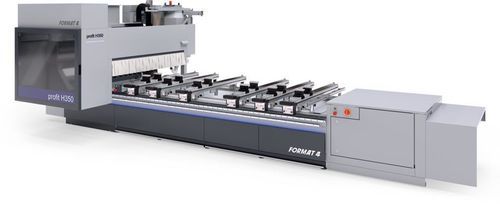

Centro de mecanizado CNC 5 ejes H350R

universalpara material plásticode taladrado

Resumen
El centro de mecanizado CNC 5 ejes profit H350R de Format4 (Felder Group) está diseñado para talleres universales y alta productividad. Combina un husillo principal de alto rendimiento con opciones flexibles de taladrado y utillaje, una sierra para ranurar integrada y sistemas avanzados de posicionamiento y manejo para minimizar el tiempo de puesta a punto y el desperdicio de material, garantizando al mismo tiempo resultados precisos. La gama c-tech ofrece opciones específicas para plásticos y composites.

Descripción principal
El diseño completamente rediseñado aporta dinamismo y tecnología avanzada. Entregado como un paquete completo combinado que incluye software, utillaje y soluciones de automatización, la máquina ofrece un husillo potente, hasta 18 husillos de taladrado independientes y un agregado de sierra para ranurar integrado, posibilitando amplias capacidades de procesamiento y ciclos de producción cortos.

Puntos destacados

• Soluciones de financiación a medida
• Alto rendimiento constante en funcionamiento industrial continuo
• Soluciones de producción optimizadas según cliente
• Diseño robusto con componentes de primera
• Múltiples paquetes de especificación con opciones tecnológicas
• Precisión de ingeniería completa
• Ergonomía de usuario avanzada
• Diseño premiado
• Calidad y precisión desde Austria
• Productividad sin concesiones
• Paquete de servicio completo antes, durante y después de la compra
• Soluciones de automatización
• Taller conectado en red
• Software y máquinas de un solo proveedor

Software integrado y operación
F4®Integrate es la suite de software CNC integrada que incluye biblioteca de herramientas (F4Toolbox), CAM con CAD integrado (F4Create) y operación de máquina (F4Operate) en una interfaz coherente e intuitiva. El control incorpora una pantalla táctil avanzada de 24" para maximizar la facilidad de uso y la productividad.

Sistemas de posicionamiento y manipulación
La máquina ofrece sistemas avanzados de posicionamiento de consolas y ventosas: autoPos (posicionamiento motorizado de consola y ventosas) y lightPos (posicionamiento visual con LED). autoPos proporciona posicionamiento motorizado X por consola y posicionamiento en Y para ventosas o abrazaderas de marco, posicionando automáticamente hasta 6 ventosas por consola (o 2 abrazaderas). lightPos emplea LED para visualizar tamaño, posición, orientación de las ventosas y la posición de la consola con precisión milimétrica.

Otras características

• Sistema de bloqueo mecánico para los ejes A y C para aumentar la vida del husillo y mejorar el acabado superficial
• Cambiador de herramientas rotativo montado en el voladizo con 18 posiciones (se mueve con el voladizo en el eje X) para minimizar los tiempos de cambio
• Diferentes configuraciones de cabezal de taladro: solo husillos verticales o husillos más sierra para ranurar para procesamiento vertical y horizontal (motor inverter hasta 7.500 rpm)
• Opciones de husillo principal: 12 kW estándar, opcional 15 kW; refrigeración líquida y rodamientos cerámicos de alta calidad; velocidades reguladas por inverter hasta 24.000 rpm
• Engrase central automático para guías y rodamientos de ejes X, Y y Z
• Soporte seguro de la pieza mediante una amplia gama de formas de ventosa y posicionamiento flexible
• Opciones de topes de pieza: filas traseras, centrales y delanteras opcionales; topes especiales para paneles chapados
• Cinta transportadora de virutas para recortes y virutas con deslizador de separación y contenedor de recogida

Idoneidad
Diseñado para talleres que necesitan capacidad 5 ejes con una inversión controlada. Especialmente apto para fabricación de mobiliario, tareas generales de taller y procesamiento de paneles, plásticos y composites con las opciones c-tech.

Especificaciones técnicas

• Modelo: profit H350R
• Ejes: centro de mecanizado CNC 5 ejes
• Potencia husillo: 12 kW estándar, opcional 15 kW
• Velocidad husillo: hasta 24.000 rpm (regulada por inversor)
• Refrigeración husillo: refrigeración líquida; rodamientos cerámicos de alta calidad
• Perforación: hasta 18 husillos de perforación independientes (cabezal configurable)
• Cambiador de herramientas: cambiador rotativo en voladizo con 18 posiciones
• Capacidad adicional de herramientas: hasta 36 posiciones según configuración
• Motor de ranura: controlado por inversor hasta 7.500 rpm
• Sistemas de posicionamiento: autoPos (posicionamiento motorizado X de consola, barras de elevación Y para abrazaderas), lightPos (posicionamiento visual por LED)
• Ventosas: posicionamiento automático hasta 6 ventosas por consola (o 2 abrazaderas)
• Guiado: guías lineales endurecidas/pulidas con carros de bolas recirculantes y cremallera curvada en X; husillos de bolas recirculantes en Y/Z
• Bloqueo de ejes: bloqueo mecánico para ejes A y C
• Engrase: engrase central automático para guías X, Y, Z y rodamientos
• Gestión de virutas: transportador integrado con deslizador de separación y contenedor
• Control / software: F4®Integrate (F4Toolbox, F4Create, F4Operate) con pantalla táctil 24"
• Aplicaciones: madera maciza, materiales en panel, plásticos y composites (con c-tech), aluminio (según configuración)
