Centro de caudal y de mecanizado multifunción H200R

CNCde madera

Visión general

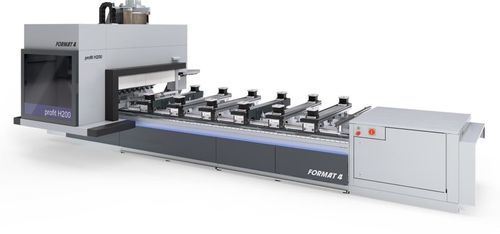

El FORMAT4 profit H200R es un centro de mecanizado CNC universal diseñado para producción en serie y piezas de madera maciza a medida (puertas, ventanas, elementos de escalera, mobiliario). Su bastidor reforzado con nervios de acero proporciona rigidez y dinamismo. El software integrado y las opciones de cambiador de herramientas ofrecen automatización flexible y mecanizado preciso para aplicaciones industriales de carpintería.

Características principales

• Hasta 36 posiciones de herramienta con varias configuraciones de cambiador (cambiador lineal de 4 posiciones disponible)
• Software F4®Integrate: biblioteca de herramientas, CAM integrado (F4Create) y control de máquina (F4Operate) en una sola interfaz
• lightPos: posicionamiento mediante LED de ventosas con más de 6 000 LED para colocación rápida y precisa
• Gestión de vacío en 2 circuitos con bloqueo de consolas para mayor fiabilidad del proceso
• Visualización de posicionamiento de consolas y ventosas; indicación láser opcional
• Diversas formas de ventosas y almohadillas reutilizables para sujeción segura
• Sujetadores de marco con aire comprimido para mayor fuerza de sujeción; conexiones de aire en la parte inferior de la consola
• Control táctil de 24" con interfaz intuitiva
• Cubierta de extracción automática para reducir polvo y ruido
• Soportes de carga (railes) para facilitar la manipulación por un solo operario
• Conexión para fresado por plantilla para componentes complejos
• Activación/desactivación individual de consolas para retirada de residuos sin liberar el vacío
• Placa deflectora de virutas y transportador para extracción eficiente de virutas/polvo
• Indicador de estado luminoso para visualizar estados de máquina

Puntos destacados / Beneficios adicionales

• Soluciones de financiación a medida
• Diseñado para operación industrial continua
• Optimización de producción específica para el cliente
• Bastidor robusto con componentes de calidad
• Múltiples paquetes de especificación y opciones de automatización
• Precisión de ingeniería y ergonomía para el operario
• Servicio completo antes y después de la compra
• Software y máquina del mismo proveedor para integración simplificada

Detalles (seleccionados)
F4®Integrate
Software integral que combina F4Toolbox (biblioteca de herramientas), CAM con CAD integrado (F4Create) y control de máquina (F4Operate) en una única interfaz coherente. Basado en G-code para facilitar la integración en flujos de producción existentes.

lightPos
Sistema de posicionamiento visual con más de 6 000 LED que indican tamaño, posición y orientación de las ventosas. LEDs RGB en el eje X indican el estado de proceso; LEDs a lo largo de los ejes X e Y visualizan la posición y dimensiones de la pieza para reducir tiempos de puesta a punto.

Hileras de topes
La serie H200 dispone de hileras de topes traseras y centrales; topes cilíndricos sólidos permiten referenciar piezas pequeñas, medianas y grandes con flexibilidad.

Apertura de mantenimiento
El capó se abre fácilmente para acceso rápido al cambio de herramientas y operaciones de mantenimiento.

Procesamiento de marcos
Los dispositivos de apriete de marcos con aire comprimido proporcionan mayor fuerza de sujeción; las conexiones de aire comprimido están ubicadas en la parte inferior de la consola.

Área de trabajo (mesa)
Área de trabajo: X = 3300 mm
Y = 1280 mm
Z = 250 mm (altura de paso desde la consola)

Especificaciones técnicas

• Modelo: profit H200R
• Marca: FORMAT4
• Área de trabajo (X × Y × Z): 3300 mm × 1280 mm × 250 mm (altura de paso desde la consola)
• Husillo: motor moldurador con variador, 12–15 kW, hasta 24 000 rpm
• Interfaz de herramienta: HSK F63 con bloqueo automático y tensión de herramienta controlada por sensor
• Cuarto eje: eje C estándar, interpolante 360° con interfaz de aire comprimido
• Posiciones de herramienta: hasta 36 (varias opciones de cambiador; cambiador lineal de 4 posiciones disponible)
• Sistema de vacío: múltiples formas de ventosas, gestión de vacío en 2 circuitos, lightPos opcional
• Control: pantalla táctil 24" con F4®Integrate (F4Toolbox, F4Create, F4Operate)
• Extracción: capó de extracción controlado, placa deflectora y transportador de virutas
• Automatización y manejo: soportes de carga / raíles de alimentación para manejo por un solo operario
• Diseño: chasis nervado en acero para máxima estabilidad
