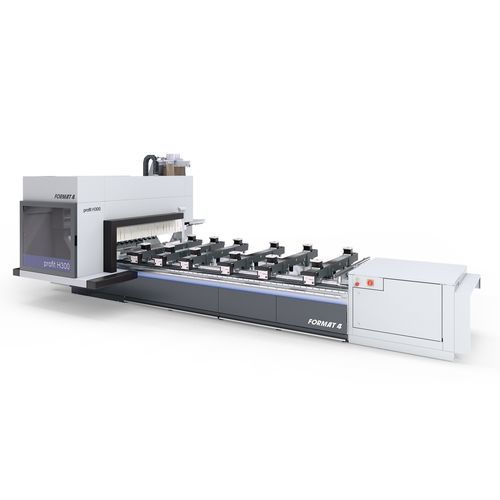

Centro de mecanizado CNC vertical H300R

para maderade pórtico12 herramientas

Resumen
El profit H300R es un centro de mecanizado CNC de pórtico diseñado para el mecanizado de paneles y madera maciza con capacidad ampliada en el eje Y. Atiende la creciente demanda de productos personalizados (mobiliario, puertas, ventanas) mediante opciones de configuración flexibles, amplios campos de trabajo y soluciones integradas de hardware/software de Format4 para flujos de trabajo productivos y suministrados por un único proveedor.

Puntos clave

• Soluciones de financiación a medida
• Rendimiento alto y constante en funcionamiento continuo industrial
• Soluciones de producción optimizadas para el cliente
• Diseño de pórtico robusto con componentes de primera calidad
• Diversos paquetes de especificación con tecnologías avanzadas
• Precisión de ingeniería completa
• Experiencia de usuario ergonómica
• Diseño industrial premiado
• Calidad y precisión desde Austria (Format4)
• Alta productividad y fiabilidad de proceso
• Paquete de servicio integral antes, durante y después de la compra
• Opciones de automatización e integración de taller en red
• Software y máquinas de un mismo proveedor (F4Solutions)

Funciones principales

• Software F4®Integrate: biblioteca integrada de herramientas (F4Toolbox), programación (F4Create) y manejo de la máquina (F4Operate) en una interfaz de pantalla única e intuitiva; compatible con G-Code para conexión sencilla de programas externos.
• lightPos: sistema de posicionamiento de ventosas con LED y más de 6000 LED para colocación visual, rápida y precisa de ventosas/consolas; visualiza tamaño, posición, orientación de las ventosas y dimensiones de la pieza.
• autoPos: posicionamiento automático de consolas y ventosas con motores controlados de forma independiente para el movimiento de la consola en X y el posicionamiento automático en Y de ventosas/sujetadores; incluye dispositivo integrado de limpieza/soplado; soporta hasta 6 ventosas por consola o 2 abrazaderas de marco; reposicionamiento durante operación pendular (según configuración).
• Activación/desactivación de consola: compatibilidad con sistemas de abrazado por aire comprimido para marcos; la desactivación individual de la consola permite retirar residuos sin soltar el vacío, manteniendo la posición exacta de la pieza para procesos posteriores.
• Visualización de posicionamiento: visualización simultánea de pieza, soportes y ventosas en la pantalla CNC para evitar colisiones; posiciones exactas de las ventosas indicadas por láser; lightPos disponible como ampliación.
• Soporte seguro de la pieza: amplia variedad de geometrías de ventosas y uso flexible de ventosas y dispositivos de sujeción en las consolas.
• Mecanizado de marcos: admite ventosas y dispositivos de sujeción para componentes de marco; las abrazaderas de marco emplean aire comprimido para mayor fuerza de sujeción; conexiones de aire comprimido en la base de la consola.
• Dos tamaños de campo de trabajo: profit H300 16.33 (X = 3300 mm, Y = 1580 mm, Z = 250 mm altura de paso) y profit H300 16.53 (X = 5300 mm, Y = 1580 mm, Z = 250 mm altura de paso).
• Filas de topes: filas de topes trasera y central de serie; fila de topes delantera opcional en la serie H300; topes cilíndricos sólidos para referenciado flexible de piezas pequeñas y grandes.
• Apertura de mantenimiento: capó de fácil apertura para acceso rápido al cambio de herramienta o tareas de mantenimiento.
• Control táctil intuitivo de 24": interfaz claramente estructurada y autoexplicativa con controles gráficos para operación rápida y precisa.
• Iluminación indicadora de estado: sistema de iluminación multicolor para visualizar el estado de la máquina de un vistazo.
• Rieles de alimentación / soportes de carga: facilitan la carga y descarga de piezas grandes o pesadas para manejo por un solo operario.
• Fresado con plantilla: conexión dedicada para plantillas para fijar componentes complejos no aptos para ventosas.

Especificaciones técnicas

• Familia de modelos: profit H300R (Format4)
• Opciones de campo de trabajo: profit H300 16.33 - X = 3300 mm, Y = 1580 mm, Z = 250 mm (altura de paso desde la consola); profit H300 16.53 - X = 5300 mm, Y = 1580 mm, Z = 250 mm (altura de paso desde la consola)
• Posiciones de herramienta: hasta 36 posiciones de herramienta (dependiendo del sitio)
• Cambiador de herramientas: cambiador lineal de 12 posiciones (dependiendo del sitio)
• Diseño de la máquina: pórtico (puente) con chasis de tubos perfilados soldados
• Aspiración/sujeción: geometrías y cantidades de ventosas flexibles; soporte para dispositivos de sujeción de marcos (aire comprimido)
• Opciones de automatización: autoPos (posicionamiento automático de consolas/ventosas), lightPos (posicionamiento LED), funciones avanzadas de software para posicionamiento de ventosas
• Control / Software: F4®Integrate (F4Toolbox, F4Create, F4Operate) software CNC integrado, compatible con G-Code
• Interfaz de usuario: control táctil 24"
• Mantenimiento: capó de apertura fácil para cambio rápido de herramienta y mantenimiento
