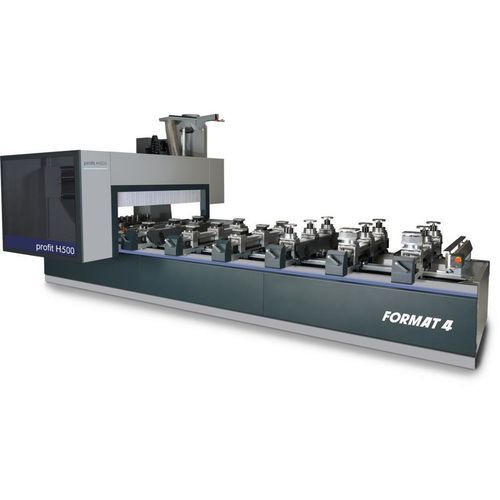

Centro de mecanizado CNC 5 ejes H500R

universalpara madera24 herramientas

Una máquina, cinco ejes, creatividad versátil
El Format4 profit H500R es un centro de mecanizado CNC de 5 ejes diseñado para talleres universales y el mecanizado individual de diversos materiales. La avanzada tecnología CNC de 5 ejes reduce la necesidad de agregados y utillajes especiales, permite una configuración de utillaje personalizada y posibilita la producción totalmente automática con una inversión controlada. Un husillo principal de alto rendimiento proporciona resultados consistentes en todos los ángulos. Combinado con una unidad de taladrado de 18 husillos y un agregados de sierra ranuradora integrado, el profit H500R ofrece amplias posibilidades de mecanizado y ciclos de producción cortos.

Características integradas clave

• Sistema de vacío de doble circuito Format4 sin mangueras con altura de pod de vacío hasta 100 mm
• Dos ejes Z controlados por CNC para ciclos de producción muy cortos
• s-motion: consolas totalmente automáticas y posicionamiento de pods de vacío

Puntos destacados

• Soluciones de financiación a medida
• Rendimiento alto y constante en operación industrial continua
• Soluciones de producción optimizadas según el cliente
• Diseño robusto con componentes de primera
• Múltiples variantes de paquetes de especificación con opciones de alta tecnología
• Precisión de ingeniería completa
• Confort ergonómico para el usuario
• Diseño premiado
• Calidad y precisión desde Austria
• Productividad sin concesiones
• Paquete de servicio completo antes, durante y después de la compra
• Soluciones de automatización y capacidades de taller conectadas en red
• Software y máquinas de un único proveedor

Detalles y características seleccionados

• Sistema de bloqueo mecánico de ejes – El bloqueo mecánico de los ejes C y A aumenta la vida útil del husillo y mejora el acabado superficial de las piezas mecanizadas.
• Consolas “s-motion” – Las consolas totalmente automáticas permiten un mecanizado muy rápido y de alta calidad de componentes de puertas y ventanas.
• lightPos – posicionamiento por LED de los pods de vacío – Sistema de posicionamiento visual: más de 6.000 LED indican el tamaño, la posición y la orientación de las ventosas; posiciones de consola al milímetro; los LED RGB en el eje X muestran el estado de mecanizado y los LED en los ejes X/Y visualizan la posición y dimensiones de la pieza. Facilita la operación alternada sin tiempos de preparación costosos.
• Software F4®Integrate – Software CNC integrado que incluye biblioteca de herramientas (F4Toolbox), área CAM con CAD integrado (F4Create) y operación de máquina (F4Operate). Basado en G-code para facilitar la integración de programas externos.
• Control táctil intuitivo – Interfaz táctil avanzada y claramente estructurada (monitor 24") para alta usabilidad y ejecución rápida de programas/parámetros.
• Sistema de medición longitudinal – Dispositivo automático de medición de longitud que determina la longitud de la herramienta en máquina con una precisión de 0,01 mm, eliminando errores de medición del operario.
• Husillo principal (5 ejes) – Husillo 5 ejes potente disponible en 12 kW (estándar) u opcional 15 kW. Refrigeración líquida y rodamientos cerámicos de alta calidad para precisión duradera. Velocidades reguladas por inversor hasta 24.000 rpm.
• Unidad de taladrado FORMAT4 – Cabezal de taladrado con 18 husillos: 12 husillos verticales (paso 32 mm) y 6 husillos horizontales (paso 32 mm; 4 en X, 2 en Y), cada husillo utilizable individualmente; cortador de ranura integrado en el eje X; motor con inversor hasta 7.500 rpm. El cabezal de taladrado puede cubrir todo el campo de trabajo para taladrado vertical y horizontal.
• Portaagregados con 2 ejes Z – Permite la rápida alternancia entre la unidad de taladrado y el husillo principal; recorrido Z de 500 mm para herramientas largas al mecanizar piezas elevadas.
• Cambiador de herramientas rotativo (montado en el portaagregados) – Carrusel/disco de herramientas de 24 posiciones montado en la parte posterior del portaagregados; se desplaza con el portaagregados a lo largo del eje X para minimizar tiempos de cambio y aumentar la productividad.
• Cambiador de herramientas lineal de 12 posiciones – Asegura tiempos de cambio muy cortos y espacio para herramientas de fresado; cubierta protectora para adaptadores de herramientas HSK.
• Guías lineales y accionamiento de ejes – Eje X: rodamientos de recirculación de bolas sobre guías lineales endurecidas/pulidas; posicionamiento X mediante cremallera curvada (accionamiento piñón-cremallera con dientes inclinados). Ejes Y/Z: husillo de bolas de recirculación con guías lineales endurecidas/pulidas. Rodamientos sellados y guías rectificadas/duraderas para fiabilidad y repetibilidad.
• Velocidad máxima de desplazamiento y precisión – Eje X de alta calidad con piñón-cremallera y reductores de velocidad y rodamientos sellados que proporcionan alta precisión a máxima velocidad y gran repetibilidad.
• Lubricación centralizada automática – Lubricación temporizada de todos los ejes móviles (X, Y, Z) para bajo mantenimiento y alta fiabilidad; ciclos de lubricación controlados por los ejes.
• Transportador de virutas – Ubicado en el área de trabajo para evacuar recortes y virutas; control manual para retirada; diseño que asegura un taller limpio y reduce tiempos de limpieza.
• Soporte de pieza seguro – Variedad de formas de pods de vacío para posicionamiento seguro de diferentes geometrías; uso flexible de ventosas y dispositivos de sujeción en toda la consola.
• Visualización de posicionamiento – Configuración estándar que muestra simultáneamente la pieza, soportes y pods de vacío en el panel CNC para evitar colisiones; posiciones exactas de los pods indicadas por láser. lightPos disponible como extensión.

Especificaciones técnicas

• Modelo: profit H500R
• Marca: Format4
• Potencia del husillo principal: 12 kW (estándar) / opcional 15 kW
• Velocidad del husillo principal: hasta 24.000 rpm (regulación por inversor)
• Unidad de taladrado: 18 husillos (12 verticales + 6 horizontales), paso 32 mm
• Velocidad motor unidad de taladrado (inversor): hasta 7.500 rpm
• Recorrido Z del portaagregados: 500 mm
• Altura de pods de vacío (sistema de doble circuito): hasta 100 mm
• LED lightPos: más de 6.000 LED para retroalimentación de posicionamiento
• Cambiador de herramientas rotativo: 24 posiciones (montado en portaagregados)
• Cambiador de herramientas lineal: 12 posiciones
• Guía de ejes: guías lineales endurecidas y pulidas con rodamientos de recirculación de bolas; eje X cremallera curvada & accionamiento piñón-cremallera
• Lubricación centralizada automática: lubricación temporizada, accionamiento neumático para guías X/Y/Z
• Sistemas de cambio de herramienta: cambiador de disco + cambiador lineal para tiempos de cambio cortos
