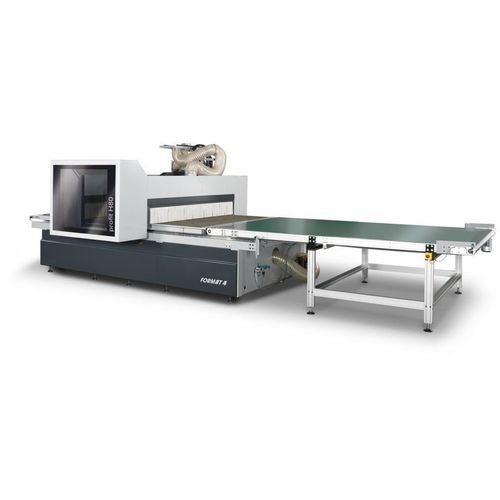

Centro de mecanizado 3-4 ejes H80I

verticalpara maderacon mesa fija

Overview
El centro de mecanizado CNC profit H80I de FORMAT4 está diseñado para el procesamiento de paneles en producción de mobiliario y carpintería, combinando corte, taladrado y fresado en una sola pasada. La máquina soporta flujos de producción en nesting y puede integrarse con módulos de carga/descarga y automatización, desde operación independiente hasta celdas totalmente automatizadas.

Key advantages

• Procesamiento integrado de paneles: corte, taladrado y fresado en un ciclo
• Automatización configurable desde máquina autónoma hasta celda totalmente automatizada
• Ejes de fresado de alta velocidad con interfaz HSK F63
• Mesa matriz de vacío para soporte completo del panel y eficiencia en nesting
• Opciones de cabezal de taladro flexibles para fabricación de armarios y uso polivalente
• Cadena de software integrada: F4®Solutions / F4®Integrate para CAD/CAM y nesting
• Extracción modular e indicadores de estado para ergonomía del taller

Highlights & features

• Smart Zoning: manipulación rápida y cambio de formato rápido (ejemplos: 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm)
• Puntos de vacío (vacuum pods) para piezas pequeñas y complejas
• Mesa matriz con opción de rejilla de alto flujo 30 x 30 mm para mejor sujeción
• Conexión de extracción controlada por posición que dirige la succión entre cabezal de taladro y husillo principal
• Campana de extracción compacta que optimiza volumen de extracción
• Indicador de estado luminoso para visión rápida del estado de la máquina

Spindle
Husillo de fresado disponible con potencias de 10, 12 o 15 kW (según la serie) y velocidades de hasta 24 000 rpm. Motor controlado por inversor montado en el soporte de la cabeza de taladrado en el eje Z. Guías lineales dobles y husillos de bolas rectificados aseguran un posicionamiento vertical preciso. Interfaz de herramienta: HSK F63 con apriete automático, control por sensores y limpieza neumática.

The C-axis
Eje C opcional interpolante (360°) con interfaz de aire comprimido para agregados, indicado para mecanizados complejos y operaciones indexadas.

Individual drill head configuration
Opciones de cabezal de taladro: husillos verticales solos o combinados con sierra para ranurar, permitiendo procesamiento vertical y horizontal. Motores de cabezal de taladro controlados por inversor hasta 7 500 rpm.

Automatic measuring system of the tool length
Medición automática de la longitud de la herramienta que almacena cada longitud en la base de datos con precisión de 0,01 mm para simplificar la gestión y reducir tiempos de puesta a punto.

Perfect nesting with the matrix table
La mesa matriz de resina fenólica proporciona soporte total de panel y posicionamiento exacto para el nesting. Mejora opcional a rejilla 30 x 30 mm de alto flujo para mejor sujeción en piezas pequeñas o formas complejas.

Smart Zoning
Smart Zoning permite procesar rápidamente varios formatos de panel y reducir el tiempo de cambio para aumentar el rendimiento y la flexibilidad.

Vacuum pods
Compatibilidad con vacuum pods para incrementar la versatilidad en una amplia gama de tamaños y formas de piezas.

Fence options
Vallas opcionales montables a la izquierda o derecha para mayor comodidad del operario; vallas continuas disponibles para descarga sobre cintas transportadoras automatizadas.

Position-controlled extraction connection
Asignación automática de la capacidad de extracción entre el cabezal de taladro y el husillo principal según la herramienta en uso, mejorando la eficiencia de extracción de polvo.

Extraction bell
Campana de extracción compacta que optimiza el rendimiento de succión y reduce el volumen de extracción requerido.

Height adjustable tool changer (including cover)
Cambiador de herramientas lineal regulable en altura en la base de la máquina que protege los alojamientos, acelera los cambios y puede alojar hasta 12 herramientas y 3 unidades con cubierta protectora.

Status indicator
Sistema de iluminación multicolor que comunica el estado de la máquina de un vistazo para optimizar el flujo de trabajo en taller.

F4®Solutions & F4®Integrate
El ecosistema de software integrado cubre CAD/CAM, optimización de nesting, bibliotecas de herramientas CAM y transferencia de datos a la máquina para crear una cadena de producción continua e integrar funcionalidades Industria 4.0.

Technical specifications

• Model: profit H80I
• Brand: FORMAT4
• Spindle motor power options: 10 kW, 12 kW, 15 kW (series dependent)
• Spindle speed: up to 24,000 rpm (milling spindle)
• Tool interface: HSK F63 with automatic clamping and pneumatic cleaning
• C-axis: optional interpolating 4th axis (360°) with compressed air interface
• Drilling head: configurable; inverter-controlled up to 7,500 rpm
• Tool measurement accuracy: 0.01 mm
• Vacuum table: phenolic resin; optional 30 x 30 mm high-flow matrix
• Tool changer: height-adjustable, up to 12 tools and 3 units, with cover
• Automation: scalable loading/unloading and cell integration to full automation
• Panel formats (Smart Zoning examples): 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm
• Extraction: extraction bell and position-controlled extraction connection
• Software: F4®Solutions / F4®Integrate for CAD/CAM, nesting and machine control
