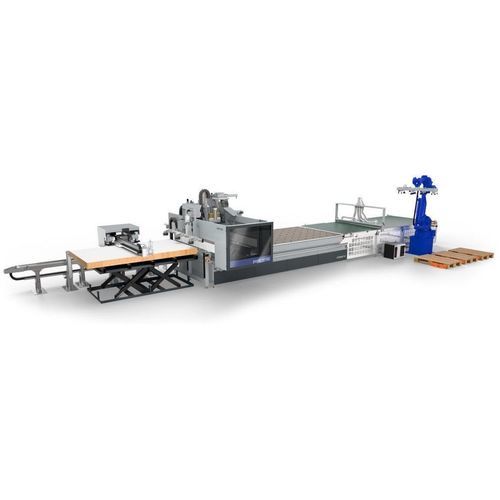

Centro de mecanizado CNC 5 ejes H150

verticalde fresadode taladrado

Resumen
El FORMAT4 profit H150 es un centro de mecanizado CNC nesting de 5 ejes diseñado para carpintería y producción de mobiliario moderna. Realiza corte, taladrado y fresado de paneles en una sola configuración mediante tecnología nesting para maximizar el aprovechamiento del material y reducir los tiempos de ciclo. Está disponible en cuatro tamaños y puede integrarse en líneas de producción semi o totalmente automatizadas con diversas opciones de carga y descarga.

Ventajas clave

• Mecanizado completo de paneles en una sola operación (corte, taladrado, fresado)
• Ahorro de material y tiempo mediante optimización nesting
• Escalable a automatización completa con soluciones de carga/descarga
• Gestión de vacío SMART ZONING integrada para diferentes formatos de panel
• Gran paso Z (200 mm) para piezas altas
• Pre-etiquetado automático en la mesa de carga para reducir errores

Características y detalles

• Husillo de molduradora 5 ejes Format4 de alta tecnología desarrollado para la carpintería profesional
• Potencia del husillo: 12 kW estándar, 15 kW opcional; velocidad regulada por inversor hasta 24 000 rpm
• Refrigeración líquida y rodamientos cerámicos para precisión y funcionamiento estable
• Cambiador de herramientas estándar; cambiador rotativo móvil opcional y espacio para una hoja de sierra grande — hasta 36 posiciones de herramienta
• Cabezal de taladrado configurable: husillos verticales o husillos más sierra ranuradora para procesado vertical y horizontal; inversor hasta 7 500 rpm
• Smart Zoning para cambios rápidos entre tamaños de panel y procesamiento multi-formato eficiente
• Banco de resina fenólica compatible con vacuum pods para sujeción flexible
• Control automático de la conexión de extracción para asignar extracción entre cabezal de taladro y husillo principal
• Extracción superior e inferior para mantener las superficies limpias y eliminar virutas
• Mesa elevadora de paneles para alineación sincronizada y carga automática a la altura correcta
• Sistema de etiquetado automático en la mesa de carga para fiabilidad del proceso
• Indicador de estado con cambio de color para mostrar el estado de la máquina
• Capó de mantenimiento accesible para facilitar el cambio de herramientas y el servicio
• Cobertura opcional para el cambiador lineal que protege los adaptadores HSK del polvo y las virutas
• Software F4®Integrate (F4Operate, F4Create, F4Toolbox) y suite F4®Solutions para optimización nesting, CAM/CAD y flujo de producción

Aspectos destacados (a primera vista)

• Soluciones de financiación a medida
• Alto rendimiento en operación industrial continua
• Soluciones de producción optimizadas según cliente
• Diseño robusto con componentes premium
• Variantes de especificación y opciones tecnológicas
• Ingeniería precisa
• Comodidad de uso y facilidad de servicio
• Calidad y precisión desde Austria
• Automatización e integración de software de un único proveedor

Especificaciones técnicas

• Tipo de máquina: centro de mecanizado CNC nesting 5 ejes
• Nombre del modelo: profit H150
• Tamaños disponibles: cuatro tamaños (ver página del producto)
• Husillo principal: husillo 5 ejes Format4; 12 kW estándar, 15 kW opcional
• Velocidad del husillo: hasta 24 000 rpm (controlado por inversor)
• Refrigeración y rodamientos: refrigeración líquida; rodamientos cerámicos
• Paso Z (holgura): 200 mm
• Posiciones de herramientas: hasta 36 (cambiador estándar + cambiador rotativo opcional + espacio de recogida)
• Cabezal de taladro: configurable; motor inversor hasta 7 500 rpm
• Gestión de vacío: SMART ZONING
• Formatos soportados (ejemplos): 3090 × 2100 mm; 3090 × 1530 mm; 2500 × 1250 mm
• Banco de trabajo: mesa de resina fenólica compatible con vacuum pods
• Extracción: extracción superior y bajo mesa; conexión de extracción controlada por posición
• Automatización: compatible con diversas soluciones de carga/descarga y automatización completa; mesa elevadora de paneles
• Etiquetado: preetiquetado automático en la mesa de carga
• Software: F4®Integrate (F4Operate, F4Create, F4Toolbox); F4®Solutions
• Mantenimiento: capó con acceso de mantenimiento para acceso rápido
