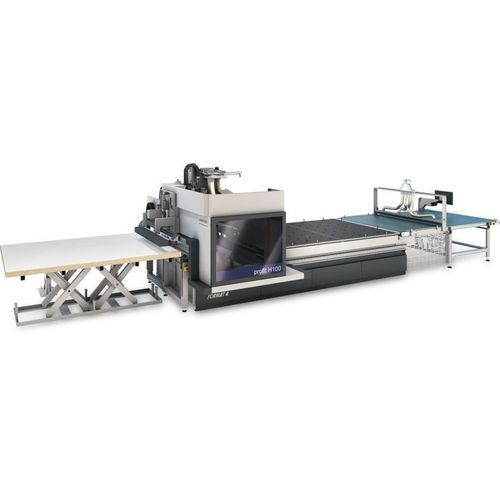

Centro de mecanizado CNC 3 ejes H100

verticalHSK F63de fresado

Descripción general
El FORMAT4 profit H100 es un centro de mecanizado CNC nesting para corte, taladrado y fresado de paneles, diseñado para talleres de carpintería y ebanistería modernos. Permite producir mobiliario a medida completo — todos los taladros, ranuras y uniones — en una sola operación. La tecnología de nesting maximiza el ahorro de material y tiempo. La máquina se puede ampliar hasta la automatización total con diversas soluciones de carga y descarga para alcanzar alta productividad.

Descripción clave del producto
Disponible en cuatro tamaños (16.38, 22.32, 22.43 y 22.61). Incluye gestión de vacío integrada SMART ZONING, niveles avanzados de automatización, cabezales de taladro de alto rendimiento, filas de tope empotradas para uso irrestricto del husillo y un gran paso Z de 200 mm para mecanizado de piezas altas. El cambiador de herramientas estándar y un cambiador rotativo móvil opcional, junto con espacio para una hoja de sierra grande, ofrecen hasta 35 posiciones de herramienta. El preetiquetado automático en la mesa de carga minimiza errores y reduce tiempos de proceso.

Puntos destacados

• Smart Zoning: procesamiento rápido de varios formatos de panel y cambio rápido entre formatos
• Conexión de extracción controlada por posición: asignación dinámica de extracción entre cabezal de taladro y husillo principal
• Soluciones de automatización: ampliable a automatización completa con varias opciones de carga/descarga

Ventajas del producto y USP

• Soluciones de financiación a medida
• Rendimiento constantemente alto en funcionamiento industrial continuo
• Soluciones de producción optimizadas específicas para el cliente
• Diseño sólido con componentes premium
• Varias variantes de paquetes de especificaciones con opciones tecnológicas
• Precisión de ingeniería completa
• Confort de uso premium
• Diseño galardonado
• Calidad y precisión desde Austria
• Productividad sin concesiones
• Paquete de servicio completo antes, durante y después de la compra
• Soluciones de automatización y opciones de taller conectado
• Software y máquinas de un mismo proveedor

Detalles y características
Ecosistema software F4®Integrate: biblioteca de herramientas (F4Toolbox), CAD/CAM integrado (F4Create), control de operación de máquina (F4Operate) — una interfaz coherente e intuitiva para fluxos de trabajo CNC. El control es basado en G-Code para facilitar la conexión de programas industriales externos.

Opciones de husillo: potencias motor 10, 12 o 15 kW (según serie) con velocidades de hasta 24 000 rpm; control por inversor; fijación directa al soporte de la cabeza de taladro en eje Z; guías lineales dobles y husillos de bolas rectificados para guiado vertical preciso; sujeción automática de herramienta HSK F63 con verificación por sensor y limpieza neumática del portaherramientas. Eje C opcional como cuarto eje interpolante (360°) con interfaz de aire comprimido.

Cabezal de taladro: diseños configurables (sólo husillos verticales o husillos más sierra de ranurar para procesamiento vertical y horizontal). Motor con inversor hasta 7 500 rpm.

Gestión de herramientas: sistema automático de medición de longitud de herramienta (parametrización de longitudes guardada con 0,01 mm); etiquetado automático en la mesa de carga para minimizar errores y reducir tiempos de proceso.

Sujeción & vacío: mesa de resina fenólica compatible con pucks de vacío para mayor variabilidad; gestión de vacío SMART ZONING para procesamiento rápido de diferentes formatos de panel (ej.: 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm).

Extracción & control de polvo: campana de extracción para optimizar la succión y reducir el volumen requerido; conexión de extracción controlada por posición que desplaza la capacidad de extracción entre el cabezal de taladro y el husillo principal según necesidad; extracción superior en la mesa transportadora para limpiar superficies durante el transporte; extracción bajo mesa para eliminar las virutas finales.

Manipulación de material & automatización: mesa elevadora de paneles opcional para carga automática (posiciona y alinea los apilamientos a la altura de trabajo); múltiples soluciones de automatización/carga y descarga disponibles para máxima productividad.

Mantenimiento & comodidad de uso: apertura de mantenimiento para acceso rápido al cambio de herramientas o labores de servicio; iluminación indicadora de estado para información inmediata sobre el estado de la máquina.

Especificaciones técnicas

• Modelo / Denominación comercial: profit H100
• Marca: FORMAT4 (Felder Group)
• Tamaños disponibles: 16.38, 22.32, 22.43, 22.61 (variantes de serie)
• Altura de paso Z: 200 mm
• Máximo de posiciones de herramienta: hasta 35 (cambiador estándar + cambiador rotativo opcional + espacio para hoja de sierra grande)
• Opciones de potencia de husillo: 10 kW, 12 kW o 15 kW (según serie)
• Velocidad de husillo: hasta 24 000 rpm
• Accionamiento de husillo: control por inversor; sujeción automática HSK F63; limpieza neumática del portaherramientas
• Eje C: cuarto eje interpolante opcional (360°) con interfaz de aire comprimido
• Cabezal de taladro: múltiples configuraciones (husillos verticales; husillos + sierra de ranurar); motor inverter hasta 7 500 rpm para ranurado
• Medición de herramienta: medición automática de longitud de herramienta, precisión 0,01 mm
• Gestión de vacío: SMART ZONING para varios formatos y cambios rápidos
• Mesa de trabajo: mesa en resina fenólica compatible con pucks de vacío
• Extracción: conexión de extracción controlada por posición; campana de extracción; extracción superior; extracción bajo mesa
• Automatización: ampliable a automatización completa (soluciones de carga/descarga, mesa elevadora, integración de transportador)
• Preetiquetado automático: en la mesa de carga para reducir errores y tiempo de proceso
• Mantenimiento: apertura de acceso para cambio de herramientas y servicio
• Software: ecosistema F4®Integrate y F4®Solutions (CAD/CAM integrado, optimización de nesting, transferencia de datos máquina)
