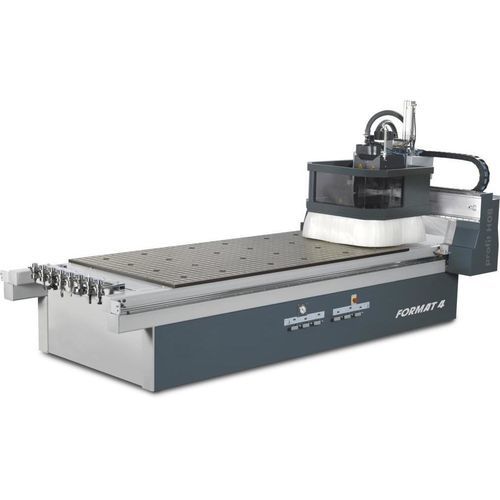

Centro de caudal y de mecanizado CNC H08

de madera

Descripción del producto
El profit H08 de Format4 es el centro de mecanizado CNC para aplicaciones de nesting profesionales en espacios reducidos. La máquina está diseñada para ofrecer alta precisión y mayor productividad al procesar una variedad de materiales, incluidos madera, plásticos, paneles compuestos de aluminio y placas de yeso.

Características principales

• Rápido y sencillo: mecanizado estándar de paneles en espacios reducidos
• Eficiencia sin concesiones para madera, plástico, paneles compuestos de aluminio y placas de yeso
• Diseño de portal con accionamiento “Gantry”: rápido, preciso y de bajo mantenimiento
• Tabla matricial con geometría de rejilla optimizada para resultados de nesting perfectos
• Seguridad operativa óptima garantizada por control por haz de luz y pulsador de emergencia
• Máquinas y software de un mismo proveedor: soluciones de software integradas Format4
• Format4 Woodflash Control: creación de programas sencilla, numerosas posibilidades de automatización y control constante de programas
• Conexión por código de barras para talleres en red

Puntos destacados

• Opciones de husillo con control por variador, sujeción automática de herramientas HSK F63 y limpieza neumática del portaherramientas
• Conexiones de extracción controladas para una extracción de polvo eficiente entre la cabeza de taladrado y el husillo principal
• Accionamiento por portal (Gantry): pórtico accionado por ambos lados, engranaje cremallera en X e Y para altas velocidades de avance
• Sistema de vacío y mesa con rejilla de vacío para máxima fuerza de sujeción y distribución uniforme de la succión
• Automatización a medida: unidad de descarga automática con opción de empujador electromotriz
• Disponibles numerosos paquetes de especificaciones y soluciones tecnológicas

Software y control

• Format4 Woodflash Control: programación intuitiva, creación rápida de programas y múltiples opciones de automatización
• Variante compact-control: ejecuta códigos ISO y programas Woodflash desde software externo
• Conectividad por código de barras para integración en talleres conectados en red

Vacío y nesting
La mesa matricial con geometría de rejilla optimizada proporciona soporte en toda la superficie y posicionamiento exacto de las piezas. Las referencias tope pueden montarse directamente en la mesa y, opcionalmente, supervisarse con sensores de prevención de colisiones.

Seguridad y comodidad del operador

• Sensor de haz de luz que controla el acceso a la zona de peligro
• Pulsador de emergencia para abortar programas en ejecución
• Armario eléctrico FORMAT4 que aloja el control CNC con indicador LED de estado, potenciómetro y puerto USB

¿Para quién es?
FORMAT4 profit H08 está diseñado para usuarios profesionales que necesitan un CNC compacto para nesting capaz de procesar paneles y una amplia gama de materiales con rendimiento industrial, opciones de automatización y soluciones de software integradas.

Características / especificaciones técnicas

• Designación del modelo: profit H08
• Campos de trabajo (opciones): H08 13.25: X = 2500 mm; Y = 1250 mm; Z = 85 mm
• Campos de trabajo (opciones): H08 16.31: X = 3090 mm; Y = 1530 mm; Z = 85 mm
• Mesa de rejilla de vacío: estándar 60 x 60 mm con 4 conexiones de vacío por campo; opción de 30 x 30 mm
• Capacidad de sujeción del sistema de vacío: hasta 750 m³/h
• Área de trabajo subdividida en campos de vacío: H08 13.25 = 6 campos; H08 16.31 = 8 campos (control manual mediante palanca frontal)
• Husillo / motor de fresado: controlado por inversor; potencias de motor 10, 12 o 15 kW según la serie; hasta 24 000 rpm
• Sujeción de herramientas: HSK F63 automática; limpieza neumática del portaherramientas; sujeción verificada por sensores
• Eje C: disponible como eje interpolante 360° con interfaz de aire comprimido para agregados
• Variantes de cabezal de taladrado: DH 8 (8 husillos verticales); DH 12 (12 husillos verticales); DH 16 (12 verticales + 4 horizontales y 2 sierras)
• Motor de taladrado: accionado por inversor, taladrado vertical hasta 6 000 rpm (según configuración)
• Cambiador de herramientas: cambiador lateral de 8, 11 o 15 posiciones
• Medición automática de herramientas: longitudes almacenadas con 0,01 mm en la base de datos
• Portál / accionamiento: pórtico accionado por ambos lados para máxima precisión y repetibilidad; cremallera en X e Y para altas velocidades de avance y tiempos de cambio reducidos
• Funciones de extracción: conexiones de extracción controladas que transfieren la capacidad entre la cabeza de taladrado y el husillo principal; opción de empujador permite una tercera posición de extracción para la mesa de polvo
• Empujador / descarga: empujador regulable en altura reduce los tiempos de preparación; unidad de descarga automática disponible para piezas terminadas
• Material de la mesa: mesa de vacío en resina fenólica (no corrosiva, estable frente al calor/frío)
• Materiales mecanizados: madera, plásticos, paneles compuestos de aluminio, placas de yeso; con equipo especial también Alucobond y materiales similares
• Automatización e integración: numerosas opciones de automatización, capacidad de red, compatibilidad con software F4Solutions
