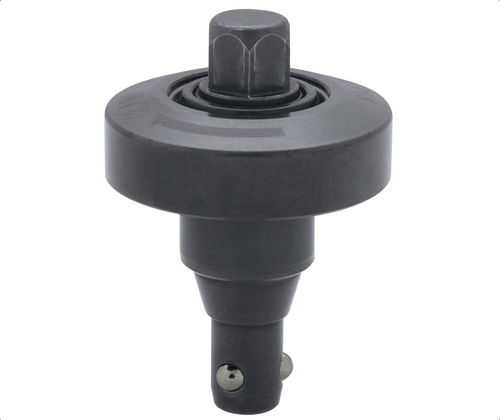

Pasador de posicionamiento base hexagonal CP730 series

con rosca

Descripción del producto
Estos elementos de localización con apriete se utilizan con receptores Flex. Montados en bases y placas de utillaje, proporcionan localización precisa y posicionamiento repetible de placas y utillajes. Disponibles en versiones cónicas o rectas y con cabezas hexagonales en esta página, permiten el remontaje preciso de placas entre máquinas u operaciones manteniendo la alineación.

Materiales y acabados

• Cuerpo: acero aleado 4140, tratamiento nitrocarburizado
• Tornillo de apriete: acero 4137 tratado térmicamente, acabado óxido negro
• Bolas: acero 52100

Rendimiento y repetibilidad

• Repetibilidad (montaje horizontal): ±0.008 mm
• Repetibilidad (montaje vertical): ±0.01 mm

Tipos de producto / características

• Estilos de sujeción: cabeza hexagonal (esta página); variantes con vástago cónico o recto disponibles
• Uso previsto: montaje en bases y placas de utillaje para localización y posicionamiento; uso con receptores Flex

Variantes disponibles (tabla)
Columnas: Número de pieza | Tipo | Rosca | D (mm) | D1 (mm) | D2 (mm) | P.C.D. (Dp mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | SW (mm) | V (deg) | Fuerza de apriete (Lbs) | Par admisible tornillo (Lbs) | Repetibilidad de localización (mm) | Usar casquillo receptor (PN)
CP730-0939LH | Cónico | M4x0.70 - Prof. 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939L
CP730-0939SH | Recto | M4x0.70 - Prof. 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939S
CP730-1246LH | Cónico | M4x0.70 - Prof. 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246L
CP730-1246SH | Recto | M4x0.70 - Prof. 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246S
CP730-1656LH | Cónico | M5x0.80 - Prof. 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656L
CP730-1656SH | Recto | M5x0.80 - Prof. 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656S

Notas

• Diseñados para trabajar con receptores Flex (casquillo de receptor correspondiente indicado por variante)
• Disponibles múltiples estilos de cabeza y vástago; en esta página se muestran las variantes con cabeza hexagonal

Especificaciones técnicas

• Serie de modelo: CP730
• Repetibilidad (horizontal): ±0.008 mm
• Repetibilidad (vertical): ±0.01 mm
• Material del cuerpo: acero aleado 4140, nitrocarburizado
• Material tornillo de apriete: acero 4137 tratado térmicamente, acabado óxido negro
• Material bolas: acero 52100
• Opciones de rosca: M4 x 0.70 (prof. 6), M5 x 0.80 (prof. 7) según variante
• Rango de fuerza de apriete (ejemplos): 382 a 1 010 lbs según variante
• Rango de par admisible tornillo (ejemplos): 1.4 a 5.1 lbs según variante
• P.C.D., diámetros y alturas especificados por variante en la tabla anterior
• Usos típicos: placas de utillaje; localización y posicionamiento en bases de fijación; colocaciones repetibles entre máquinas
