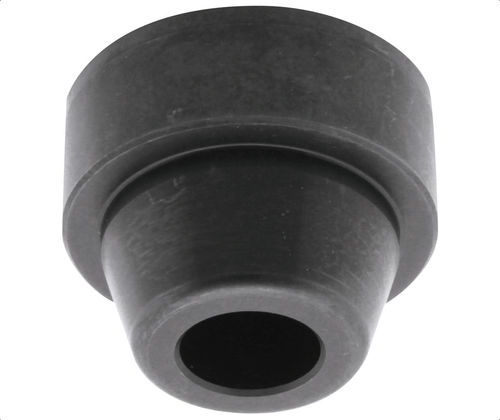

Pasador de posicionamiento CP720 series

Descripción
Estos pasadores localizadores Flex están diseñados para usarse con receptores Flex de estilo ciego. Se montan en bases y placas de utillaje para proporcionar localización y posicionamiento precisos con una repetibilidad de 0,01 mm al mover piezas entre máquinas u operaciones. Aptos para aplicaciones verticales y horizontales. Material: acero 4140 nitrocarburizado.

Números de pieza y dimensiones (tabla)
Número de pieza | D (mm g6) | D1 (mm) | H (mm) | H1 (mm) | H2 (mm) | Para SHCS (diám. orificio preparado) | Usar casquillos receptores
CP720-16032 | 16 | 8 | 11,5 | 6,0 | 5,5 | M5x0.80 (4,2) | CP725-16032
CP720-25050 | 25 | 11 | 20,0 | 11,5 | 10,0 | M8x1.25 (6,8) | CP725-25050
CP720-38070 | 38 | 14 | 29,5 | 18,0 | 15,0 | M10x1.50 (8,5) | CP725-38070
CP720-56095 | 56 | 20 | 43,5 | 28,5 | 22,0 | M16x2.00 (14) | CP725-26095

Medios

• Cómo usar - Ilustración (imagen)
• Cómo usar - Hoja informativa (PDF)
• Cómo instalar (PDF)
• Especificaciones (PDF)
• Vídeo del producto (MP4)

Notas
Usar con receptores Flex de estilo ciego CP725. Diseñados para bases y placas de utillaje para proporcionar repetibilidad y posicionamiento precisos.
