Pasador de posicionamiento de acero inoxidable CP741 series

Descripción del producto

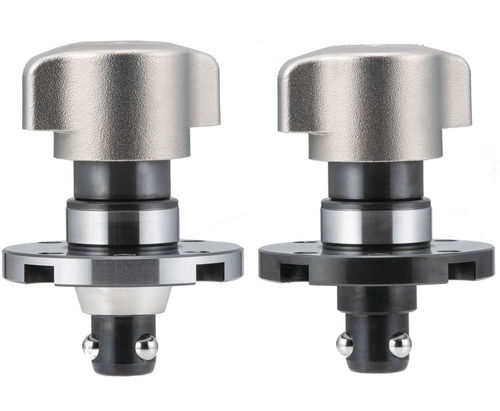

El localizador de sujeción Flex CP741 es una pinza de posicionamiento de precisión diseñada para montarse en bases y placas de utillaje y utilizarse con receptores Flex. Se opera mediante una perilla de cuarto de giro; el mecanismo expande las bolas en el perno de bloqueo para asegurar la pieza. Proporciona una repetibilidad de posicionamiento de 0,003 mm y una fuerza de apriete de 674 lbs. El cuerpo es de acero 4140 con acabado nitrocarburado; la perilla y el pistón son acero inoxidable serie 300; las bolas son acero inoxidable 4140.

Medios

• Vídeo del producto (MP4)
• Especificaciones (PDF)
• Cómo usar (PDF)

Variantes del producto (resumen)

• CP741-1660L — Cónico (Tipo A): D 60 mm | D1 16 mm | D2 24,5 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (sin apriete) 56 mm | H2 (con apriete) 50 mm | H3 8 mm | Fuerza de apriete 674 lbs | Repetibilidad 0,003 mm | Usar con AMWF40-BU-T, AMWF40-BU-D
• CP741-1660S — Recto (Tipo B): D 60 mm | D1 16 mm | D2 20,0 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (sin apriete) 56 mm | H2 (con apriete) 50 mm | H3 8 mm | Fuerza de apriete 674 lbs | Repetibilidad 0,003 mm | Usar con AMWF40-BU-S

Especificaciones técnicas

• Modelo: CP741
• Funcionamiento: Perilla de cuarto de giro (precisión)
• Repetibilidad de localización: 0,003 mm
• Fuerza de apriete: 674 lbs
• Material del cuerpo: Acero 4140 con acabado nitrocarburado
• Material de la perilla y pistón: Acero inoxidable serie 300
• Material de las bolas: Acero inoxidable 4140
• Montaje: Diseñado para montarse en bases y placas de utillaje; usar con receptáculos de bloqueo por bolas
• Receptores compatibles: AMWF40-BU-T, AMWF40-BU-D (cónico); AMWF40-BU-S (recto)
• Variantes disponibles: CP741-1660L (cónico) y CP741-1660S (recto) — dimensiones clave arriba
