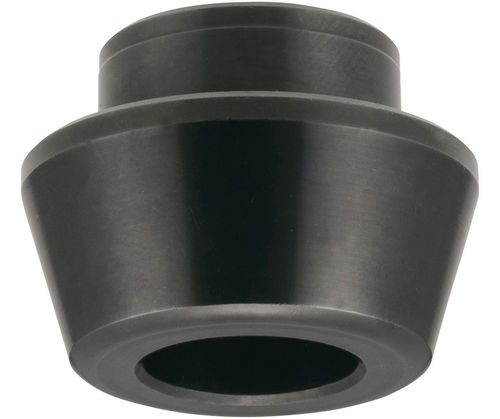

Pasador de posicionamiento de muelle CP720-N

con control manualretráctil

Descripción general
Estos pernos localizadores se utilizan con receptores Flex CP725. Con una forma de brida más grande que los pernos CP720 estándar, se elimina la necesidad de una profundidad precisa de los taladros de montaje, lo que facilita la instalación. El perno y el receptor están diseñados para montarse en bases y placas de utillaje para un posicionamiento y localización precisos con una repetibilidad de 0,01 mm al trasladar a una nueva máquina o a una operación diferente. El perno localizador se acopla con las casquillas correspondientes atornillando un único tornillo de sujeción a través del perno y la casquilla; esta acción retrae la casquilla receptora cargada por resorte permitiendo que la placa del utillaje contacte la placa base. Fabricado en acero aleado 4140 tratado por nitrocarburización.

Características

• Cuerpo de acero (acero aleado 4140 tratado por nitrocarburización)
• Forma de brida más grande en comparación con los pernos CP720 estándar para eliminar la necesidad de profundidad precisa del orificio de montaje
• Diseñado para montaje en bases y placas de utillaje para localización y posicionamiento precisos
• Repetibilidad de posicionamiento precisa: 0,01 mm
• Se acopla con casquillas correspondientes mediante un único tornillo de sujeción a través del perno y la casquilla
• La acción del tornillo retrae la casquilla receptora con resorte para permitir que la placa del utillaje se asiente en la placa base
• Para usar con receptores CP725
• Montaje sencillo

Piezas disponibles / Dimensiones (tabla)
Header: ID | Part Number | Thread (T) | D | D1 (+0/-0.2) | D2 | H | H1 | H2 | Locating Repeatability | Use with Locating Receiver
230418 | CP720-10032N | M5x0.80 | 13 | 10 | 8 | 10.0 | 6 | 4.5 | 0.01 mm | CP725-16032
230419 | CP720-15050N | M8x1.25 | 20 | 15 | 11 | 15.7 | 9 | 6.0 | 0.01 mm | CP725-25050
230420 | CP720-20070N | M5x10.1.50 | 30 | 20 | 14 | 22.1 | 13 | 8.0 | 0.01 mm | CP725-38070
230421 | CP720-30095N | M16x2.00 | 45 | 30 | 20 | 31.0 | 17 | 10.0 | 0.01 mm | CP725-56095

Notas

• Diseñado para funcionar en combinación con las casquillas receptoras CP725 (receptor vendido por separado).
• Instalación mediante un único tornillo de sujeción a través del perno y la casquilla.

Especificaciones técnicas

• Modelo: CP720-N
• Material: acero aleado 4140 tratado por nitrocarburización
• Repetibilidad: 0,01 mm
• Método de montaje: atornillar un único tornillo de sujeción a través del perno y la casquilla (retrae la casquilla receptora con resorte)
• Compatibilidad: usar con receptores CP725
• Diseño: brida ampliada para reducir la necesidad de profundidad precisa del orificio de montaje (instalación más sencilla)
• Tamaños de rosca típicos disponibles (por variantes): M5x0.80, M8x1.25, M16x2.00
