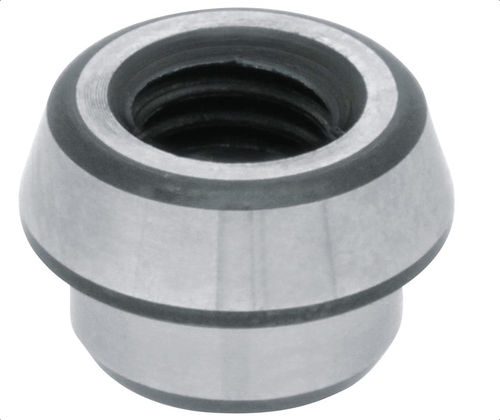

Pasador de posicionamiento con rosca CP157-L

Descripción del producto
Este pasador cónico de localización proporciona un posicionamiento preciso para sistemas de sujeción modulares. Se utiliza para localizar módulos de sujeción con brida CP150 sobre una placa base y, combinado con receptores de localización CP780, alcanza una precisión típica de 0,005 mm. Fabricado en acero 1045 con acabado de óxido negro para un acoplamiento constante.

Tipos de producto

• Localizadores para sujeción flex
• Cuerpo de acero, acabado óxido negro

Opciones de piezas (tabla)

• ID 142117 — CP157-06001L: Rosca M6x1.00; D 11,5 mm; D1 g6 8 mm; D2 4 mm; H 4 mm; H1 5 mm; Usar con receptor de localización: -; Usar con módulo de sujeción: CP150-06025
• ID 132076 — CP157-08001L: Rosca M8x1.25; D 15,5 mm; D1 g6 12 mm; D2 8 mm; H 5 mm; H1 5 mm; Usar con receptor de localización: CP780-20038L, CP780-20038D; Usar con módulo de sujeción: CP150-08040, CP160-08040
• ID 132078 — CP157-12001L: Rosca M12x1.75; D 24,5 mm; D1 g6 18 mm; D2 12 mm; H 8 mm; H1 6 mm; Usar con receptor de localización: CP780-28052L, CP780-28052D; Usar con módulo de sujeción: CP150-12063, CP160-12063
• ID 132080 — CP157-16001L: Rosca M16x2.00; D 31,5 mm; D1 g6 22 mm; D2 16 mm; H 10 mm; H1 7,5 mm; Usar con receptor de localización: CP780-36065L, CP780-36065D; Usar con módulo de sujeción: CP150-16080, CP160-16080
• ID 168882 — CP157-20001L: Rosca M20x2.50; D 44,2 mm; D1 g6 30 mm; D2 20 mm; H 13 mm; H1 7,5 mm; Usar con receptor de localización: CP780-50085L, CP780-50085D; Usar con módulo de sujeción: CP150-20100

Medios y archivos

• Ficha técnica en PDF disponible para esta pieza (ProductMedia PDF).

Notas de uso

• Se utiliza para localizar módulos de sujeción con brida CP150 en una placa base.
• Combinado con receptores CP780 para lograr una precisión de localización de 0,005 mm.
• Destinado a aplicaciones de sujeción de alta precisión.

Características / Especificaciones técnicas

• Modelo: CP157-L
• Material: Acero 1045
• Acabado: Óxido negro
• Precisión de localización típica con receptores CP780: 0,005 mm
• Módulos de sujeción compatibles: serie CP150 (consultar Opciones de piezas para referencias PN)
• Tamaños de rosca disponibles: M6, M8, M12, M16, M20
