Anillo de centrado para herramientas CP780 series

Visión general

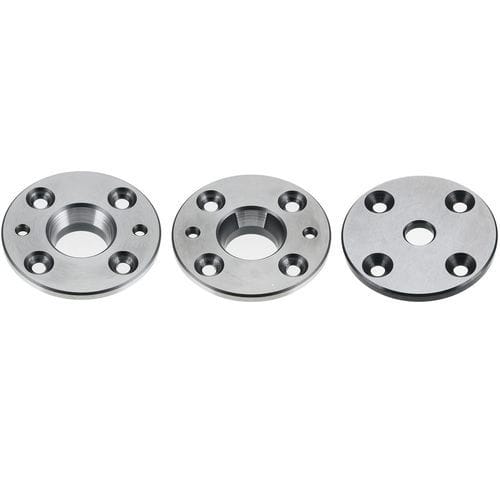

Estos receptores Flex están diseñados para su uso con pasadores cónicos CP157. Se montan en placas base y placas de sujeción para proporcionar un posicionamiento preciso y una repetibilidad de 0,005 mm (5 µm). El tipo Redondo tiene una superficie cónica completa para referencia de superficie completa; el tipo Diamante tiene dos superficies cónicas opuestas para posicionamiento rotacional/direccional; el Separador se utiliza cuando no se requiere localización. Cuerpo en acero 4140, acabado óxido negro, temple y revenido, rectificado de precisión.

Opciones de piezas

• CP780-20038L — Redondo, rosca M3, D=38 mm, usar con CP157-08001L
• CP780-20038D — Diamante, rosca M3, D=38 mm, usar con CP157-08001L
• CP780-20038W — Separador, rosca M3, D=38 mm, usar con CP157-08001L
• CP780-28052L — Redondo, rosca M4, D=52 mm, usar con CP157-12001L
• CP780-28052D — Diamante, rosca M4, D=52 mm, usar con CP157-12001L
• CP780-28052W — Separador, rosca M4, D=52 mm, usar con CP157-12001L
• CP780-36065L — Redondo, rosca M5, D=65 mm, usar con CP157-16001L
• CP780-36065D — Diamante, rosca M5, D=65 mm, usar con CP157-16001L
• CP780-36065W — Separador, rosca M5, D=65 mm, usar con CP157-16001L
• CP780-50085L — Redondo, rosca M6, D=85 mm, usar con CP157-20001L

Especificaciones técnicas

• Compatibilidad: diseñado para los pasadores cónicos de la serie CP157 (correspondencia según opción de pieza).
• Repetibilidad: 0,005 mm (5 µm).
• Material del cuerpo: acero 4140; acabado: óxido negro.
• Tratamiento térmico: temple y revenido; fabricación: rectificado de precisión.
• Tipos disponibles: Redondo (superficie cónica completa) para referencia de superficie completa; Diamante (dos superficies cónicas opuestas) para posicionamiento rotacional/direccional; Separador cuando no se requiere localización.
• Tamaños de rosca y variantes: M3 (D=38 mm), M4 (D=52 mm), M5 (D=65 mm), M6 (D=85 mm) — consulte las opciones de piezas para dimensiones completas y referencias CP157 asociadas.
• Tolerancia dimensional: tolerancia H indicada por opción de pieza (±0,005 mm en la tabla fuente).

Aplicaciones y montaje

• Montar en placas base y placas de sujeción para un posicionamiento y repetibilidad precisos en utillajes y operaciones de mecanizado.
• Usar el tipo Redondo para referencia de superficie completa; el tipo Diamante para controlar la rotación; el Separador cuando no se requiere posicionamiento.
• Indicado para utillajes industriales de precisión que requieren repetibilidad micrométrica.

Pedido y compatibilidad

• Solicitar indicando la referencia CP780 y especificar el pasador cónico CP157 correspondiente que figura en las opciones de piezas.
• Verificar la rosca, la dimensión D y la tolerancia H frente a los requisitos del utillaje antes de realizar el pedido.
