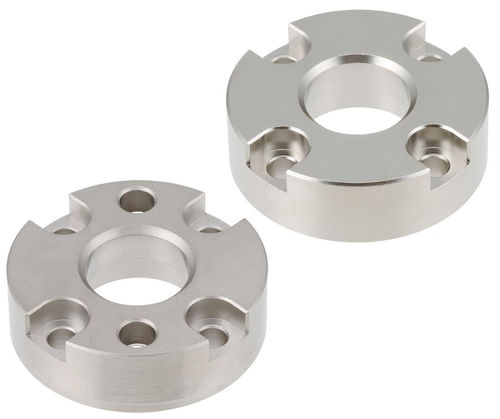

Pasador de posicionamiento retráctil CP745 series

Descripción
Estos receptores localizadores se usan con los sujetadores localizadores retráctiles CP745 y están diseñados para montarse en bases y placas de utillaje para un posicionamiento preciso. Cuando se usan cuatro o más receptores, los receptores Standard pueden emplearse para fijaciones adicionales, mientras que al menos dos receptores Accurate establecen la repetibilidad. Se alcanza una repetibilidad precisa de 0,02 mm cuando el localizador se usa con el receptor Accurate. Fabricado en acero aleado 4140 tratado térmicamente, templado y revenido, con acabado niquelado químico.

Opciones de piezas

• ID | SKU | Número de pieza | Tipo | Descripción | Rosca T | D | D1 | Dp | H
• 230423 | CP745-1640L | CP745-1640L | A | Accurate | M5x0.80 | 40 | 16.2 | 32 | 12.5
• 230424 | CP745-1640S | CP745-1640S | B | Standard | M5x0.80 | 40 | 16.2 | 32 | 12.5

Medios

• Vídeo del producto (nombre de archivo: cp740.mp4)
• Ilustración montaje 2 receptáculos CP740 (imagen)
• Ilustración montaje 4 receptáculos CP740 (imagen)
• Especificaciones (PDF)
• Cómo usar (PDF)

Especificaciones técnicas

• Modelo: CP745
• Compatibilidad: Usar con localizadores Flex CP740 / usado con sujetadores localizadores retráctiles CP745
• Repetibilidad: 0,02 mm (con receptor Accurate)
• Material: acero aleado 4140, tratado térmicamente, templado y revenido
• Acabado: Niquelado químico
• Versiones disponibles: Accurate (A) y Standard (B)
• Rosca: M5 x 0.80
• Dimensiones (típicas según la tabla): D = 40 mm; D1 = 16.2 mm; Dp = 32 mm; H = 12.5 mm
