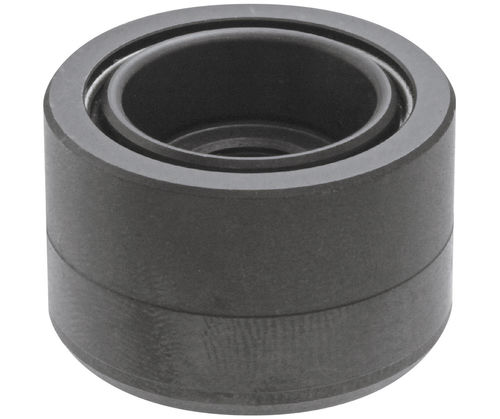

Pasador de posicionamiento de muelle CP726 series

retráctil

Resumen
Los receptores de localización se utilizan con pasadores de localización Flex. En conjunto, estas piezas están diseñadas para montarse en bases y placas de utillaje para un posicionamiento y localización precisos y permiten una repetibilidad exacta al trasladarse a una nueva máquina o a una operación distinta. Utilizables en aplicaciones verticales y horizontales. Los pasadores de tipo pasante se acoplan con los receptores correspondientes al atornillar el único tornillo de sujeción a través del pasador y del receptor. Esto retrae el receptor con muelle, permitiendo que la placa del utillaje contacte la placa base.

Materiales y acabado

• Cuerpo: acero aleado 4140 tratado térmicamente
• Tratamiento del cuerpo: nitrocarburado con acabado en óxido negro
• Buje cónico: acero 4140, nitrocarburado

Aplicación / Compatibilidad
Usar con los localizadores Flex CP721. Los receptores de tipo pasante se acoplan con los pasadores de tipo pasante atornillando el único tornillo de sujeción a través del pasador y del receptor para retraer el receptor con muelle y permitir el contacto entre la placa del utillaje y la placa base.

Variantes de producto (tabla)

• ID | SKU | Número de pieza | Rosca T (diámetro agujero preparado) | D mm | H mm | H1 mm | Fuerza de elevación (Lbs) | Pasador asociado | Cubierta protectora | PN
  134351 | CP726-12025 | CP726-12025 | M8x1.25 - Dia 6.8 | 25 (+0.028/+0.018) | 16 | 8 | 121.3 | CP721-12025 | CP726-12025P
• 134352 | CP726-15032 | CP726-15032 | M10x1.50 - Dia 8.5 | 32 (+0.031/+0.021) | 20 | 9 | 134.8 | CP721-15032 | CP726-15032P
• 134353 | CP726-20045 | CP726-20045 | M14x1.50 - Dia 12.5 | 45 (+0.031/+0.021) | 26 | 11 | 175.3 | CP721-20045 | CP726-20045P

Medios y Documentos
Vídeo del producto disponible y una ficha técnica en PDF están listados para este producto.

Características / Especificaciones técnicas

• Modelo: CP726 (receptor de tipo pasante)
• Uso previsto: localización y posicionamiento de utillajes con pasadores de localización Flex (serie CP721)
• Aplicaciones: localización vertical y horizontal
• Método de acoplamiento: pasante — el tornillo de sujeción único atraviesa el pasador y el receptor para retraer el receptor con muelle
• Material del cuerpo: acero aleado 4140, tratado térmicamente
• Tratamiento/acabado del cuerpo: nitrocarburado + acabado en óxido negro
• Material del buje cónico: acero 4140, nitrocarburado
• Diámetros disponibles (D): 25 mm, 32 mm, 45 mm (con tolerancias indicadas en las variantes)
• Pasadores asociados: CP721-12025, CP721-15032, CP721-20045
• Cubiertas protectoras (cuando proceda): CP726-12025P, CP726-15032P, CP726-20045P
• Ejemplos de fuerza de elevación: 121.3 lbs, 134.8 lbs, 175.3 lbs (según variante)
