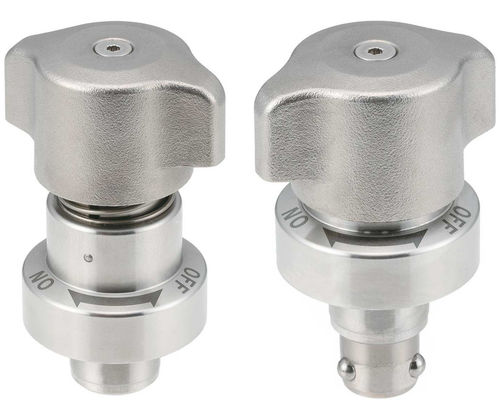

Fijación de 1/4 de vuelta de acero inoxidable CP740

para panelesde levade rosca

Resumen
Este elemento de fijación de localización se utiliza con los receptores de posicionamiento CP745. En conjunto, estas piezas están diseñadas para montarse en bases y placas de utillaje y permitir un posicionamiento y localización precisos. La característica de pasador retráctil permite que el elemento de fijación se desplace sobre la base o placa sin interferencias: el eje central se retrae para quedar plano y no sobresalir por la cara inferior de la placa, permitiendo posicionar y fijar una vez colocado en su sitio.

Funcionamiento
Al girar la perilla un cuarto de vuelta, las bolas del pasador se expanden y bloquean la pieza en su posición. Estos localizadores no se liberan hasta que la perilla se gira a "OFF", lo que permite que las bolas se retraigan en el vástago y que este se eleve para no interferir, sin necesidad de herramientas.

Materiales

• Cuerpo del localizador: acero inoxidable 303
• Perilla: acero inoxidable 304
• Eje: acero niquelado por inmersión, pre-endurecido
• Bolas: acero inoxidable

Uso / Compatibilidad

• Diseñado para montaje en bases y placas de utillaje
• Usar con receptores de localización CP745
• Permite montar placas de utillaje en diferentes bases con alta repetibilidad (0,02 mm)

Medios disponibles

• Vídeo del producto
• Ficha de especificaciones (PDF)
• Imágenes ilustrativas de montaje
• Guía de uso (PDF)

Especificaciones técnicas

• ID: 230422
• Número de pieza / SKU: CP740-1640LA
• Rosca (T): M4 x 0.70
• D: 16 mm
• D1: 20 mm
• D2: 40 mm
• D3: 50 mm
• Dp: 32 mm
• L: 29.5 mm
• H: 64 mm
• H1: 44 mm
• H2: 14 mm
• Fuerza de apriete: 562 Lbs
• Repetibilidad de localización: 0,02 mm
• Usar con receptor: CP745-1640L, CP745-1640S
