Software de programación S5

de supervisiónadquisición y análisis de datospara informes

Resumen
Herramienta de programación para PLC S5. S5 for Windows® proporciona las herramientas para crear, modificar, probar y documentar programas STEP5 para PLC SIMATIC S5. Las vistas admitidas incluyen Function Block Diagram (FBD), Ladder Diagram (LAD) y Statement List (STL). Los programas STEP5 existentes pueden editarse directamente sin importación/exportación. El paquete es compatible con las unidades de programación originales de Siemens e integra funciones S5 Doctor para diagnóstico automático de fallos.

Novedades de la versión 7

• Statusrecorder
• LogView
• Asistencia de entrada inteligente
• Conexión online a SIMATIC S5 vía SINEC L2
• Conexión online a SIMATIC S5 vía H1
• Llamada a los paquetes STEP5 COM en versiones de Windows compatibles

Sistemas operativos compatibles con los paquetes STEP5 COM

• Windows XP (32/64 Bit)
• Windows Vista (32/64 Bit)
• Windows 7 (32/64 Bit)
• Windows 8 (32/64 Bit)
• Windows 10 (32/64 Bit)
• Windows 11 (64 Bit)

Funciones

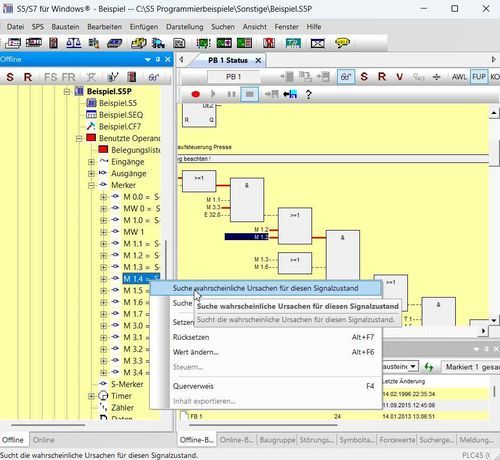

S5 for Windows® incluye el Statusrecorder, que registra el estado de los bloques con marcas temporales y permite cambiar entre vistas STL, CSF y LAD para análisis fotograma a fotograma. Una función integrada de osciloscopio permite monitorizar y analizar procesos dinámicos; las señales E/S y variables locales pueden vigilarse con una sonda virtual. Los datos de señales grabados pueden guardarse para análisis posteriores o archivado. Se proporciona un editor de tablas simbólicas con búsqueda y reemplazo, recableado y comprobación de sintaxis. Un editor de múltiples segmentos soporta la creación y edición de listas de instrucciones, diagramas de bloques funcionales y diagramas en escalera para funciones complejas. Las referencias cruzadas y archivos de símbolos se muestran con direcciones correctas y pueden editarse simultáneamente. Las listas de instrucciones pueden convertirse en FBD o LAD cuando proceda. El estado de la CPU ofrece información sobre la pila de interrupciones, pila de bloques y datos del sistema. El software permite llamar a los paquetes STEP5 COM y comunicarse con un PLC mediante un adaptador USB (la comunicación USB-PLC está soportada en versiones Windows antiguas según lo indicado).

G5 for Windows® (incluido)
G5 for Windows® (Programación de secuencias de pasos) está incluido y ofrece una herramienta gráfica para programar pasos secuenciales en un programa STEP5. Soporta secuencias lineales, ramificaciones alternativas, ramificaciones simultáneas (hasta 8 ramas en paralelo) y saltos. Los pasos y transiciones se muestran gráficamente y pueden editarse simultáneamente en LAD, CSF o STL. Es compatible con SIEMENS GRAPH5 / GRAPH5/II y requiere los bloques estándar SIEMENS Function y Step (FB70/71 - SB0, FB72 - SB2, FB73 - SB3).

Notas adicionales
Los programas S5 existentes pueden editarse directamente sin importación/exportación. Se puede utilizar el portapapeles de Windows para manipulaciones de programa o configuración. Los datos de diagnóstico y señal grabados pueden archivarse o exportarse para un análisis posterior.

Especificaciones técnicas

• N.º de producto: 10018
• Nombre del producto: S5 for Windows® Version 7
• Fabricante: IBHsoftec GmbH
• Precio (sin IVA): 790,00 EUR
• Vistas admitidas: Function Block Diagram (FBD), Ladder Diagram (LAD), Statement List (STL)
• Características clave: Statusrecorder, LogView, Asistencia de entrada inteligente, Función osciloscopio, Diagnósticos S5 Doctor, Soporte STEP5 COM, Editor multi-segmento, Editor de tablas simbólicas, Buscar y reemplazar, Comprobación de sintaxis
• G5 for Windows®: Programación gráfica de secuencias incluida (compatible con SIEMENS GRAPH5 / GRAPH5/II; requiere bloques estándar SIEMENS Function y Step)
• Comunicación online: Conexión a SIMATIC S5 vía SINEC L2 y vía H1
• Comunicación PLC vía adaptador USB: soportada (ciertas funciones USB-COM solo en versiones antiguas de Windows como Windows 2000 y Windows XP 32 Bit)
• Sistemas operativos compatibles: Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)
• Registro de datos: grabación de señales, guardado para archivado y análisis posterior
• Ayudas de edición: referencias cruzadas, edición simultánea de archivos de símbolos, asignación de direcciones con comprobación de sintaxis, soporte del portapapeles de Windows
