Software de simulación S7

de programaciónde supervisiónde análisis

Descripción
S7 for Windows ® Version 7 es una herramienta de programación para autómatas Siemens SIMATIC S7-300 y S7-400. El software puede ejecutarse de forma independiente o combinado con S5 for Windows® e implementa el conjunto completo de instrucciones S7 en Statement List (STL), Function Block Diagram (SFC) y Ladder Diagram (LAD).

Novedades de la versión 7:

• Statusrecorder
• LogView
• Asistencia inteligente de entrada

Resumen
S7 for Windows ® proporciona un entorno eficiente para desarrollar, editar y mantener proyectos S7. Todas las representaciones (STL/SFC/LAD) están totalmente soportadas y los proyectos STEP7 pueden abrirse y editarse directamente sin importar/exportar. Soporta flujo de trabajo con múltiples ventanas y uso de segundo monitor para mejorar la ergonomía del operador.

Funciones en línea y de explotación
Se implementan todas las funciones en línea: vistas de variables integradas, tablas simbólicas y operación de estado completa en STL, SFC y LAD. Las interfaces PLC instaladas se muestran en la vista en línea y la protección por contraseña puede impedir accesos de escritura al autómata. Están disponibles diagnósticos de módulos y hardware para una resolución rápida de fallos.

Proyecto y edición
Edición directa de proyectos STEP7, apertura de proyectos archivados, trazabilidad de señales y referencias cruzadas sobre módulos E/S son compatibles. La conversión de S5 a S7 está optimizada. Vista previa de impresión y forzado de operandos implementados. Posibilidad de guardar proyectos S7 completos en tarjeta de memoria (dependiendo de la CPU).

Simulación, depuración y diagnóstico

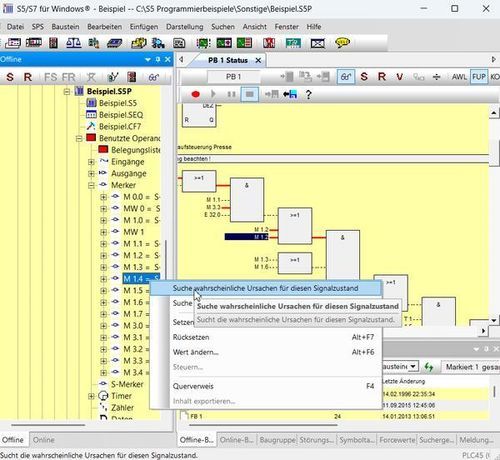

La versión 7 incluye S7-Simulation, comparación cómoda de bloques (BlockDiff) y funciones integradas de S7 Doctor para diagnóstico automatizado. El Statusrecorder registra el estado de bloques con marcas temporales y permite análisis cuadro a cuadro y cambio entre STL, SFC y LAD. Una vista tipo osciloscopio y una sonda virtual facilitan la supervisión y el registro de señales dinámicas para análisis y archivado.

Configuración de hardware y catálogo
El módulo de configuración hardware permite parametrizar módulos, asignar direcciones y configurar PROFIBUS. El catálogo hardware contiene componentes PROFIBUS de Siemens y dispositivos compatibles de terceros y puede ampliarse con archivos GSD. Las configuraciones hardware de STEP7 existentes pueden leerse y editarse tanto en offline como desde el PLC.

Especificaciones técnicas

• Marca: IBHsoftec GmbH
• Nombre comercial: S7 for Windows ® Version 7
• Series PLC soportadas: SIMATIC S7-300, S7-400
• Representaciones soportadas: Statement List (STL), Function Block Diagram (SFC), Ladder Diagram (LAD)
• Funciones principales: Statusrecorder, LogView, Asistencia inteligente de entrada, S7-Simulation, BlockDiff, S7 Doctor, Oscilloscope
• Compatibilidad de proyectos: Edición directa de proyectos STEP7; apertura de proyectos archivados
• Seguridad: Protección por contraseña para evitar escrituras en el PLC
• Soporte hardware: Configuración PROFIBUS, importación de archivos GSD, diagnóstico de módulos
• SKU / Nº de producto: 10020
• Precio (sin IVA): 690,00 EUR
• Licencia / Tipo de producto: Software (herramienta de programación)
