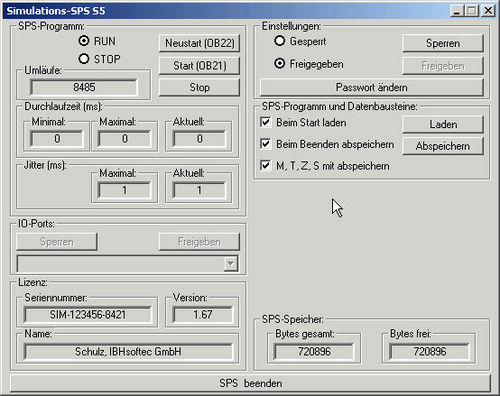

Software de simulación S5-Simulation-PLC

para pruebade comunicacionesde emulación

Descripción
S5-Simulation es un software de simulación de PLC para pruebas de programas. Las pruebas se realizan íntegramente en el PC y no requieren hardware adicional. El simulador reproduce el conjunto de instrucciones y la estructura de memoria de una SIMATIC CPU 945. Se admiten comandos del sistema, cálculos en coma flotante e instrucciones de doble palabra. Se soportan bloques de función extendidos (FX), bloques de datos extendidos (DX) y banderas extendidas (S). Temporizadores y contadores ampliados hasta 256 cada uno. La comunicación con S5 for Windows® puede realizarse de forma directa, a través de TCP/IP o mediante un cable null-modem. La comunicación con STEP5 es posible mediante un cable null-modem.

Especificaciones técnicas

• Ref. producto: 1018
• Funcionalidad: simulación compatible con SIMATIC CPU 945
• Funcionamiento: basado en PC; no se requiere hardware adicional
• Instrucciones soportadas: comandos de sistema, cálculos de coma flotante, instrucciones de doble palabra
• Extensiones soportadas: bloques de función extendidos (FX), bloques de datos extendidos (DX), banderas extendidas (S)
• Temporizadores y contadores: ampliados hasta 256 cada uno
• Estructura de memoria: equivalente a la CPU 945
• Interfaces de comunicación: directo, TCP/IP o cable null-modem; comunicación con STEP5 vía cable null-modem
