Resumen
Actualización S5+S7 for Windows® de V1...V5 a V7. La actualización de V6 a V7 está disponible para descarga gratuita.

Novedades en la versión 7

• Statusrecorder
• LogView
• Asistencia de entrada inteligente
• Acceso en línea a un SIMATIC S5 vía SINEC L2
• Acceso en línea a un SIMATIC S5 vía H1
• Llamada de los paquetes STEP5 COM en Windows XP/Vista/7/8/10/11 (32/64 Bit según proceda)

Concepto del producto
La versión combinada de S5 for Windows® y S7 for Windows® integra las funcionalidades de ambas herramientas en una única aplicación, permitiendo programación, simulación y diagnóstico para PLC SIMATIC S5 y S7.

Programación S5
S5 for Windows® ofrece herramientas para crear, modificar, probar y documentar programas STEP5 para controladores SIMATIC S5. Presentaciones compatibles: Diagrama de Bloques Funcionales (FBD), Ladder (LAD) y Lista de Instrucciones (STL). Los programas S5 existentes se pueden editar directamente sin importación/exportación. S5 for Windows® es compatible con la unidad de programación Siemens original e integra funciones S5 Doctor para diagnóstico automatizado.

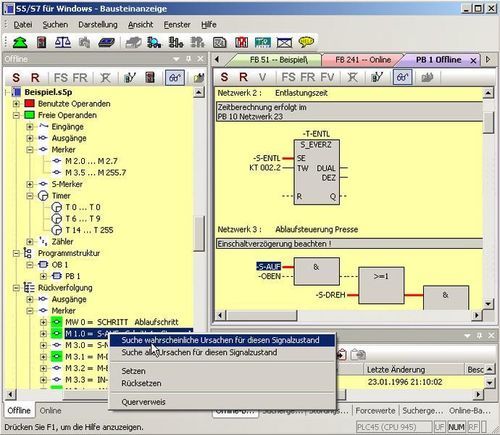

Editor y manejo de programas
Se integra un editor de tablas simbólicas con búsqueda/reemplazo y funciones de recableado. Verificación de sintaxis y un editor por segmentos facilitan la creación de STL, FBD y LAD para funciones complejas. Las referencias cruzadas y archivos de símbolos muestran direcciones correctas y pueden editarse in situ. Asignación de direcciones con verificación sintáctica, soporte del portapapeles y conversión entre STL, FBD y LAD permiten un manejo eficiente de programas.

Statusrecorder
El Statusrecorder registra el estado de bloques a lo largo del tiempo para un análisis fotograma a fotograma. Los estados registrados incluyen marcas temporales y permiten cambiar entre las presentaciones STL, CSF y LAD para su análisis posterior.

Osciloscopio
El osciloscopio integrado mejora las capacidades de diagnóstico al monitorizar procesos dinámicos en una vista tipo panel de osciloscopio. Una sonda de prueba virtual permite vigilar señales E/S y el estado de variables locales en posiciones definidas del programa. Las grabaciones pueden detenerse para analizar tiempos y guardarse para inspección o archivo.

G5 / Programación de secuencias de pasos
G5 for Windows® (incluido en S5 for Windows®) proporciona programación gráfica de secuencias de pasos para PLC STEP5. Soporta secuencias lineales, ramificaciones alternativas, ramificaciones simultáneas y saltos. Incluye asignaciones temporales y vigilancia watchdog. Es compatible con SIEMENS GRAPH5/GRAPH5/II y utiliza bloques de función y paso estándar de Siemens.

Programación S7
S7 for Windows® facilita la programación de las series SIMATIC S7-300 y S7-400. El conjunto completo de instrucciones S7 está implementado en STL, SFC y LAD. Se implementan todas las funciones en línea; se admiten listas de bloques, tablas simbólicas y presentación de parámetros de módulos.

Simulación y diagnóstico S7
La versión 7 incluye S7-Simulation y BlockDiff para comparación de bloques. Las funciones S7 Doctor ofrecen diagnóstico automatizado y comunican la causa de paro en texto claro sin necesidad de adaptar el programa.

Configuración de hardware y catálogo
La configuración de hardware permite parametrizar módulos, asignar direcciones y configurar PROFIBUS. Incluye diálogos de módulo, marcado de cambios, soporte de archivos GSD y un catálogo ampliable con componentes PROFIBUS compatibles de terceros. Es posible crear/editar configuraciones en modo offline y leer/editar configuraciones desde un PLC. Se integran funciones de diagnóstico de módulos. Las actualizaciones del catálogo están disponibles por Internet.

Notas de actualización y licencia
ATENCIÓN: Por favor, facilite dos números de serie válidos (S5W-xxxxxx-xxxx y S7W-xxxxxx-xxxx) en el área de mensajes al realizar el pago para cada actualización. Un número de serie solo puede actualizarse una vez. La actualización de V6 a V7 es gratuita.

Especificaciones técnicas

• Nombre del producto: S5/S7 for Windows® (aplicación combinada)
• N.º de producto: 10222
• Edición: Actualización a la Versión 7 (actualización de V1...V5 a V7; actualización de V6 a V7 gratuita)
• Nuevas funciones clave: Statusrecorder, LogView, Asistencia de entrada inteligente, soporte en línea SINEC L2 y H1 para SIMATIC S5, llamadas del paquete STEP5 COM en múltiples versiones de Windows
• Sistemas operativos compatibles (llamada STEP5 COM): Windows XP (32/64), Vista (32/64), 7 (32/64), 8 (32/64), 10 (32/64), 11 (64)
• Presentaciones programación S5: FBD, LAD, STL
• Presentaciones programación S7: STL, SFC, LAD; incluye S7-Simulation y BlockDiff
• Diagnósticos: S5 Doctor, S7 Doctor, Osciloscopio, Statusrecorder
• Hardware: configuración PROFIBUS, soporte GSD, diálogos de parámetros de módulo
• Interfaces en línea: muestra todas las interfaces instaladas compatibles con PLC; soporte de adaptadores USB
• Precio (sin IVA): 450.00 EUR
