Descripción

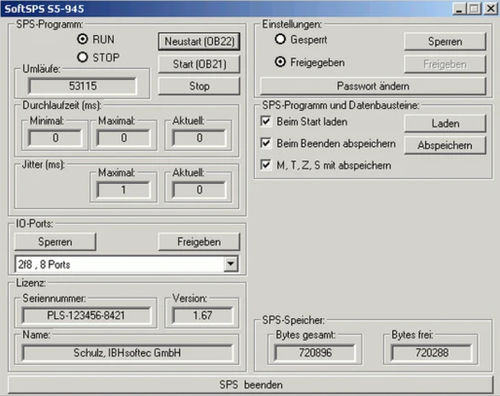

El SoftPLC S5-943 / S5-945 es un autómata software en tiempo real que ejecuta programas S5 como una PLC hardware, permitiendo la visualización del estado en tiempo real y el uso directo de las herramientas de programación S5 (S5 for Windows® y STEP5). Las conexiones online se pueden establecer por serie, Ethernet o localmente en el mismo PC; los programas S5 pueden transferirse al SoftPLC.

E/S y sistemas de bus
El SoftPLC admite tarjetas multi-E/S estándar y diversas tarjetas de interfaz inteligentes para buses industriales habituales. Hay controladores opcionales para INTERBUS, PROFIBUS DP, CAN, ASi y DeviceNet, que permiten el control directo de E/S distribuidas y dispositivos de campo.

CPU y ejecución
El autómata software comparte el tiempo de CPU del PC con otras aplicaciones; la asignación de CPU es configurable (por ejemplo 50% PLC / 50% otras aplicaciones). En sistemas multiprocesador se puede asignar una CPU dedicada al SoftPLC. El tiempo de ciclo depende del tiempo de ejecución de OB1: un OB1 más corto produce más ciclos por unidad de tiempo.

Tarjetas coprocesador
Existen tarjetas coprocesador opcionales que permiten ejecutar el SoftPLC de forma independiente del hardware del PC. Estas tarjetas se insertan en la placa base, pueden tener alimentación propia e interfaces de bus integradas, aumentando la independencia frente a fallos del PC.

Supervisión, operación y control
La supervisión, operación y control pueden realizarse desde un único PC. Integrar el SoftPLC en un PC elimina la necesidad de una PLC hardware y de un procesador de comunicaciones cuando el PC se utiliza para adquisición de datos, visualización o programación.

Integración con aplicaciones Windows
La comunicación con aplicaciones Windows es posible mediante IBH OPC Server y una interfaz DLL. El IBH OPC Server permite accesos vía Ethernet y local al mismo PC para SoftPLC S5 y S7. La DLL facilita la transferencia rápida de datos con otras aplicaciones Windows; se suministran ejemplos y existen controladores de muchos proveedores de visualización.

Función watchdog
Las tarjetas de control de bus modernas incluyen funciones watchdog integradas que garantizan que las entradas y salidas se gestionan como en una CPU de PLC hardware en caso de fallo del PC. Si el PC falla, las salidas del bus se restablecen a estado seguro.

Escalabilidad y versiones
Existen dos versiones compatibles S5: S5-943 con 48 kB de memoria de programa y S5-945 con 720 kB. Ambas incluyen un algoritmo PID integrado que usa operaciones en punto flotante; la interfaz PID es compatible con la CPU Siemens.

Comunicaciones y protocolos
Se requiere una tarjeta de interfaz para conectar el PC que ejecuta el SoftPLC con el mundo exterior. Las aplicaciones pequeñas pueden usar tarjetas multi-E/S estándar accesibles directamente desde el SoftPLC. Instrucciones especiales (DO RS 10 a DO RS 31) permiten el acceso a puertos E/S en el segmento inferior de 64k. La conectividad por Ethernet soporta TCP/IP, posibilitando diagnósticos remotos por Internet o intercambio continuo de datos vía Intranet. La implementación S5 integra también ModbusTCP y funcionalidad CP.

Plataformas y requisitos
La versión S5 del SoftPLC se instala en sistemas operativos Windows modernos; existe una variante Windows CE para OEM.

Especificaciones técnicas

• N.º de producto: 1206 (SKU)
• Modelo: SoftPLC S5-945
• Precio (sin IVA): 599,00 EUR
• Memoria programa: S5-943 = 48 kB, S5-945 = 720 kB
• Algoritmo PID integrado con operaciones en punto flotante; interfaz PID compatible Siemens
• Herramientas de programación compatibles: S5 for Windows®, STEP5
• Conexiones online: serie, Ethernet, local (mismo PC)
• Sistemas bus / controladores compatibles (opcionales): INTERBUS, PROFIBUS DP, CAN, ASi, DeviceNet
• Soporta tarjetas multi-E/S estándar y tarjetas de interfaz de bus inteligentes
• Instrucciones especiales para acceso a puertos E/S: DO RS 10 a DO RS 31
• Protocolos de red: TCP/IP, ModbusTCP, CP
• Opciones de integración: IBH OPC Server e interfaz DLL para aplicaciones Windows
• Función watchdog mediante tarjetas de control de bus modernas para resetear salidas en caso de fallo del PC
• Soporte de instalación en Windows modernos; versión Windows CE disponible para OEM
• Soporte de tarjetas coprocesador para ejecución independiente del SoftPLC
