Software de simulación S5+S7

de visualizaciónde programaciónpara prueba

Descripción general
Software de programación para las familias de PLC Siemens SIMATIC S5 y S7. Entorno integrado para crear, editar, probar y documentar proyectos STEP5 y STEP7, con acceso online, simulación y herramientas de diagnóstico.

Novedades en la Versión 7:

• Statusrecorder
• LogView
• Intelligent Input Assistance
• Conexión online a un SIMATIC S5 vía SINEC L2
• Conexión online a un SIMATIC S5 vía H1
• Invocación de los paquetes STEP5 COM en Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)

Composición del producto
La aplicación combinada S5+S7 incluye todas las funciones de S5 for Windows® y S7 for Windows® en un único paquete, permitiendo trabajar de forma continua en instalaciones mixtas S5 y S7.

Programación S5

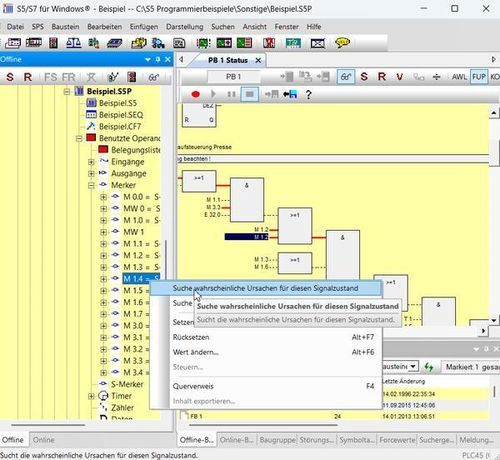

S5 for Windows® ofrece herramientas para crear y mantener programas STEP5 para PLC SIMATIC S5. Lenguajes soportados: STL, FBD y LAD. Edición directa de proyectos S5 existentes sin importación/exportación, compatibilidad con la unidad de programación Siemens original, S5 Doctor integrado para diagnóstico automático y editor de tablas simbólicas con búsqueda/reemplazo y verificación de sintaxis.

Statusrecorder y Osciloscopio
Statusrecorder registra tramas de estado de bloques con marca temporal para análisis paso a paso y permite alternar entre vistas STL, CSF y LAD. El osciloscopio integrado visualiza señales dinámicas; sondas virtuales y grabación de señales facilitan el análisis temporal y el archivado de datos.

G5 (Programación de secuencias de pasos)
G5 admite programación gráfica de secuencias de pasos dentro de proyectos STEP5. Cubre secuencias lineales y ramificadas, ramas en paralelo (hasta ocho), saltos, temporización/ watchdog, visualización personalizable de pasos y una biblioteca simbólica con indicadores de estado.

Programación S7
S7 for Windows® está orientado a PLC SIMATIC S7-300 y S7-400 con el conjunto completo de instrucciones STEP7 implementadas en STL, SFC y LAD. Funciones: operaciones online, simulación S7, comparación de bloques (BlockDiff), trazabilidad entre módulos E/S, protección por contraseña y diagnósticos automatizados S7 Doctor.

Configuración de hardware y comunicación
La configuración de hardware permite parametrizar módulos, asignar direcciones y configurar PROFIBUS. El catálogo de hardware incluye componentes PROFIBUS originales de Siemens y entradas de terceros (soporte GSD). Las configuraciones STEP7 existentes pueden abrirse, editarse offline o leerse desde el PLC. Se admiten conexiones online vía SINEC L2, H1 o adaptador USB.

Capacidades técnicas adicionales
Integración de paquetes COM, múltiples representaciones de estado (STL, CSF, LAD), vistas simbólicas, registro de datos diagnósticos y archivado están soportados.

Descargas
Versión demo, versión completa y actualización (Versión 7.5.1) disponibles.

Especificaciones técnicas

• N.º de producto: 10022
• Modelo: S5+S7 for Windows®
• Marca: IBHsoftec GmbH
• Precio (sin IVA): 1,190.00 EUR
• Estado: Nuevo
• Familias PLC soportadas: SIMATIC S5 (STEP5), S7-300 y S7-400 (STEP7)
• Características clave: Statusrecorder, LogView, Intelligent Input Assistance, Oscilloscope, S7-Simulation, BlockDiff, funciones S5/S7 Doctor, programación G5 Step Sequence
• Sistemas operativos soportados: Windows XP/Vista/7/8/10/11 (ver notas de compatibilidad 32/64 bits)
• Comunicación: Online vía SINEC L2, H1 y adaptador USB; soporte de paquetes COM
• Hardware: Configuración PROFIBUS, catálogo de hardware (soporte GSD), diagnóstico de módulos
• Opciones de descarga: Demo / Completa / Actualización (Versión 7.5.1)
