Descripción

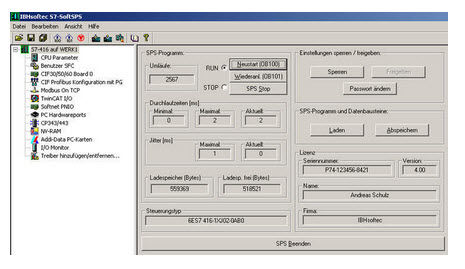

El SoftPLC S7-416 es un autómata software en tiempo real que emula el comportamiento de los autómatas Siemens S7 en plataformas PC estándar. Ejecuta programas S7 como un PLC hardware y es compatible con STEP7 y TIA Portal para ingeniería de proyecto y diagnóstico.

Programación y acceso
Sistemas de programación soportados: S7 para Windows®, STEP7 y TIA Portal. El acceso online está disponible por serie, Ethernet, PROFIBUS DP o localmente en el mismo PC. Si el sistema de programación está instalado en la misma máquina, el SoftPLC puede alcanzarse directamente; se incluyen los controladores necesarios. Con una tarjeta Hilscher CIF30/50/60 PROFIBUS el SoftPLC puede programarse o accederse vía el PROFIBUS conectado cuando los controladores están configurados.

Comunicación e intercambio entre varios PLC
El SoftPLC contiene un procesador de comunicaciones compatible con Siemens CP343/CP443. Se pueden establecer conexiones Send/Receive y Fetch/Write entre instancias SoftPLC o entre SoftPLC y PLCs Siemens hardware. La configuración se realiza con STEP7 NetPro o el TIA Portal.

Protocolos compatibles

• ISO on TCP canal PG (PG, ProTool, WinCC, servidores OPC compatibles)
• ISO on TCP Send/Receive pasivo
• ISO on TCP Send/Receive activo
• ISO on TCP Fetch/Write pasivo
• TCP Send/Receive pasivo
• TCP Send/Receive activo
• TCP Fetch/Write pasivo
• UDP Send/Receive

Entorno PC y extensibilidad
El entorno PC admite bloques de función personalizados en C++ para la integración de controladores a medida y la ampliación de funcionalidades. Se proporciona una DLL para transferencia rápida de datos con otras aplicaciones Windows. Hay versiones OEM disponibles para Linux y Windows CE que soportan múltiples arquitecturas CPU.

Diferencias entre S7-315 y S7-416
El S7-315 y el S7-416 difieren en el número de flags, temporizadores y contadores. La memoria de carga del S7-315 está limitada a 256 kByte; la del S7-416 es configurable y permite proyectos de mayor tamaño.

Especificaciones técnicas

• N.º de producto: 1302
• Marca: IBHsoftec
• Modelo: SoftPLC S7-416
• Precio (sin IVA): 599,00 EUR
• Comportamiento: Emula el comportamiento de PLC Siemens S7; compatible con STEP7 y TIA Portal
• Conexiones online: serie, Ethernet, PROFIBUS DP, local (mismo PC)
• Servidores integrados: Modbus TCP Server
• Procesador de comunicación: compatible con Siemens CP343/CP443
• Fieldbus/E/S: soporta tarjetas E/S estándar y muchas tarjetas fieldbus inteligentes; controlador Modbus TCP incluido; monitor de E/S integrado
• Comunicación entre PLC: Send/Receive y Fetch/Write por TCP/UDP; configurable vía NetPro o TIA Portal
• Extensibilidad: bloques de función en C++ personalizados e integración de controladores hardware
• Soporte OEM: versiones S7 disponibles para Linux y Windows CE
• Memoria: S7-315 = 256 kByte (limitado); S7-416 = configurable
