Software de simulación S7-Simulations-SPS

de visualizaciónde programaciónOPC

Descripción

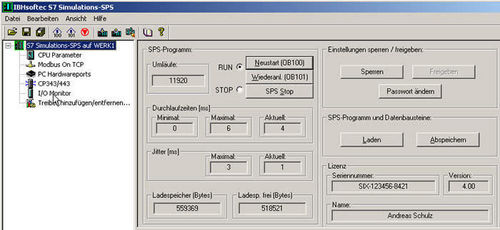

El S7-Simulation-PLC es un PLC por software que ejecuta programas SIMATIC S7 en un PC para desarrollo, pruebas y supervisión en línea. Se comporta como un PLC hardware, permitiendo la visualización en tiempo real del estado sin recompilar. Se pueden usar directamente las herramientas de programación S7 for Windows® y STEP7.

Acceso a hardware y bus de campo
El S7-Simulation-PLC admite el acceso a puertos hardware (nota: el acceso a puertos hardware no está disponible en Windows Vista). La integración del bus de campo es sencilla y se admite Modbus TCP. Un monitor de E/S integrado facilita la visualización y modificación de señales de E/S.

Métodos de acceso

• Puerto serie: intercambio de datos mediante cable null-modem.
• TCP/IP Ethernet: acceso mediante el driver IBHNet.
• Siemens ISO on TCP (RFC1006): funciones online a través de este protocolo.

Integración y comunicación
El S7-Simulation-PLC instalado en un PC permite la supervisión de procesos, la operación y el control desde una única unidad. El acceso es posible mediante IBH OPC Server, IBHNet, RFC1006, DLL o el servidor Modbus TCP integrado. Muchos proveedores de visualización admiten el servidor Modbus TCP integrado. Se proporciona una DLL para un intercambio rápido de datos con otras aplicaciones Windows.

Comunicación PLC - PLC
Se admite el intercambio de datos entre varios PLC a través de Ethernet. El S7-Simulation-PLC emula un procesador de comunicaciones compatible con Siemens CP343/CP443, permitiendo conexiones Send/Receive entre S7-Simulation-PLC o entre S7-Simulation-PLC y PLCs Siemens hardware. La configuración se realiza con la herramienta STEP7 NetPro.

Protocolos compatibles

• ISO on TCP canal PU (PG, ProTool, WinCC, servidores OPC compatibles)
• ISO on TCP Send/Receive pasivo
• ISO on TCP Send/Receive activo
• ISO on TCP Fetch/Write pasivo
• TCP Send/Receive pasivo
• TCP Send/Receive activo
• TCP Fetch/Write pasivo
• UDP Send/Receive

Ejemplos
Se suministran ejemplos y muestras para las herramientas de programación habituales que ilustran escenarios de integración.

Especificaciones técnicas

• Nombre del producto: S7-Simulation-PLC
• N.º de producto: 10110
• Precio: 299,00 EUR (sin IVA)
• Herramientas de programación compatibles: S7 for Windows®, STEP7
• Métodos de acceso: serie (null-modem), TCP/IP (IBHNet), Siemens ISO on TCP (RFC1006)
• Servidores/interfaces integrados: Modbus TCP Server, IBH OPC Server, DLL para transferencia rápida de datos
• Procesador de comunicaciones: compatible con Siemens CP343/CP443
• Protocolos compatibles: ISO on TCP (RFC1006), TCP/IP, UDP, Modbus TCP, IBHNet
• E/S: acceso a puertos hardware (no disponible en Windows Vista); monitor I/O integrado
