Software de visualización Update S5

de programaciónde supervisiónpara prueba

Resumen del producto
Actualización de S5 for Windows® de V1...V5 a la Versión 7. La actualización de V6 a V7 está disponible para descarga gratuita.

Novedades en la versión 7:

• Statusrecorder
• LogView
• Asistencia de entrada inteligente (Intelligent Input Assistance)
• Acceso en línea a un SIMATIC S5 vía SINEC L2
• Acceso en línea a un SIMATIC S5 vía H1
• Llamada de los paquetes COM de STEP5 en:
  • Windows XP (32/64 Bit)
  • Windows Vista (32/64 Bit)
  • Windows 7 (32/64 Bit)
  • Windows 8 (32/64 Bit)
  • Windows 10 (32/64 Bit)
  • Windows 11 (64 Bit)

Descripción detallada

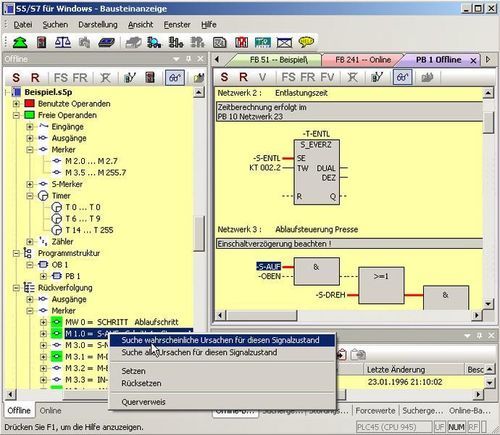

S5 for Windows® proporciona las herramientas para crear, modificar, probar y documentar programas STEP5 para PLC Siemens SIMATIC S5. Admite Statement List (STL), Function Block Diagram (FBD) y Ladder Diagram (LAD) y permite editar directamente programas S5 existentes sin importación/exportación. Mantiene compatibilidad con la unidad de programación original de Siemens. Las funciones S5 Doctor integradas ayudan en la resolución automática de fallos.

El Statusrecorder registra el estado de los bloques cuadro a cuadro con marcas temporales, lo que permite un análisis paso a paso y cambiar entre las presentaciones STL, CSF y LAD para un diagnóstico detallado.

La función Oscilloscope permite la monitorización y el análisis integrados de procesos dinámicos. Se pueden sondear múltiples señales E/S y variables locales con una sonda virtual, grabarlas, detener la grabación para análisis temporales, guardar los datos para archivos o enviarlos por correo electrónico.

Incluye un editor de tablas de símbolos con búsqueda y reemplazo, recableado y comprobación de sintaxis. El editor de segmentos múltiples facilita la creación de listas de instrucciones, FBD y LAD complejos con ratón y teclado. Se muestran y pueden editarse referencias cruzadas y archivos de símbolos con direcciones correctas. Las listas de instrucciones pueden convertirse en FBD o LAD cuando corresponda. La función de estado de CPU ofrece información sobre la pila de interrupciones, la pila de bloques y los datos del sistema.

S5 for Windows® permite llamar a los paquetes COM de STEP5. La comunicación con el PLC puede establecerse mediante un adaptador USB (soporte de adaptador USB para comunicación solo en Windows 2000 y Windows XP (32 Bit)).

G5 for Windows® para programación de secuencias (incluido) ofrece un editor gráfico para programación de secuencias dentro de programas STEP5. Soporta secuencias lineales, ramificaciones alternativas, ramificaciones simultáneas y saltos. Es compatible con SIEMENS GRAPH5 / GRAPH5/II y con los bloques estándar SIEMENS Function y Step Blocks.

Notas adicionales
ATENCIÓN: Por favor, deje un número de serie válido (S5W-xxxxxx-xxxx) en el área de mensaje para cada actualización durante el pago. Un número de serie solo puede actualizarse una vez. La actualización de V6 a V7 es gratuita.

Características / especificaciones técnicas

• N.º de producto: 10218
• Denominación: S5 for Windows® (Update Version 7)
• Precio indicado en la página: 290,00 € (excl. IVA)
• Diseñado para la programación Siemens SIMATIC S5 (STEP5)
• Presentaciones admitidas: FBD, LAD, STL
• Statusrecorder: registro cuadro a cuadro del estado de bloques con marcas temporales
• Oscilloscope: osciloscopio virtual para señales E/S y variables locales; grabación y guardado de señales
• Intelligent Input Assistance y LogView incluidos
• Acceso en línea a SIMATIC S5 vía SINEC L2 y H1
• Llamada de paquetes COM STEP5 en Windows XP, Vista, 7, 8, 10 y Windows 11 (64 Bit)
• Llamada de paquetes COM y comunicación mediante adaptador USB; soporte de adaptador USB en Windows 2000 y Windows XP (32 Bit) únicamente
• G5 for Windows® Step Sequence Programming incluido; compatible con SIEMENS GRAPH5 / GRAPH5/II
• Editor multi-segmento, editor de tabla simbólica, búsqueda y reemplazo, comprobación de sintaxis, referencias cruzadas
• Los datos registrados pueden guardarse para análisis o archivado
