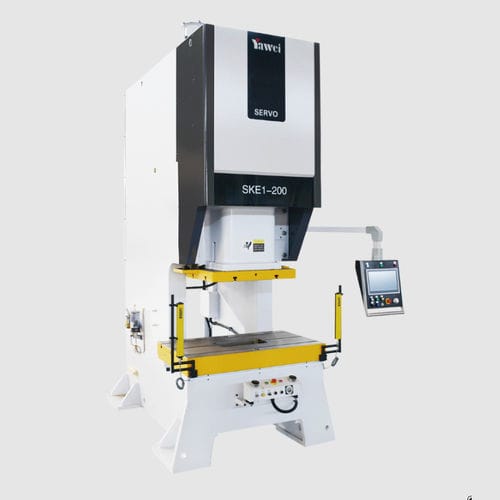

Prensa motorizada SKE1 series

eléctricaelectrónicade formado

Descripción del producto

• Dotada de un motor servo dedicado de baja velocidad y alto par para conformado y estampado controlados.
• Perfiles de movimiento programables que permiten ajustar y modificar la carrera y la velocidad durante la producción.
• Compensación automática del punto muerto inferior (BDC) con precisión inferior a 0,01 mm para estampado de precisión.
• Velocidad del deslizador ajustable de forma continua para adaptar la cadencia de producción y la estabilidad del proceso.
• Control servo inteligente para reducir el consumo energético y facilitar el mantenimiento.
• Altura de carrera y secuencia de movimiento programables para soportar producción flexible y cambios de serie rápidos.
• Perfiles de movimiento optimizables para mejorar la calidad de la pieza y prolongar la vida útil del troquel.
• Rendimiento de estampado fiable con menor impacto en la máquina y mantenimiento accesible.
• Función de ajuste fino mediante volante para acortar el tiempo de puesta a punto del troquel.

Parámetros del producto (por modelo)
SKE1-315
Capacidad nominal: 3150 kN
Carrera nominal: 8 mm
Recorrido del deslizador: 250 mm
Máx. carreras sin carga por minuto: 40 spm
Altura máxima de utillaje: 500 mm
Ajuste de altura de utillaje: 120 mm
Área inferior del deslizador (Izq/Der + Fr/Tr) (tipo I): 1000×720×110 mm
Área inferior del deslizador (tipo II): 1250×720×110 mm
Peso máximo del troquel superior: 1800 kg
Tamaño de la mesa: 1650×880×180 mm
Presión de aire: 0.6 MPa
Precisión de prensa: Japan JIS 1st class 1
Dimensiones máquina (L×A×H): 1900×2850×4500 mm
Capacidad del cojín de troquel: 236 kN
Recorrido del cojín: 125 mm
Área efectiva del cojín: 550×535 mm²
Valor máximo de par: 18000 N·m

SKE1-260
Capacidad nominal: 2600 kN
Carrera nominal: 7 mm
Recorrido del deslizador: 250 mm
Máx. carreras sin carga por minuto: 45 spm
Altura máxima de utillaje: 450 mm
Ajuste de altura de utillaje: 120 mm
Área inferior del deslizador (tipo I): 920×700×100 mm
Área inferior del deslizador (tipo II): 1250×700×100 mm
Peso máximo del troquel superior: 1800 kg
Tamaño de la mesa: 1500×840×180 mm
Presión de aire: 0.6 MPa
Precisión de prensa: Japan JIS 1st class 1
Dimensiones máquina (L×A×H): 1810×2560×4325 mm
Capacidad del cojín de troquel: 151 kN
Recorrido del cojín: 120 mm
Área efectiva del cojín: 540×455 mm²
Valor máximo de par: 14000 N·m

SKE1-200
Capacidad nominal: 2000 kN
Carrera nominal: 6 mm
Recorrido del deslizador: 200 mm
Máx. carreras sin carga por minuto: 50 spm
Altura máxima de utillaje: 460 mm
Ajuste de altura de utillaje: 110 mm
Área inferior del deslizador (tipo I): 850×630×90 mm
Área inferior del deslizador (tipo II): 1130×630×90 mm
Peso máximo del troquel superior: 1800 kg
Tamaño de la mesa: 1400×820×160 mm
Presión de aire: 0.6 MPa
Precisión de prensa: Japan JIS 1st class 1
Dimensiones máquina (L×A×H): 1680×2420×4060 mm
Capacidad del cojín de troquel: 122 kN
Recorrido del cojín: 110 mm
Área efectiva del cojín: 540×395 mm²
Valor máximo de par: 12000 N·m

SKE1-160
Capacidad nominal: 1600 kN
Carrera nominal: 6 mm
Recorrido del deslizador: 200 mm
Máx. carreras sin carga por minuto: 50 spm
Altura máxima de utillaje: 460 mm
Ajuste de altura de utillaje: 100 mm
Área inferior del deslizador (tipo I): 700×550×90 mm
Área inferior del deslizador (tipo II): 990×550×90 mm
Peso máximo del troquel superior: 1800 kg
Tamaño de la mesa: 1250×800×140 mm
Presión de aire: 0.6 MPa
Precisión de prensa: Japan JIS 1st class 1
Dimensiones máquina (L×A×H): 1400×2300×3800 mm
Capacidad del cojín de troquel: 100 kN
Recorrido del cojín: 80 mm
Área efectiva del cojín: 650×420 mm²
Valor máximo de par: 9000 N·m

SKE1-125
Capacidad nominal: 1250 kN
Carrera nominal: 6 mm
Recorrido del deslizador: 180 mm
Máx. carreras sin carga por minuto: 60 spm
Altura máxima de utillaje: 360 mm
Ajuste de altura de utillaje: 80 mm
Área inferior del deslizador (tipo I): 650×470×80 mm
Área inferior del deslizador (tipo II): 910×470×80 mm
Peso máximo del troquel superior: 800 kg
Tamaño de la mesa: 1200×600×110 mm
Presión de aire: 0.6 MPa
Precisión de prensa: Japan JIS 1st class 1
Dimensiones máquina (L×A×H): 1300×1900×3200 mm
Capacidad del cojín de troquel: 96 kN
Recorrido del cojín: 90 mm
Área efectiva del cojín: 420×345 mm²
Valor máximo de par: 6000 N·m

Características técnicas

• Serie: SKE1
• Rango de capacidades nominales (ejemplos): aprox. de 450 kN a 3150 kN
• Accionamiento: motor servo dedicado de baja velocidad y alto par con perfiles de movimiento programables
• Posicionamiento/precisión de estampado: compensación automática BDC < 0,01 mm
• Velocidad del deslizador: regulación continua; cadencias máximas según modelo
• Carrera y secuencia de movimiento programables para producción flexible
• Ajuste fino por volante para reducir el tiempo de puesta a punto del troquel
