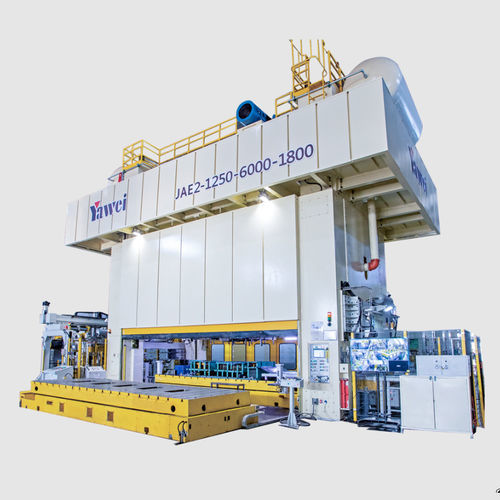

Prensa mecánica JAE2 series

de formadode embutidopara chapas

Descripción del producto

• Prensa mecánica cerrada de doble punto diseñada para estampado progresivo y operaciones de conformado pesado
• Diseño modular y estandarizado con grandes piezas soldadas en acero y recocido para alivio de tensiones
• Estructura de alta rigidez verificada mediante análisis por elementos finitos
• Disposición de columna guía y casquillo guía con engranaje excéntrico de rotación inversa
• Etapas de engranaje: dientes en espiga para alta velocidad, dientes rectos/molidos para baja velocidad
• Lubricación por circulación de aceite fino y guías largas de cuatro esquinas y ocho caras
• Embrague y freno neumático de gran par y baja inercia; opciones de personalización

Modelos disponibles

• JAE2-400
• JAE2-500
• JAE2-630
• JAE2-800
• JAE2-1000
• JAE2-1250
• JAE2-1600

Parámetros técnicos — JAE2-400
Fuerza nominal: 4000 kN
Recorrido de fuerza nominal: 13 mm
Longitud de carrera del deslizador: 500 mm
Frecuencia de carrera del deslizador: 8–18 veces/min
Altura máxima de montaje de troquel: 1200 mm
Ajuste de altura de montaje: 500 mm
Mesada de trabajo L×A: 3600 mm × 1800 mm
Fuerza pres/expulsión del cojín de estirado: 800 kN
Recorrido del cojín de estirado: 20–150 mm
Movimiento de mesa móvil: adelante/atrás

Parámetros técnicos — JAE2-500
Fuerza nominal: 5000 kN
Recorrido de fuerza nominal: 13 mm
Longitud de carrera del deslizador: 500 mm
Frecuencia de carrera del deslizador: 8–18 veces/min
Altura máxima de montaje de troquel: 1200 mm
Ajuste de altura de montaje: 500 mm
Mesada de trabajo L×A: 3600 mm × 1800 mm
Fuerza pres/expulsión del cojín de estirado: 1000 kN
Recorrido del cojín de estirado: 20–150 mm
Movimiento de mesa móvil: adelante/atrás

Parámetros técnicos — JAE2-630
Fuerza nominal: 6300 kN
Recorrido de fuerza nominal: 13 mm
Longitud de carrera del deslizador: 500 mm
Frecuencia de carrera del deslizador: 8–18 veces/min
Altura máxima de montaje de troquel: 1200 mm
Ajuste de altura de montaje: 500 mm
Mesada de trabajo L×A: 3600 mm × 1800 mm
Fuerza pres/expulsión del cojín de estirado: 1200 kN
Recorrido del cojín de estirado: 20–150 mm
Movimiento de mesa móvil: adelante/atrás

Parámetros técnicos — JAE2-800
Fuerza nominal: 8000 kN
Recorrido de fuerza nominal: 13 mm
Longitud de carrera del deslizador: 500 mm
Frecuencia de carrera del deslizador: 8–18 veces/min
Altura máxima de montaje de troquel: 1200 mm
Ajuste de altura de montaje: 500 mm
Mesada de trabajo L×A: 4000 mm × 1800 mm
Fuerza pres/expulsión del cojín de estirado: 1500 kN
Recorrido del cojín de estirado: 20–150 mm
Movimiento de mesa móvil: adelante/atrás

Parámetros técnicos — JAE2-1000
Fuerza nominal: 10000 kN
Recorrido de fuerza nominal: 13 mm
Longitud de carrera del deslizador: 600 mm
Frecuencia de carrera del deslizador: 8–18 veces/min
Altura máxima de montaje de troquel: 1200 mm
Ajuste de altura de montaje: 500 mm
Mesada de trabajo L×A: 4000 mm × 1800 mm
Fuerza pres/expulsión del cojín de estirado: 1500 kN
Recorrido del cojín de estirado: 20–200 mm
Movimiento de mesa móvil: adelante/atrás

Parámetros técnicos — JAE2-1250
Fuerza nominal: 12500 kN
Recorrido de fuerza nominal: 13 mm
Longitud de carrera del deslizador: 600 mm
Frecuencia de carrera del deslizador: 8–18 veces/min
Altura máxima de montaje de troquel: 1200 mm
Ajuste de altura de montaje: 500 mm
Mesada de trabajo L×A: 4500 mm × 1800 mm
Fuerza pres/expulsión del cojín de estirado: 1500 kN
Recorrido del cojín de estirado: 20–200 mm
Movimiento de mesa móvil: adelante/atrás

Parámetros técnicos — JAE2-1600
Fuerza nominal: 16000 kN
Recorrido de fuerza nominal: 13 mm
Longitud de carrera del deslizador: 800 mm
Frecuencia de carrera del deslizador: 8–18 veces/min
Altura máxima de montaje de troquel: 1200 mm
Ajuste de altura de montaje: 500 mm
Mesada de trabajo L×A: 5000 mm × 1800 mm
Fuerza pres/expulsión del cojín de estirado: 2000 kN
Recorrido del cojín de estirado: 20–250 mm
Movimiento de mesa móvil: adelante/atrás

Especificaciones generales

• Serie: JAE2
• Rango de fuerzas nominales: 4000 kN – 16000 kN
• Curso de fuerza nominal (todos los modelos): 13 mm
• Longitud de carrera del deslizador: 500–800 mm según modelo
• Frecuencia de carrera: 8–18 veces/min
• Altura máxima de montaje de troquel: 1200 mm; ajuste: 500 mm
• Dimensiones de mesa según modelo (3600–5000 mm × 1800 mm)
• Características: piezas principales soldadas con recocido, guías de precisión, lubricación por circulación de aceite, embrague/freno neumático

Notas
Los parámetros indicados corresponden a la configuración estándar. Para configuraciones específicas, interfaces de utillaje u opciones, consulte con el proveedor.
