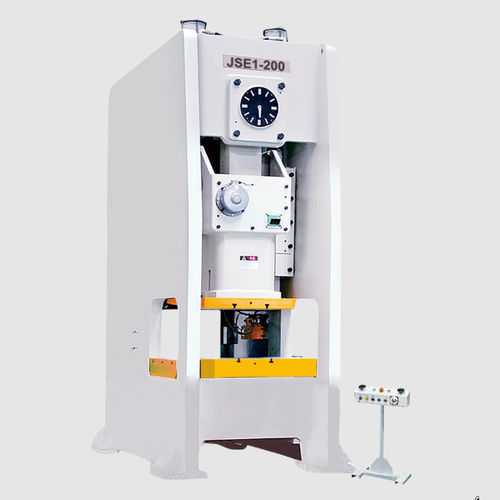

Prensa mecánica JSE1 series

para chapasde bastidorfija

Descripción del producto

• Alcanza precisión JIS Clase 1 para toda la máquina.
• Armazón de chapa soldada de alta rigidez.
• Unidad combinada de embrague y freno de alto rendimiento y baja inercia.
• Funcionamiento de bajo ruido.
• Mínimas variaciones en la altura del troquel y baja desviación dinámica del centro.
• Bajo juego global.
• Guías de seis caras con bloqueo fijo.
• Interfaz hombre–máquina amigable para operación simple y cómoda.

Modelos disponibles

• JSE1-315
• JSE1-260
• JSE1-200
• JSE1-160
• JSE1-110

JSE1-315 - Parámetros clave
Capacidad nominal: 3150 kN
Recorrido de capacidad nominal: 7 mm
Recorrido del deslizador: 300 mm
Golpes por minuto: 20–35 spm
Altura máxima del troquel: 550 mm
Ajuste de altura del troquel: 120 mm
Peso máximo del troquel superior: 900 kg
Área inferior del deslizador (L/R+F/B): 1400*900*100 mm
Tamaño de la mesa de trabajo (L/R+F/B): 1600*1000*180 mm
Abertura entre columnas (F/B+U/D): 1100*750 mm
Potencia motor principal: 30 kW
Presión de aire: 0.6 Mpa
Precisión de prensa: Japón JIS Clase 1
Dimensiones máquina: 2308*2945*4525 mm
Capacidad del cojín de troquel: 60 kN
Recorrido del cojín de troquel: 70 mm
Área efectiva del cojín: 410*260 mm^2


JSE1-260 - Parámetros clave
Capacidad nominal: 2600 kN
Recorrido de capacidad nominal: V(6 mm), H(4 mm)
Recorrido del deslizador: V(250 mm), H(100 mm)
Golpes por minuto: V(20–40 spm), H(40–75 spm)
Altura máxima del troquel: V(500 mm), H(460 mm)
Ajuste de altura del troquel: 120 mm
Peso máximo del troquel superior: 800 kg
Área inferior del deslizador (L/R+F/B): 920*700*100 mm
Tamaño de la mesa de trabajo (L/R+F/B): V(1300*900*180 mm), H(1300*700*180 mm)
Abertura entre columnas (F/B+U/D): V(950*660 mm), H(750*620 mm)
Potencia motor principal: 22 kW
Presión de aire: 0.6 Mpa
Precisión de prensa: Japón JIS Clase 1
Dimensiones máquina: 1978*2755*4490 mm
Capacidad del cojín de troquel: 140 kN
Recorrido del cojín de troquel: 100 mm
Área efectiva del cojín: 700*470 mm^2


JSE1-200 - Parámetros clave
Capacidad nominal: 2000 kN
Recorrido de capacidad nominal: V(6 mm), H(4 mm)
Recorrido del deslizador: V(200 mm), H(150 mm)
Golpes por minuto: V(20–45 spm), H(35–70 spm)
Altura máxima del troquel: V(450 mm), H(410 mm)
Ajuste de altura del troquel: 110 mm
Peso máximo del troquel superior: 800 kg
Área inferior del deslizador (L/R+F/B): 850*650*90 mm
Tamaño de la mesa de trabajo (L/R+F/B): V(1150*850*160 mm), H(1150*650*160 mm)
Abertura entre columnas (F/B+U/D): V(900*610 mm), H(700*570 mm)
Potencia motor principal: 15 kW
Presión de aire: 0.6 Mpa
Precisión de prensa: Japón JIS Clase 1
Dimensiones máquina: 1788*2590*4010 mm
Capacidad del cojín de troquel: 140 kN
Recorrido del cojín de troquel: 100 mm
Área efectiva del cojín: 640*470 mm^2


JSE1-160 - Parámetros clave
Capacidad nominal: 1600 kN
Recorrido de capacidad nominal: V(6 mm), H(4 mm)
Recorrido del deslizador: V(200 mm), H(80 mm)
Golpes por minuto: V(25–50 spm), H(50–100 spm)
Altura máxima del troquel: V(450 mm), H(350 mm)
Ajuste de altura del troquel: 100 mm
Peso máximo del troquel superior: 700 kg
Área inferior del deslizador (L/R+F/B): 700*580*90 mm
Tamaño de la mesa de trabajo (L/R+F/B): V(1000*750*140 mm), H(1000*580*140 mm)
Abertura entre columnas (F/B+U/D): V(800*560 mm), H(630*510 mm)
Potencia motor principal: 11 kW
Presión de aire: 0.6 Mpa
Precisión de prensa: Japón JIS Clase 1
Dimensiones máquina: 1617*2290*3420 mm
Capacidad del cojín de troquel: 100 kN
Recorrido del cojín de troquel: 80 mm
Área efectiva del cojín: 540*350 mm^2


JSE1-110 - Parámetros clave
Capacidad nominal: 1100 kN
Recorrido de capacidad nominal: V(5 mm), H(3 mm)
Recorrido del deslizador: V(180 mm), H(110 mm)
Golpes por minuto: V(30–65 spm), H(50–100 spm)
Altura máxima del troquel: V(350 mm), H(320 mm)
Ajuste de altura del troquel: 90 mm
Peso máximo del troquel superior: 450 kg
Área inferior del deslizador (L/R+F/B): 650*520*80 mm
Tamaño de la mesa de trabajo (L/R+F/B): V(900*700*110 mm), H(900*520*110 mm)
Abertura entre columnas (F/B+U/D): V(750*500 mm), H(570*470 mm)
Potencia motor principal: 7.5 kW
Presión de aire: 0.6 Mpa
Precisión de prensa: Japón JIS Clase 1
Dimensiones máquina: 1488*2040*3125 mm
Capacidad del cojín de troquel: 80 kN
Recorrido del cojín de troquel: 80 mm
Área efectiva del cojín: 500*300 mm^2


Características / especificaciones técnicas (resumen)

• Familia de modelos: serie JSE1
• Estándar de precisión: Japón JIS Clase 1
• Presión de aire (estándar): 0.6 Mpa
• Rango de carrera del deslizador: 150 mm a 300 mm (según modelo)
• Rango de potencia del motor principal: 7.5 kW a 30 kW (según modelo)
• Rango de capacidad del cojín de troquel: 60 kN a 151 kN (según modelo)
