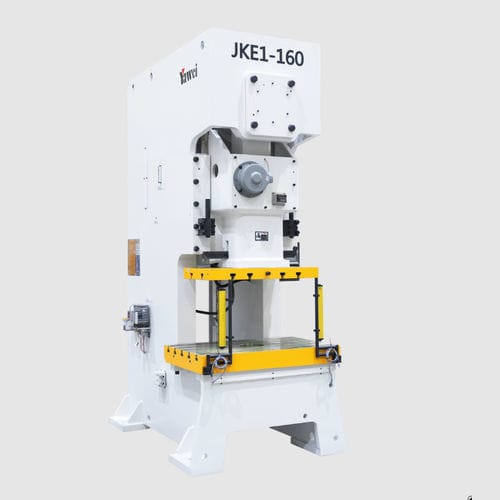

Prensa mecánica JKE1 series

de estampadopara chapasde cuello de cisne

Descripción del producto

• Alcanza una precisión de nivel 1 según la norma JIS en toda la máquina.
• Cuerpo de la máquina de alta rigidez, fabricado con chapas de acero de alta calidad soldadas entre sí.
• Funcionamiento silencioso.
• Deformación mínima del estampado.
• Carril guía rectangular ampliado de seis lados.
• Interfaz hombre-máquina intuitiva, que ofrece un manejo sencillo y cómodo.

Modelos disponibles

• JKE1-160
• JKE1-200
• JKE1-260
• JKE1-315
• JKE1-400

Parámetros del producto - JKE1-160 Capacidad nominal: 1600 kN Carrera de capacidad nominal: V (6 mm), H (4 mm) Carrera del carro: V (200 mm), H (80 mm) Ciclos por minuto: V (25-50 spm), H (50-100 spm) Altura máxima del juego de matrices: V (400 mm), H (460 mm) Ajuste de la altura de la matriz: 100 mm Área inferior del carro (tipo I): 700 × 580 × 90 mm Área inferior del carro (tipo II): 990 × 580 × 90 mm Peso máximo del troquel superior: 540 kg Dimensiones de la mesa de trabajo (L/R + F/B): 1250 × 760 × 150 mm Potencia del motor principal: 11 kW Presión de aire: 0,6 MPa Precisión de prensado: JIS de Japón, clase 1, nivel 1 Dimensiones de la máquina: 1478 × 2100 × 3400 mm Capacidad del cojín de matriz: 100 kN Recorrido del cojín de matriz: 80 mm Área efectiva del cojín de matriz: 660 × 420 mm² Parámetros del producto - JKE1-200 Capacidad nominal: 2000 kN Carrera de capacidad nominal: V (6 mm), H (4 mm) Carrera del carro: V (200 mm), H (100 mm) Ciclos por minuto: V (25-50 spm), H (45-80 spm) Altura máxima del juego de matrices: V (450 mm), H (500 mm) Ajuste de la altura de la matriz: 110 mm Área inferior del carro (tipo I): 850 × 650 × 90 mm Área inferior del carro (tipo II): 1130 × 650 × 90 mm Peso máximo del troquel superior: 800 kg Dimensiones de la mesa de trabajo (L/R + F/B): 1400 × 820 × 160 mm Potencia del motor principal: 15 kW Presión de aire: 0,6 MPa Precisión de prensado: JIS de Japón, clase 1, nivel 1 Dimensiones de la máquina: 1620 × 2350 × 3700 mm Capacidad del cojín de troquel: 140 kN Carrera del cojín de troquel: 100 mm Área efectiva del cojín de troquel: 660 × 460 mm² Parámetros del producto - JKE1-260 Capacidad nominal: 2600 kN Carrera de capacidad nominal: V (6,5 mm), H (4 mm) Recorrido del carro: V (250 mm), H (100 mm) Recorridos por minuto: V (20-40 spm), H (40-70 spm) Altura máxima del juego de troqueles: V (450 mm), H (525 mm) Ajuste de la altura del troquel: 120 mm Área inferior del carro (tipo I): 900 × 700 × 100 mm Área inferior del carro (tipo II): 1130 × 700 × 100 mm Peso máximo del troquel superior: 800 kg Dimensiones de la mesa de trabajo (L/R + F/B): 1550 × 840 × 180 mm Potencia del motor principal: 22 kW Presión de aire: 0,6 MPa Precisión de prensado: JIS de Japón, clase 1, nivel 1 Dimensiones de la máquina: 1760 × 2400 × 4200 mm Capacidad del cojín de matriz: 140 kN Recorrido del cojín de matriz: 100 mm Área efectiva del cojín de matriz: 660 × 460 mm² Parámetros del producto - JKE1-315 Capacidad nominal: 3150 kN Carrera de capacidad nominal: V (8 mm), H (6 mm) Carrera del carro: V (250 mm), H (100 mm) Ciclos por minuto: V (20-40 spm), H (30-50 spm) Altura máxima del juego de troqueles: V (500 mm), H (575 mm) Ajuste de la altura del troquel: 120 mm Área inferior del carro (tipo I): 1000 × 720 × 100 mm Peso máximo del troquel superior: 800 kg Dimensiones de la mesa de trabajo (L/R + F/B): 1650 × 880 × 180 mm Potencia del motor principal: 30 kW Presión de aire: 0,6 MPa Precisión de prensado: JIS de Japón, clase 1, nivel 1 Dimensiones de la máquina: 1900 × 2850 × 4500 mm Capacidad del cojín de troquel: 160 kN Recorrido del cojín de troquel: 110 mm Área efectiva del cojín de troquel: 700 × 460 mm² Parámetros del producto - JKE1-400 Capacidad nominal: 4000 kN Carrera de capacidad nominal: 8 mm Carrera del carro: 280 mm Ciclos por minuto: 20-35 spm Altura máxima del juego de troqueles: 550 mm Ajuste de la altura del troquel: 120 mm Área inferior del carro (tipo I): 1130 × 750 × 110 mm Peso máximo del troquel superior: 800 kg Dimensiones de la mesa de trabajo (L/R + F/B): 1750 × 900 × 200 mm Potencia del motor principal: 37 kW Presión de aire: 0,6 MPa Precisión de la prensa: JIS de Japón, clase 1 Dimensiones de la máquina: 1740 × 2730 × 4695 mm Capacidad del cojín de matriz: 140 kN Recorrido del cojín de matriz: 100 mm Área efectiva del cojín de matriz: 810 × 480 mm² Características / Especificaciones técnicas

• Norma de precisión: JIS de Japón, clase 1, nivel 1 (precisión a nivel de máquina).
• Presión de aire necesaria: 0,6 MPa.
• Potencia del motor principal (varía según el modelo): 11 kW (JKE1-160), 15 kW (JKE1-200), 22 kW (JKE1-260), 30 kW (JKE1-315), 37 kW (JKE1-400).
• La capacidad del cojín de matriz y la carrera varían según el modelo (ejemplos: 100 kN/80 mm para el JKE1-160; 140 kN/100 mm para los modelos JKE1-200 y JKE1-260; 160 kN/110 mm para el modelo JKE1-315).
• Múltiples opciones de modelos (serie JKE1) que cubren capacidades nominales desde 1600 kN hasta 4000 kN.
• Cuerpo de acero soldado de alta rigidez y carril guía rectangular de seis lados para reducir la deformación durante el estampado y minimizar el ruido.
• Interfaz hombre-máquina intuitiva para un manejo sencillo.
