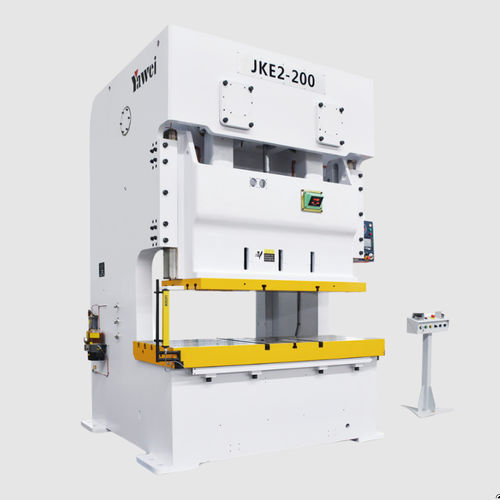

Prensa mecánica JKE2 series

de formadopara chapasde bastidor

Descripción del producto

• Serie JKE2: prensas mecánicas de bastidor en C con doble cigüeñal que alcanzan precisión JIS nivel 1 en toda la máquina.
• Armazón de chapa soldada de alta rigidez y guías rectangulares de seis caras alargadas para mejorar la precisión de posicionamiento y conformado.
• Dos ejes excéntricos giran en sentidos inversos para contrarrestar fuerzas laterales; alta capacidad anti-desplazamiento izquierda/derecha; funcionamiento estable y bajo ruido.
• Interfaz hombre‑máquina amigable para ajustes y operación simples; presión de aire requerida 0,6 MPa.

Parámetros del producto - JKE2-315
Capacidad nominal: 3150 kN
Carrera capacidad nominal: V 7 mm, H 3,5 mm
Carrera del balancín: V 300 mm, H 170 mm
Ciclos por minuto: V 20–35 ciclos/min, H 30–50 ciclos/min
Altura máxima de dados: V 550 mm, H 615 mm
Ajuste de altura de dados: 120 mm
Mesa superior (L×P×A): 2100 × 700 × 95 mm
Mesa inferior (L×P×A): 2750 × 900 × 190 mm
Motor principal: 30 kW
Presión de aire: 0,6 MPa
Precisión prensa: JIS nivel 1 (Japón)
Dimensiones máquina (L×A×H): 3010 × 2545 × 4689 mm
Área cojín de matriz: 640 × 470 (2 grupos) mm²

Parámetros del producto - JKE2-260
Capacidad nominal: 2600 kN
Carrera capacidad nominal: V 7 mm, H 3,5 mm
Carrera del balancín: V 280 mm, H 170 mm
Ciclos por minuto: V 20–35 ciclos/min, H 30–60 ciclos/min
Altura máxima de dados: V 550 mm, H 605 mm
Ajuste de altura de dados: 120 mm
Mesa superior (L×P×A): 2100 × 700 × 95 mm
Mesa inferior (L×P×A): 2700 × 900 × 710 mm
Motor principal: 22 kW
Presión de aire: 0,6 MPa
Precisión prensa: JIS nivel 1 (Japón)
Dimensiones máquina (L×A×H): 3000 × 2545 × 4304 mm
Área cojín de matriz: 640 × 470 (2 grupos) mm²

Parámetros del producto - JKE2-200
Capacidad nominal: 2000 kN
Carrera capacidad nominal: V 6 mm, H 3 mm
Carrera del balancín: V 250 mm, H 150 mm
Ciclos por minuto: V 25–45 ciclos/min, H 35–70 ciclos/min
Altura máxima de dados: V 500 mm, H 550 mm
Ajuste de altura de dados: 120 mm
Mesa superior (L×P×A): 1850 × 650 × 95 mm
Mesa inferior (L×P×A): 2400 × 840 × 170 mm
Motor principal: 18,5 kW
Presión de aire: 0,6 MPa
Precisión prensa: JIS nivel 1 (Japón)
Dimensiones máquina (L×A×H): 2620 × 2235 × 3849 mm
Área cojín de matriz: 640 × 470 (2 grupos) mm²

Parámetros del producto - JKE2-160
Capacidad nominal: 1600 kN
Carrera capacidad nominal: V 6 mm, H 3 mm
Carrera del balancín: V 200 mm, H 130 mm
Ciclos por minuto: V 35–55 ciclos/min, H 40–85 ciclos/min
Altura máxima de dados: V 450 mm, H 485 mm
Ajuste de altura de dados: 100 mm
Mesa superior (L×P×A): 1600 × 550 × 70 mm
Mesa inferior (L×P×A): 2000 × 760 × 150 mm
Motor principal: 15 kW
Presión de aire: 0,6 MPa
Precisión prensa: JIS nivel 1 (Japón)
Dimensiones máquina (L×A×H): 2200 × 1940 × 3709 mm
Área cojín de matriz: 540 × 350 (2 grupos) mm²

Parámetros del producto - JKE2-110
Capacidad nominal: 1100 kN
Carrera capacidad nominal: V 5 mm, H 3 mm
Carrera del balancín: V 180 mm, H 110 mm
Ciclos por minuto: V 35–65 ciclos/min, H 50–100 ciclos/min
Altura máxima de dados: V 400 mm, H 435 mm
Ajuste de altura de dados: 100 mm
Mesa superior (L×P×A): 1400 × 500 × 70 mm
Mesa inferior (L×P×A): 1800 × 650 × 130 mm
Motor principal: 11 kW
Presión de aire: 0,6 MPa
Precisión prensa: JIS nivel 1 (Japón)
Dimensiones máquina (L×A×H): 2000 × 1745 × 3059 mm
Área cojín de matriz: 350 × 235 (2 grupos) mm²

Características / Especificaciones técnicas

• Serie: JKE2 (JKE2-110, -160, -200, -260, -315)
• Precisión: JIS nivel 1 en toda la máquina
• Estructura: bastidor soldado de chapa de alta rigidez; guías rectangulares de seis caras
• Anti-desplazamiento: fuerte capacidad anti-carga lateral mediante la rotación inversa de dobles excéntricos
• Operación: interfaz hombre‑máquina intuitiva para ajustes y mantenimiento
• Presión de aire: 0,6 MPa (todos los modelos)
• Ajuste de altura de matriz: 100 mm o 120 mm según modelo
• Potencia motor principal: 11–30 kW según modelo
