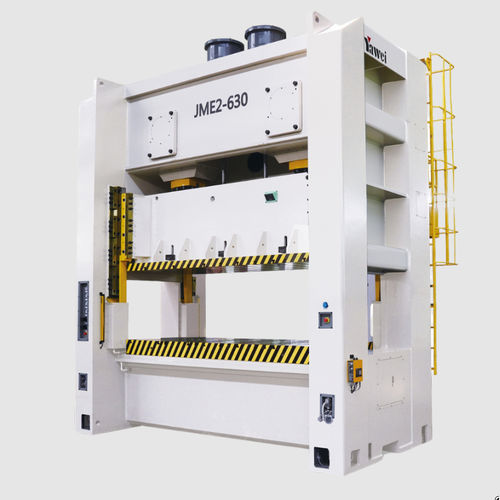

Prensa motorizada JME2 series

eléctricade formadode estampado

Descripción del producto

• Alcanza una precisión de nivel 1 según la norma JIS en toda la máquina.
• Cuerpo de la máquina de alta rigidez, fabricado con chapas de acero de alta calidad soldadas entre sí.
• Gran capacidad de carga anti-desplazamiento tanto a la izquierda como a la derecha.
• Contrarresta las fuerzas laterales mediante la rotación inversa de dos ejes excéntricos.
• Bajo nivel de ruido.
• Carril guía rectangular de seis caras y alta precisión.
• Interfaz hombre-máquina intuitiva, que ofrece un manejo sencillo y cómodo.

Parámetros del producto Modelo: JME2-630 Capacidad nominal: 6300 kN Carrera de capacidad nominal: Mesa superior (10 mm), Mesa superior grande (10 mm) Carrera del carro: Mesa superior (300 mm), Mesa superior grande (300 mm) Ciclos por minuto: Encimera (20-35 c.p.m.), Encimera grande (20-35 c.p.m.) Altura máxima del juego de troqueles: Encimera (600 mm), Encimera grande (600 mm) Ajuste de la altura del troquel: 120 mm Área inferior de la corredera (izq./der. + del. / tras.): Mesa estándar (2840 × 1100 mm), Mesa grande (3200 × 1100 mm) Dimensiones de la mesa de trabajo (L/R + F/B): encimera (3100 × 1200 mm), encimera grande (3300 × 1200 mm) Apertura en los montantes (F/B + U/D): Encimera (1000 × 700 mm), encimera grande (1100 × 700 mm) Potencia del motor principal: 75 kW Presión de aire: 0,6 MPa Precisión de prensado: JIS de Japón, clase 1 Modelo: JME2-500 Capacidad nominal: 5000 kN Carrera de capacidad nominal: Mesa de trabajo (10 mm), Mesa de trabajo grande (10 mm) Carrera del carro: Mesa de trabajo (300 mm), Mesa de trabajo grande (300 mm) Ciclos por minuto: Mesa estándar (20-35 c.p.m.), Mesa grande (20-25 c.p.m.) Altura máxima del juego de troqueles: Mesa estándar (600 mm), Mesa grande (600 mm) Ajuste de altura del troquel: 120 mm Área inferior de la corredera (izq./der. + del. / tras.): encimera (2700 × 1100 mm), encimera grande (3200 × 1100 mm) Dimensiones de la mesa de trabajo (L/R + F/B): encimera (2900 × 1200 mm), encimera grande (3300 × 1200 mm) Apertura en los montantes (F/B + U/D): Encimera (1000 × 700 mm), encimera grande (1100 × 700 mm) Potencia del motor principal: 55 kW Presión de aire: 0,6 MPa Precisión de prensado: JIS de Japón, clase 1 Modelo: JME2-400 Capacidad nominal: 4000 kN Carrera de capacidad nominal: Encimera (7 mm), Encimera grande (10 mm) Carrera del carro: Encimera (300 mm), Encimera grande (300 mm) Ciclos por minuto: Encimera (20-35 c.p.m.), Encimera grande (15-25 c.p.m.) Altura máxima del juego de troqueles: Encimera (550 mm), Encimera grande (550 mm) Ajuste de altura del troquel: 120 mm Área inferior de la corredera (L/R + F/B): encimera (2720 × 1000 mm), encimera grande (3100 × 1000 mm) Dimensiones de la mesa de trabajo (L/R + F/B): Encimera (1600 × 750 mm), encimera grande (3300 × 1100 mm) Apertura en los montantes (delantero/trasero + superior/inferior): Encimera (600 × 400 mm), encimera grande (900 × 600 mm) Potencia del motor principal: 37 kW Presión de aire: 0,6 MPa Precisión de prensado: JIS de Japón, clase 1 Modelo: JME2-315 Capacidad nominal: 3150 kN Carrera de capacidad nominal: V (7 mm), H (3 mm) Carrera del carro: V (300 mm), H (170 mm) Carreras por minuto: V (20-35 c.p.m.), H (30-50 c.p.m.) Altura máxima del juego de troqueles: V (550 mm), H (450 mm) Ajuste de la altura del troquel: 120 mm Área inferior del carro (izq./der. + del./tras.): 2450 × 900 mm Dimensiones de la mesa de trabajo (L/R + F/B): 2550 × 1000 mm Apertura entre montantes (F/B + U/D): 900 × 600 mm Potencia del motor principal: 30 kW Presión de aire: 0,6 MPa Precisión de prensado: JIS de Japón, clase 1 Modelo: JME2-260 Capacidad nominal: 2600 kN Carrera de capacidad nominal: V (7 mm), H (3 mm) Carrera del carro: V (280 mm), H (170 mm) Carreras por minuto: V (20-40 c.p.m.), H (30-60 c.p.m.) Altura máxima del juego de matrices: V (550 mm), H (450 mm) Ajuste de la altura de la matriz: 120 mm Área inferior del carro (izquierda/derecha + delante/detrás): 2450 × 900 mm Dimensiones de la mesa de trabajo (L/R + F/B): 2550 × 1000 mm Apertura entre montantes (F/B + U/D): 900 × 600 mm Potencia del motor principal: 30 kW Presión de aire: 0,6 MPa Precisión de prensado: JIS de Japón, clase 1 Características / especificaciones técnicas

• Estándar de precisión: JIS de Japón, clase 1 (precisión de prensado a nivel de máquina).
• Estructura: Cuerpo de la máquina de chapa de acero soldada de alta rigidez.
• Guías: Carril guía rectangular de alta precisión con extensión en las seis caras.
• Accionamiento / equilibrio: Ejes excéntricos dobles con rotación inversa para contrarrestar las fuerzas laterales y proporcionar una gran capacidad de carga anti-desplazamiento a izquierda y derecha.
• Funcionamiento: Interfaz hombre-máquina intuitiva para un manejo sencillo y cómodo.
• Medio de funcionamiento: Presión de aire requerida de 0,6 MPa (típica en todos los modelos).
• Modelos y especificaciones disponibles: JME2-630, JME2-500, JME2-400, JME2-315, JME2-260 (véanse los parámetros específicos de cada modelo más arriba).
