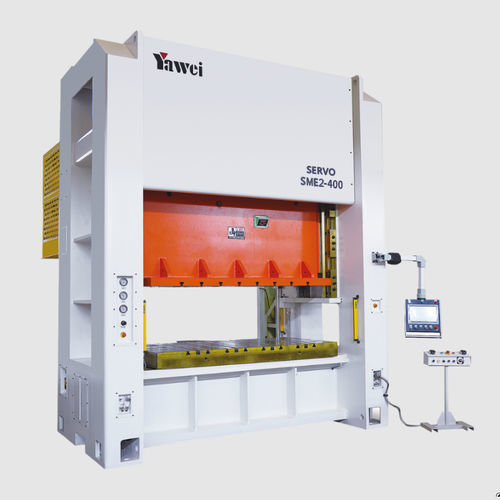

Prensa eléctrica SME2 series

electrónicade formadode estampado

Descripción del producto

• Prensa pórtico de doble punto accionada por servomotor de baja velocidad y alto par, diseñada para estampado y conformado de precisión.
• Perfiles de movimiento y altura de carrera programables para soportar secuencias de producción flexibles.
• Compensación automática en el punto muerto inferior que proporciona precisión de estampado inferior a 0,01 mm.
• Velocidad del deslizante ajustable de forma continua (sin pasos) para optimizar tiempos de ciclo y productividad.
• Control servo inteligente para reducir el consumo energético y la huella de carbono.
• Ajuste fino mediante volante para reducir el tiempo de ajuste de troqueles.

Modelos disponibles

• SME2-260
• SME2-315
• SME2-400
• SME2-500
• SME2-630

SME2-260
Capacidad nominal: 2600 kN
Carrera nominal: 7 mm
Recorrido del deslizador: 280 mm
Máx. carreras sin carga por minuto: 40 spm
Altura máxima de utillaje: 550 mm
Ajuste de altura de utillaje: 120 mm
Área inferior del deslizador (Izq/Dcha + Fr/Tr): 2450 × 900 mm
Tamaño de la mesa (Izq/Dcha + Fr/Tr): 2550 × 1000 mm
Abertura en montantes (Fr/Tr + Arr/Ab): 900 × 600 mm
Presión de aire: 0,6 MPa
Precisión de prensa: Japan JIS 1st class 1
Dimensiones máquina (L × W × H): 3600 × 1770 × 4749 mm
Capacidad/recorrido cojín de aire: 100 kN / 100 mm
Capacidad/recorrido cojín de cilindro de aire: 125 kN / 100 mm
Valor máximo de par: 14000 N·m

SME2-315
Capacidad nominal: 3150 kN
Carrera nominal: 7 mm
Recorrido del deslizador: 300 mm
Máx. carreras sin carga por minuto: 30 spm
Altura máxima de utillaje: 550 mm
Ajuste de altura de utillaje: 120 mm
Área inferior del deslizador (Izq/Dcha + Fr/Tr): 2450 × 900 mm
Tamaño de la mesa (Izq/Dcha + Fr/Tr): 2550 × 1000 mm
Abertura en montantes (Fr/Tr + Arr/Ab): 900 × 600 mm
Presión de aire: 0,6 MPa
Precisión de prensa: Japan JIS 1st class 1
Dimensiones máquina (L × W × H): 3900 × 3080 × 4965 mm
Capacidad/recorrido cojín de aire: 100 kN / 100 mm
Capacidad/recorrido cojín de cilindro de aire: 125 kN / 100 mm
Valor máximo de par: 18000 N·m

SME2-400
Capacidad nominal: 4000 kN
Carrera nominal: 10 mm
Recorrido del deslizador: 300 mm
Máx. carreras sin carga por minuto: 30 spm
Altura máxima de utillaje: 550 mm
Ajuste de altura de utillaje: 120 mm
Área inferior del deslizador (Izq/Dcha + Fr/Tr): 2800 × 1400 mm
Tamaño de la mesa (Izq/Dcha + Fr/Tr): 2900 × 1400 mm
Abertura en montantes (Fr/Tr + Arr/Ab): 1100 × 600 mm
Presión de aire: 0,6 MPa
Precisión de prensa: Japan JIS 1st class 1
Dimensiones máquina (L × W × H): 4100 × 3200 × 5260 mm
Capacidad/recorrido cojín de aire: 100 kN / 100 mm
Capacidad/recorrido cojín de cilindro de aire: 140 kN / 100 mm
Valor máximo de par: 12000 × 2 N·m

SME2-500
Capacidad nominal: 5000 kN
Carrera nominal: 10 mm
Recorrido del deslizador: 300 mm
Máx. carreras sin carga por minuto: 30 spm
Altura máxima de utillaje: 600 mm
Ajuste de altura de utillaje: 120 mm
Área inferior del deslizador (Izq/Dcha + Fr/Tr): 3200 × 1100 mm
Tamaño de la mesa (Izq/Dcha + Fr/Tr): 3300 × 1200 mm
Abertura en montantes (Fr/Tr + Arr/Ab): 1100 × 700 mm
Presión de aire: 0,6 MPa
Precisión de prensa: Japan JIS 1st class 1
Dimensiones máquina (L × W × H): 4500 × 2100 × 5670 mm
Capacidad/recorrido cojín de aire: 140 kN / 100 mm
Capacidad/recorrido cojín de cilindro de aire: 140 kN / 100 mm
Valor máximo de par: 14000 × 2 N·m

SME2-630
Capacidad nominal: 6300 kN
Carrera nominal: 10 mm
Recorrido del deslizador: 300 mm
Máx. carreras sin carga por minuto: 30 spm
Altura máxima de utillaje: 600 mm
Ajuste de altura de utillaje: 120 mm
Área inferior del deslizador (Izq/Dcha + Fr/Tr): 3200 × 1200 mm
Tamaño de la mesa (Izq/Dcha + Fr/Tr): 3300 × 1300 mm
Abertura en montantes (Fr/Tr + Arr/Ab): 1100 × 700 mm
Presión de aire: 0,6 MPa
Precisión de prensa: Japan JIS 1st class 1
Dimensiones máquina (L × W × H): 4600 × 2125 × 5670 mm
Capacidad/recorrido cojín de aire: 140 kN / 100 mm
Capacidad/recorrido cojín de cilindro de aire: 150 kN / 100 mm
Valor máximo de par: 18000 × 2 N·m

Especificaciones técnicas

• Nombre del producto: Prensa servo pórtico de doble punto
• Marca: Jiangsu Yawei Machine Tool Co., Ltd.
• Serie / Familia: Serie SME2 (SME2-260 / SME2-315 / SME2-400 / SME2-500 / SME2-630)
• Servomotor: baja velocidad, alto par; perfiles de movimiento y altura de carrera programables
• Precisión: compensación automática en punto muerto inferior < 0,01 mm; Japan JIS 1st class 1
• Control de velocidad: ajuste continuo de la velocidad del deslizador (sin pasos)
• Energía & medio ambiente: control servo inteligente para ahorro energético y reducción de emisiones
• Cojines de troquel: opciones de cojín de aire y cilindro según modelo
• Rango de capacidades: 2600 kN a 6300 kN según modelo
• Velocidades máximas sin carga: hasta 40 spm (según modelo)
• Dimensiones de mesa y deslizador: variables según modelo (ver fichas)
• Auxiliar: ajuste fino por volante para reducir tiempos de prueba de troquel
