Prensa motorizada JME1 series
electromecánicade estampadocontrolada por PLC

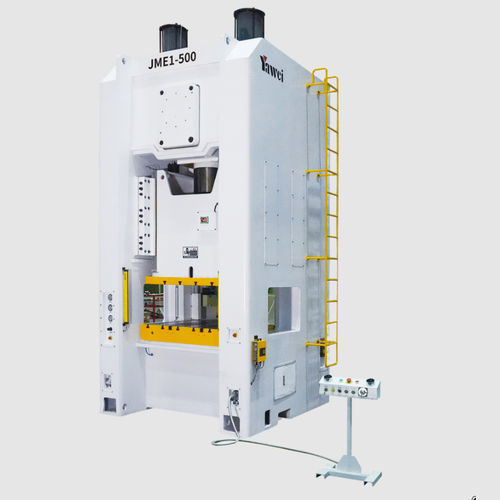

Prensa motorizada - JME1 series - JIANGSU YAWEI MACHINE TOOL - electromecánica / de estampado / controlada por PLC

Añadir a mis favoritos

Añadir al comparador

Características

Accionamiento

motorizada, electromecánica

Función

de estampado

Sistema de mando

controlada por PLC

Otras características

de alta precisión

Fuerza

Máx.: 6.300 kN

Mín.: 2.600 kN

Cadencia (golpes/min)

Máx.: 40 p/min

Mín.: 20 p/min

Carrera

Máx.: 300 mm
(11,811 in)

Mín.: 250 mm
(9,843 in)

Anchura de la mesa

Máx.: 1.100 mm
(43 in)

Mín.: 900 mm
(35 in)

Longitud de la mesa

Máx.: 1.500 mm
(59 in)

Mín.: 1.250 mm
(49 in)

Descripción

Visión general

Precisión de prensa a nivel de máquina conforme a JIS Japón clase 1.
Marco de alta rigidez en chapas de acero soldadas.
Bajo nivel de ruido y mínima deformación en el estampado.
Compatible con accionamientos multieje de velocidad variable e integración en líneas de automatización.
Interfaz HMI fácil de usar para operación sencilla.

Modelos disponibles

JME1-630
JME1-500
JME1-400
JME1-315
JME1-260

Parámetros técnicos
JME1-630
Fuerza nominal: 6300 kN
Recorrido de fuerza nominal: 7 mm
Recorrido del vástago: 300 mm
Golpes por minuto: 20–30 spm
Altura máxima de matriz: 650 mm
Ajuste de altura de matriz: 150 mm
Área inferior del vástago (Izq/Der × Del/Tras): 1400×900 mm
Tamaño de la mesa (Izq/Der × Del/Tras × espesor): 1500×1100×220 mm
Apertura entre montantes (Del/Tras × Sup/Inf): 1000×600 mm
Potencia del motor principal: 55 kW
Presión de aire: 0.6 MPa
Precisión de la prensa: JIS Japón 1ª clase 1

JME1-500
Fuerza nominal: 5000 kN
Recorrido de fuerza nominal: 7 mm
Recorrido del vástago: 300 mm
Golpes por minuto: 20–35 spm
Altura máxima de matriz: 650 mm
Ajuste de altura de matriz: 150 mm
Área inferior del vástago (Izq/Der × Del/Tras): 1400×900 mm
Tamaño de la mesa (Izq/Der × Del/Tras × espesor): 1500×1100×220 mm
Apertura entre montantes (Del/Tras × Sup/Inf): 1000×600 mm
Potencia del motor principal: 45 kW
Presión de aire: 0.6 MPa
Precisión de la prensa: JIS Japón 1ª clase 1

JME1-400
Fuerza nominal: 4000 kN
Recorrido de fuerza nominal: 7 mm
Recorrido del vástago: 300 mm
Golpes por minuto: 20–40 spm
Altura máxima de matriz: 600 mm
Ajuste de altura de matriz: 150 mm
Área inferior del vástago (Izq/Der × Del/Tras): 1400×900 mm
Tamaño de la mesa (Izq/Der × Del/Tras × espesor): 1500×1100×220 mm
Apertura entre montantes (Del/Tras × Sup/Inf): 900×600 mm
Potencia del motor principal: 37 kW
Presión de aire: 0.6 MPa
Precisión de la prensa: JIS Japón 1ª clase 1

JME1-315
Fuerza nominal: 3150 kN
Recorrido de fuerza nominal: 7 mm
Recorrido del vástago: 250 mm
Golpes por minuto: 20–40 spm
Altura máxima de matriz: 550 mm
Ajuste de altura de matriz: 120 mm
Área inferior del vástago (Izq/Der × Del/Tras): 1100×750 mm
Tamaño de la mesa (Izq/Der × Del/Tras × espesor): 1250×900×200 mm
Apertura entre montantes (Del/Tras × Sup/Inf): 800×600 mm
Potencia del motor principal: 30 kW
Presión de aire: 0.6 MPa
Precisión de la prensa: JIS Japón 1ª clase 1

JME1-260
Fuerza nominal: 2600 kN
Recorrido de fuerza nominal: 7 mm
Recorrido del vástago: 250 mm
Golpes por minuto: 20–40 spm
Altura máxima de matriz: 550 mm
Ajuste de altura de matriz: 120 mm
Área inferior del vástago (Izq/Der × Del/Tras): 1100×700 mm
Tamaño de la mesa (Izq/Der × Del/Tras × espesor): 1250×850×180 mm
Apertura entre montantes (Del/Tras × Sup/Inf): 750×550 mm
Potencia del motor principal: 22 kW
Presión de aire: 0.6 MPa
Precisión de la prensa: JIS Japón 1ª clase 1

Características / especificaciones técnicas

Precisión: conforme a JIS Japón 1ª clase (precisión a nivel de máquina).
Estructura: bastidor soldado en chapa de acero de alta rigidez.
Capacidad de estampado: bajo nivel sonoro y mínima deformación.
Accionamiento/expansión: soporta accionamientos multieje de velocidad variable e integración en líneas automatizadas.
Control: HMI intuitiva para operación y mantenimiento en planta.
Presión de aire de trabajo estándar: 0.6 MPa.
