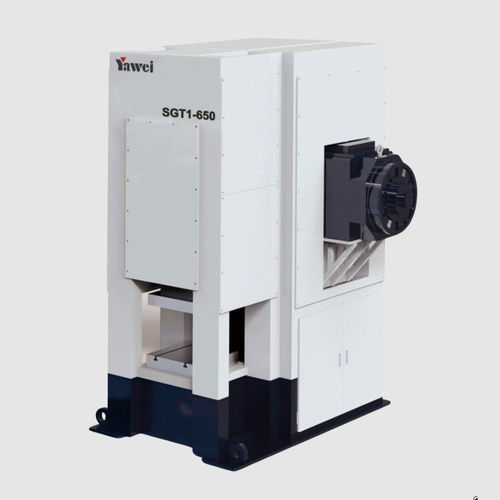

Prensa mecánica SGT1 series

de formadode palancauniversal

Descripción del producto

• Diseño universal, estandarizado y modular para configuración y mantenimiento flexibles
• Grandes piezas en acero soldado, con inspección de soldaduras y recocido para alivio de tensiones
• Estructura de alta rigidez con rigidez aproximada de 1/16000–1/20000
• Mecanizado de alto rendimiento con holguras mínimas; la precisión cumple normas especializadas
• Proceso de rectificado de dientes tipo espiga (hebra en espiga) que consigue precisión de engranajes de nivel 6
• Sistema de lubricación por circulación automática de aceite fino
• Guías ultra-largas de alta precisión de cuatro ángulos y ocho caras para mejorar posicionamiento y repetibilidad
• Protección contra sobrecarga de alta sensibilidad para salvaguardar el dado en cargas anormales
• Dispositivo de mantenimiento de presión por palanca articulada que permite conformado de alta precisión
• Dispositivo opcional de elevación de tres estaciones para procesamiento continuo

Parámetros del producto
SGT1-400
Fuerza nominal: 4000 kN
Carrera de fuerza nominal: 3 mm
Longitud de carrera del deslizador: 200 mm
Frecuencia de carrera del deslizador: 50 carreras/min
Altura máxima de montaje de troquel: 450 mm
Ajuste de altura de montaje: 50 mm
Dimensiones izquierda-derecha de la mesa de trabajo: 700×500 mm
Dimensiones delante-detrás de la mesa: 700×600 mm
Empuje inferior (fuerza de expulsión): 200 kN
Empuje inferior (carrera): 100 mm

SGT1-650
Fuerza nominal: 6500 kN
Carrera de fuerza nominal: 3 mm
Longitud de carrera del deslizador: 250 mm
Frecuencia de carrera del deslizador: 40 carreras/min
Altura máxima de montaje de troquel: 550 mm
Ajuste de altura de montaje: 50 mm
Dimensiones izquierda-derecha de la mesa de trabajo: 800×750 mm
Dimensiones delante-detrás de la mesa: 800×750 mm
Empuje inferior (fuerza de expulsión): 320 kN
Empuje inferior (carrera): 100 mm

SGT1-800
Fuerza nominal: 8000 kN
Carrera de fuerza nominal: 3 mm
Longitud de carrera del deslizador: 250 mm
Frecuencia de carrera del deslizador: 40 carreras/min
Altura máxima de montaje de troquel: 650 mm
Ajuste de altura de montaje: 50 mm
Dimensiones izquierda-derecha de la mesa de trabajo: 950×900 mm
Dimensiones delante-detrás de la mesa: 950×900 mm
Empuje inferior (fuerza de expulsión): 400 kN
Empuje inferior (carrera): 100 mm

SGT1-1000
Fuerza nominal: 10000 kN
Carrera de fuerza nominal: 3 mm
Longitud de carrera del deslizador: 280 mm
Frecuencia de carrera del deslizador: 40 carreras/min
Altura máxima de montaje de troquel: 650 mm
Ajuste de altura de montaje: 50 mm
Dimensiones izquierda-derecha de la mesa de trabajo: 1000×900 mm
Dimensiones delante-detrás de la mesa: 1000×900 mm
Empuje inferior (fuerza de expulsión): 500 kN
Empuje inferior (carrera): 110 mm

SGT1-1250
Fuerza nominal: 12500 kN
Carrera de fuerza nominal: 8 mm
Longitud de carrera del deslizador: 250 mm
Frecuencia de carrera del deslizador: 30 carreras/min
Altura máxima de montaje de troquel: 680 mm
Ajuste de altura de montaje: 50 mm
Dimensiones izquierda-derecha de la mesa de trabajo: 1800×1600 mm
Dimensiones delante-detrás de la mesa: 1800×1600 mm
Empuje inferior (fuerza de expulsión): 600 kN
Empuje inferior (carrera): 110 mm

SGT1-1600
Fuerza nominal: 16000 kN
Carrera de fuerza nominal: 8 mm
Longitud de carrera del deslizador: 230 mm
Frecuencia de carrera del deslizador: 30 carreras/min
Altura máxima de montaje de troquel: 700 mm
Ajuste de altura de montaje: 50 mm
Dimensiones izquierda-derecha de la mesa de trabajo: 1800×1600 mm
Dimensiones delante-detrás de la mesa: 1800×1600 mm
Empuje inferior (fuerza de expulsión): 650 kN
Empuje inferior (carrera): 110 mm

Características / Especificaciones técnicas

• Sistema SGT1 con múltiples variantes de modelo (SGT1-400 a SGT1-1600)
• Componentes principales soldados en acero con inspección de soldaduras y recocido para alivio de tensiones
• Estructura de alta rigidez (≈1/16000–1/20000) para conformado de precisión
• Rectificado de dientes en espiga para alta precisión de engranajes (nivel 6)
• Sistema de lubricación por circulación de aceite fino para funcionamiento estable
• Guías de alta precisión y diseño de guía ultra-largo para mayor precisión de posicionamiento
• Protección contra sobrecarga para proteger matriz y máquina ante cargas anormales
• Dispositivo de mantenimiento de presión por palanca articulada para conformado de alta precisión
• Opción de dispositivo de elevación de tres estaciones para procesos continuos
• Capacidades por modelo: fuerza nominal, carrera del deslizador, longitud de carrera, frecuencia, altura de montaje, ajuste, dimensiones de la mesa, fuerza y carrera de expulsión
