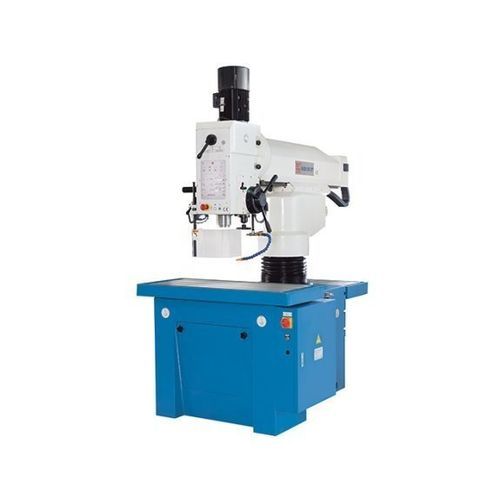

Centro de taladrado radial KSR 50 VT

para acerode alta precisiónde velocidad variable

Descripción general
Los taladros radiales de la serie KSR operan bajo el principio de llevar la herramienta a la pieza y ofrecen perforación de alta velocidad con gran flexibilidad. El KSR 50 VT incorpora avance de pinola controlado electrónicamente por servomotor y una pantalla táctil que ayuda a seleccionar parámetros correctos para perforado y roscado. Adecuado para producción unitaria y series pequeñas, así como mantenimiento, construcción de utillaje y estructuras de acero.

Puntos destacados

• Concepto de manejo único con tres estaciones de trabajo
• Control ampliado de funciones mediante pantalla táctil
• Avance de la caña accionado por servomotor para avances variables y precisos
• Guías lineales para un movimiento del brazo suave y de alta precisión
• Amplia área de trabajo ampliable con mesas giratorias y angulares opcionales
• 3 años de garantía en la pantalla táctil

Detalles del producto

• Mesa, columna, matriz superior y cabeza de engranaje en hierro fundido de alta calidad y paredes gruesas para rigidez y durabilidad
• El gran área de trabajo puede ampliarse con mesas giratorias y angulares opcionales para variadas opciones de sujeción y mecanizado
• La matriz superior funciona en dos grandes guías lineales de rodillos, ofreciendo posicionamiento preciso y bajo mantenimiento
• Fijaciones de sujeción hidráulicas en columna y matriz superior
• Transmisión de husillo principal con 2 pasos de engranaje y velocidad ajustable de forma continua en cada paso
• La cabeza de perforación puede rotar ±45° para taladros angulares
• Sistema de lubricación central para simplificar el mantenimiento

Avance de pinola controlado electrónicamente (servo)

• Servomotor que proporciona control de avance de la pinola de forma continua y variable
• Tope de profundidad ajustado electrónicamente con precisión de posicionamiento ±0,1 mm

Pantalla táctil / Control

• Todas las funciones de la máquina se controlan y muestran en la pantalla táctil
• Selección de unidades de medida por el operador (mm o pulg)
• Modo de roscado: inversión automática de la dirección de la pinola al alcanzar la profundidad de rosca seleccionada
• Pantallas de alarma y estado para advertir al operador sobre errores de funcionamiento
• El software ofrece recomendaciones de rpm y avance en relación con el tamaño del taladro
• El sistema de refrigeración de alto rendimiento se activa desde la pantalla táctil

Especificaciones técnicas
Área de trabajo
Capacidad de taladrado: 50 mm
Capacidad de roscado, acero: M 32
Portabocas (throat depth): 960 mm
Distancia nariz del husillo - superficie de mesa: 760 mm
Rango de giro de la cabeza: ± 90°
Diámetro de la columna: 220 mm
Área de montaje de la mesa: 1.200 mm x 505 mm
Recorrido de la columna: 400 mm
Recorrido del eje hueco: 200 mm

Recorridos
Recorrido del travesaño superior: 590 mm

Cabezal
Montaje de husillo: 4 MT
Velocidad del husillo (infinitamente variable): 50 1/min - 2.000 1/min

Alimentación
Alimentaciones: 1 mm/min - 300 mm/min

Potencia de accionamiento
Potencia motor accionamiento principal: 3 kW
Potencia motor ajuste de altura: 1,5 kW
Potencia motor alimentación: 1,26 kW
Potencia motor bomba hidráulica: 0,37 kW
Potencia motor bomba de refrigeración: 0,085 kW

Medidas y peso
Dimensiones generales (largo x ancho x alto): 1,72 m x 1,2 m x 2,25 m
Peso: 2.740 kg

Características / especificaciones técnicas (resumen)

• Modelo: KSR 50 VT
• Capacidad de taladrado: 50 mm
• Capacidad de roscado (acero): M32
• Portabocas: 960 mm
• Distancia husillo - mesa: 760 mm
• Rango de giro cabeza ±90°
• Diámetro columna: 220 mm
• Área mesa: 1.200 mm x 505 mm
• Recorrido travesaño: 590 mm
• Recorrido columna: 400 mm
• Recorrido eje hueco: 200 mm
• Montaje husillo: 4 MT
• Velocidad husillo: 50 - 2.000 1/min (infinitamente variable)
• Alimentaciones: 1 - 300 mm/min
• Motor principal: 3 kW
• Dimensiones: 1,72 m x 1,2 m x 2,25 m
• Peso: 2.740 kg
