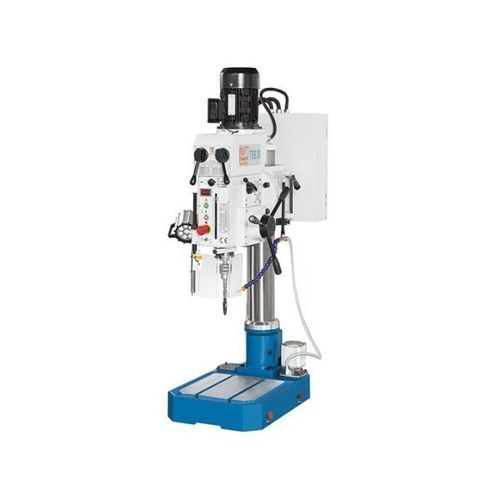

Centro de taladrado de banco TSB 35

para acerode velocidad variablecompacto

Resumen
El taladro de columna TSB 35 es una máquina compacta y de alto rendimiento diseñada para una amplia gama de aplicaciones en taller, desde fabricación en acero hasta reparaciones. Incorpora una caja de engranajes en el husillo principal para alto par y amplio rango de velocidades, cabezal giratorio para perforaciones anguladas y avance automático de la pinola para diámetros grandes.

Aspectos destacados

• Diseño compacto de bancada/columna
• Cabezal giratorio para operaciones anguladas (±45°)
• Engranaje manual para alto par y amplio rango de revoluciones

Equipamiento y características principales

• Capacidad de perforación: 35 mm
• Abertura (alcance): 320 mm
• Distancia nariz husillo - base: 645 mm
• Rango de velocidades: 125 - 3030 rpm (6 o 12 niveles según versión)
• Montaje de husillo: MT4
• Recorrido de la pinola: 155 mm
• Avance automático de pinola (3 pasos: 0,1 / 0,2 / 0,3 mm/rev)
• Construcción rígida en fundición; cabezal regulable en altura
• Mesa rectangular con ranuras en T y canal periférico para refrigerante
• Indicador digital de rpm; sistema de refrigeración; función de roscado

Equipo estándar

• Base con espacio de almacenaje
• Protector
• Unidad de roscado / corte de rosca
• Lámpara de trabajo LED
• Sistema de refrigeración
• Portabrocas
• Herramientas de servicio
• Manual de usuario

Especificaciones técnicas (tabla)
Área de trabajo
Capacidad de taladrado: 35 mm
Capacidad de roscado, acero: M22
Área de instalación del pie (L x A): 370 mm x 360 mm
Recorrido vertical del cabezal: 515 mm
Distancia nariz del husillo - base: 645 mm
Abertura (alcance): 320 mm
Diámetro de columna: 120 mm

Cabezal
Velocidad del husillo: 125 - 3030 rpm
Montaje de husillo: MT4
Recorrido de la pinola: 155 mm

Alimentación
Alimentaciones de pinola: (3) 0,1; 0,2; 0,3 mm/rev

Potencia de accionamiento
Potencia motor principal: 1,2 kW

Medidas y pesos
Dimensiones generales (L x A x H): 0,81 m x 0,5 m x 1,67 m
Peso: 340 kg

Características / especificaciones

• Modelo: TSB 35
• Tipo: Taladro de columna
• Capacidad de perforado: 35 mm
• Capacidad de roscado (acero): M22
• Velocidades de husillo: 125–3030 rpm (6 o 12 niveles)
• Montaje de husillo: MT4
• Recorrido de pinola: 155 mm
• Abertura: 320 mm
• Distancia nariz-husillo / base: 645 mm
• Diámetro columna: 120 mm
• Recorrido del cabezal: 515 mm
• Alimentaciones pinola: 0,1 / 0,2 / 0,3 mm/rev
• Potencia motor: 1,2 kW
• Dimensiones: 0,81 m x 0,5 m x 1,67 m
• Peso: 340 kg
• Funciones estándar: avance automático de pinola, sistema de refrigeración, indicador digital de rpm, cabezal giratorio ±45°
