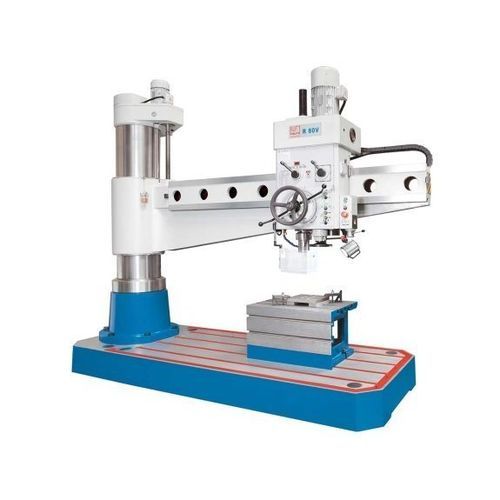

Centro de taladrado radial R 80 V

para acerode velocidad variablepara uso intensivo

Resumen del producto
La serie R 80 V de taladros radiales está diseñada para operaciones versátiles y potentes de taladrado, roscado y avellanado en acero y fundición. Su gran alcance y construcción sólida permiten el mecanizado de piezas grandes y pesadas con opciones de sujeción flexibles y manejo sencillo, apto para entornos de producción y obra.

Puntos destacados

• Velocidad del husillo infinitamente variable con pantalla digital
• Mesa cúbica para opciones de sujeción ampliadas
• Construcción en fundición que garantiza precisión sostenida
• Diseño ergonómico y moderno para un manejo fácil

Características y diseño (detalles)

• Base, columna, pluma y cabeza de engranajes en fundición de alta calidad
• Columna de gran tamaño y pluma resistente a la torsión para alta rigidez
• Ajuste en altura de la pluma mediante accionamiento motorizado potente y husillo de elevación
• Engranajes de elevación en baño de aceite para fiabilidad y mínimo desgaste
• Columna giratoria avanzada con sujeción optimizada para máxima rigidez y desviación mínima
• Ejes de giro y traslación muy suaves para facilitar el trabajo del operario
• Engranajes endurecidos y rectificados de acero cromo-níquel para funcionamiento silencioso y uniforme
• Lubricación de las piezas de engranajes mediante bomba de aceite
• Husillo principal sobre rodamientos de precisión con freno automático
• Dientes de la culata rectificados para una alimentación suave y mínimo desgaste
• Cabezal de taladro sobre guías endurecidas y rectificadas
• Embragues de sobrecarga ajustables en las transmisiones
• Tope de profundidad ajustable con escala de fácil lectura y nonio
• Controles situados al alcance para manejo práctico y rápida formación
• Potente sistema de refrigeración con depósito integrado en la base
• Contrapesos guiados en los tubos para facilitar la manipulación y aumentar la seguridad
• Sujeción hidráulica independiente que permite mover la pluma verticalmente sin perder la alineación husillo-rosca
• Cabezal y columna se pueden bloquear/desbloquear juntos o por separado mediante un botón
• Sistema de lubricación central para una lubricación fiable de la columna

Área de trabajo (datos clave)
Capacidad de taladrado: 80 mm
Capacidad de roscado, fundición: M 60
Capacidad de roscado, acero: M 52
Profundidad máxima de taladrado: 400 mm
Dimensiones mesa: 3,380 mm x 1,230 mm x 280 mm
Dimensiones mesa cúbica: 580 mm x 850 mm x 500 mm
Voladizo: 450 mm - 2,550 mm
Distancia nariz del husillo - superficie mesa: 400 mm - 1,580 mm
Recorrido del brazo (vertical): 800 mm
Diámetro de columna: 450 mm

Recorridos
Recorrido del cabezal (horizontal): 2,100 mm

Cabezal
Rango de velocidades: 30 1/min - 1,400 1/min
Montaje del husillo: 6 MT

Alimentación
Alimentaciones: 0,06 mm/U - 1,38 mm/U

Potencia de accionamiento
Motor principal: 7,5 kW
Motor de avance: 2,2 kW

Medidas y pesos
Dimensiones (L x A x H): 3,59 m x 1,25 m x 3,53 m
Peso: 7.400 kg

Equipo estándar (extracto)

• Sistema de refrigeración
• Mesa cúbica
• Lámpara de trabajo LED
• Manual de instrucciones

Notas
Optimizado para taladrado, roscado y avellanado en acero y fundición; diseñado para piezas grandes y pesadas. La velocidad de husillo infinitamente variable con lectura digital y la tecnología de accionamiento moderna proporcionan operación flexible y precisa.

Especificaciones técnicas (resumen)

• Modelo: R 80 V
• Tipo: Taladro radial
• Capacidad de taladrado: 80 mm
• Voladizo: 450 - 2,550 mm
• Profundidad de perforación: 400 mm
• Rango de velocidad husillo: 30 - 1,400 1/min (infinitamente variable)
• Montaje husillo: 6 MT
• Motor principal: 7,5 kW
• Motor de recorrido: 2,2 kW
• Dimensiones: 3,59 m x 1,25 m x 3,53 m
• Peso aproximado: 7.400 kg
