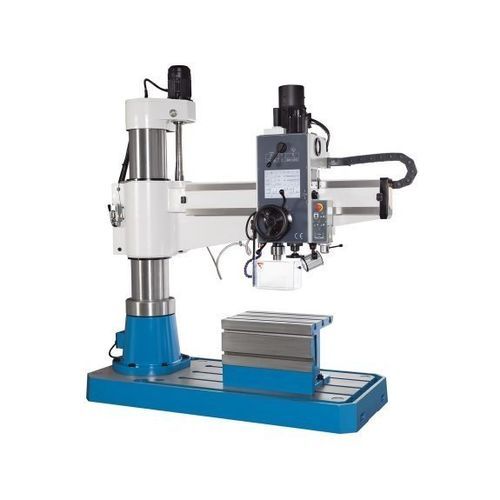

Centro de taladrado radial R 40 VT PRO

para acerode velocidad variableservoeléctrico

Descripción
Los modelos R-VT PRO son la nueva generación de taladros radiales convencionales, diseñados para perforación, avellanado y roscado preciso en piezas únicas y producciones en pequeñas series. El concepto de control intuitivo con pantalla táctil facilita la selección de parámetros y mejora la repetibilidad. Aplicaciones típicas: mantenimiento, construcción de utillajes y trabajo con acero.

Puntos destacados

• Control por pantalla táctil con recomendaciones de rpm/avance
• Avance del eje hueco por servomotor para control electrónico preciso
• Construcción rígida en fundición con columna amplia y pluma resistente a torsión
• Elevación de pluma motorizada; engranajes en baño de aceite
• 3 años de garantía en la pantalla táctil

Detalles clave del producto

• Base, columna, pluma y cabeza de engranajes en piezas fundidas de alta calidad
• Ajuste de altura de la pluma mediante accionamiento motorizado y husillo vertical
• Engranajes de elevación en baño de aceite para máxima fiabilidad y mínimo desgaste
• Ejes de giro y desplazamiento diseñados para un funcionamiento muy suave
• Sistema de lubricación central para la columna
• Alimentación del eje hueco controlada electrónicamente con gran pantalla táctil
• La profundidad de perforación se ajusta electrónicamente y el valor introducido es verificado por el sistema
• Unidades seleccionables en mm o pulgadas
• Sistema de refrigeración de alto rendimiento activable desde la pantalla y vinculado a la operación del husillo
• Dos pasos de engranaje con rpm de variación continua mostradas en pantalla
• El eje retorna automáticamente a la posición inicial a la profundidad preseleccionada; el roscado es manual salvo opción automática
• Altura de pluma configurable desde la pantalla; el sistema libera/fija las sujeciones hidráulicas y respeta topes
• La cabeza de taladro y la columna pueden bloquearse/soltarse juntas o por separado
• La pluma se desplaza verticalmente sin pérdida de alineación husillo-taladro
• El software ofrece recomendaciones de rpm y avance según el diámetro de la broca y muestra alarmas en caso de error

Opción de roscado automático (opcional para R 40 VT PRO / R 60 VT PRO / R 80 VT PRO)

• Función de roscado automático activable desde la pantalla táctil
• La rosca correcta y rpm recomendadas se leen desde la base de datos interna según el tamaño del macho
• El roscado se realiza con alimentación automática; la velocidad del husillo se sincroniza con el paso y un tope limita la profundidad
• Al alcanzar la profundidad prefijada, el husillo invierte y el eje retorna automáticamente

Especificaciones técnicas (tabla)
Área de trabajo
Capacidad de taladrado: 40 mm
Capacidad en hierro fundido: 52 mm
Capacidad de roscado, fundición: M40
Capacidad de roscado, acero: M30
Profundidad máxima de perforación: 250 mm
Abertura (voladizo): 300 mm - 1.300 mm
Distancia nariz de husillo - mesa: 300 mm - 1.200 mm
Recorrido de cabeza (horizontal): 1.000 mm

Cabezal
Rango de velocidad: 74 1/min - 2.200 1/min
Montaje de husillo: 4 MT

Alimentación
Alimentaciones: 0 mm/min - 300 mm/min

Potencia de accionamiento
Motor principal: 2,2 kW
Motor de avance: 1,1 kW

Dimensiones y peso
Dimensiones (L×A×H): 2,07 m × 1,02 m × 2,51 m
Peso: 2.300 kg

Características / especificaciones técnicas

• Modelo: R 40 VT PRO
• Manufacturer: KNUTH
• Capacidad de perforación (acero): 40 mm
• Capacidad de perforación (fundición): 52 mm
• Rosca (acero): M30
• Rosca (fundición): M40
• Profundidad máxima: 250 mm
• Voladizo: 300 mm – 1.300 mm
• Distancia nariz-hasta-mesa: 300 mm – 1.200 mm
• Recorrido horizontal de cabeza: 1.000 mm
• Rango de velocidades: 74 – 2.200 rpm
• Montaje de husillo: 4 MT
• Rango de avance: 0 – 300 mm/min
• Motor principal: 2,2 kW; motor de avance: 1,1 kW
• Dimensiones: 2,07 m × 1,02 m × 2,51 m
• Peso: 2.300 kg
• Equipamiento: avance por servomotor, control por pantalla táctil con recomendaciones, ajuste motorizado de pluma, engranajes en baño de aceite, lubricación central, roscado automático opcional
• Garantía: 3 años en la pantalla táctil
