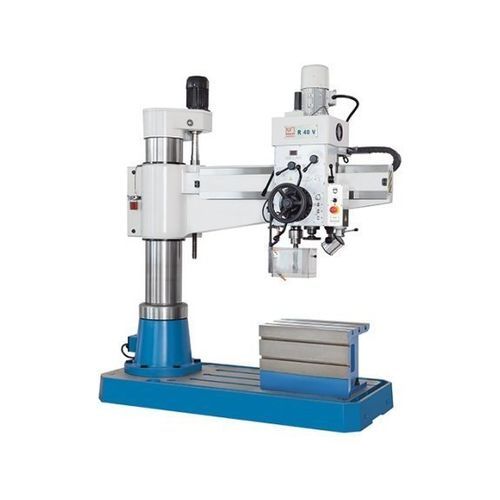

Centro de taladrado radial R 40 V

para acerode velocidad variablepara uso intensivo

Descripción
Nuestra gama de taladros radiales ofrece una solución versátil para el taladrado, el escariado y el avellanado en acero y fundición. El R 40 V maneja piezas grandes y pesadas gracias a su amplia salida y su construcción en fundición. La serie RV es la versión moderna y desarrollada del taladro radial clásico, y es uno de los modelos KNUTH más solicitados desde hace más de 15 años.

Aspectos destacados

• Velocidad del husillo infinitamente variable con pantalla digital
• Mesa cúbica para opciones de sujeción ampliadas
• Construcción en fundición para rigidez y precisión sostenidas
• Diseño ergonómico para un manejo sencillo y cómodo

Detalles del producto

• Base, columna, pluma y cabeza de engranajes fabricadas en fundición de primera calidad
• Columna sobredimensionada y pluma con alta resistencia a la torsión para gran rigidez
• Ajuste en altura de la pluma mediante accionamiento motorizado potente y husillo de elevación
• Los engranajes de elevación de la pluma funcionan en baño de aceite para fiabilidad y bajo desgaste
• Construcción avanzada de la columna giratoria con sujeción optimizada para máxima rigidez y mínima desviación
• Ejes de giro y recorrido muy suaves para facilitar el trabajo del operador
• Engranajes de acero cromo‑níquel endurecido y rectificado para funcionamiento silencioso y uniforme
• Todos los elementos de engranaje lubricados de forma fiable mediante bomba de aceite
• Husillo principal en rodamientos de precisión con freno automático
• Dientes del barrilete rectificados para avance suave y mínimo desgaste
• La cabeza de taladro se desplaza sobre guías endurecidas y rectificadas
• Embragues de sobrecarga ajustables en las alimentaciones
• Parada de profundidad de taladrado ajustable con escala grande y Nonius
• Controles ergonómicos ubicados al alcance para manejo práctico y aprendizaje rápido
• Sistema refrigerante potente con depósito integrado en la base
• Relación tamaño/rendimiento óptima y tecnología de accionamiento actualizada
• Barriletes con contrapesos guiados para facilitar la manipulación y mejorar la seguridad
• Sujeción hidráulica independiente: la pluma se puede mover verticalmente sin perder la alineación del husillo
• La cabeza y la columna pueden sujetarse o soltarse juntas o por separado con solo pulsar un botón
• Sistema de lubricación central que asegura la lubricación fiable de la columna

Equipo estándar (ejemplos)

• Sistema de refrigeración
• Mesa cúbica
• Lámpara de trabajo LED
• Manual de uso

Especificaciones técnicas (tablas)
Área de trabajo
Capacidad de taladrado: 40 mm
Capacidad de roscado, fundición: M 40
Capacidad de roscado, acero: M 30
Profundidad de perforación (máx.): 260 mm
Dimensiones de la mesa: 2.050 mm x 920 mm x 180 mm
Dimensiones de la mesa cúbica: 635 mm x 450 mm x 450 mm
Abertura: 300 mm - 1.300 mm
Distancia nariz de husillo‑superficie de mesa: 300 mm - 1.200 mm
Recorrido del brazo (vertical): 640 mm
Diámetro de la columna: 280 mm

Recorridos
Recorrido de la cabeza (horizontal): 1.000 mm

Cabezal
Rango de velocidad: 54 1/min - 2.150 1/min
Montaje de husillo: 4 MT

Alimentación
Alimentaciones: 0,1 mm/U - 0,63 mm/U

Potencia de accionamiento
Potencia motor principal: 2,2 kW
Motor de recorrido: 1,1 kW

Medidas y pesos
Dimensiones totales (largo x ancho x alto): 2,07 m x 0,9 m x 2,42 m
Peso: 2.300 kg

Características / especificaciones técnicas

• Modelo: R 40 V
• Tipo: Taladro radial
• Capacidad de taladrado: 40 mm
• Rosca en fundición: M40
• Rosca en acero: M30
• Profundidad máxima de taladrado: 260 mm
• Dimensiones mesa: 2.050 x 920 x 180 mm
• Dimensiones mesa cúbica: 635 x 450 x 450 mm
• Abertura: 300 - 1.300 mm
• Distancia husillo‑mesa: 300 - 1.200 mm
• Recorrido brazo: 640 mm
• Diámetro columna: 280 mm
• Recorrido cabeza: 1.000 mm
• Rango de velocidades: 54 - 2.150 1/min
• Montaje husillo: 4 MT
• Alimentaciones: 0,1 - 0,63 mm/U
• Motor principal: 2,2 kW
• Motor de avance: 1,1 kW
• Dimensiones: 2,07 m x 0,9 m x 2,42 m
• Peso: 2.300 kg
