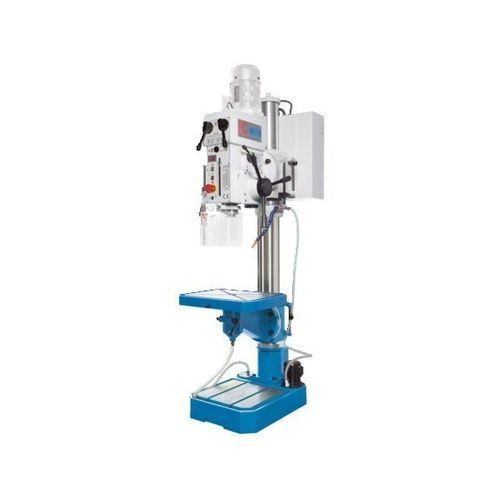

Centro de taladrado de columna SSB 32 Xn

2 ejespara aceroeléctrico

Resumen
El taladro de columna SSB 32 Xn está pensado para tareas de taller, tanto en reparación como en producción. Dispone de columna de paredes gruesas, transmisión en escalones para el husillo y engranajes de avance. La amplia área de trabajo y la mesa universal permiten mecanizar piezas pequeñas y también componentes grandes y pesados.

Puntos destacados

• Mesa giratoria para taladrados angulados (±45°)
• Avance automático con tres velocidades
• Mesa de trabajo con 2 ejes de rotación para mayor flexibilidad
• Sistema de refrigeración integrado y depósito en la base
• Visualización digital de revoluciones y luz LED

Marco de la máquina

• Columna de pared gruesa y gran garganta para alcance extendido
• Altura de mesa regulable mediante manivela; mesa gira 45° a cada lado
• Ranuras en T en disposición cruzada para múltiples opciones de sujeción
• Giro y rotación de la mesa facilitan el alineado de piezas y utillajes
• Canal central de refrigerante permite rotaciones continuas más allá de 360°

Husillo y caña

• Accionamiento principal de 12 pasos para amplia gama de velocidades
• Componentes eléctricos Schneider
• Indicador digital de velocidad en el panel
• Engranaje de avance de 3 velocidades en baño de aceite, fácil de accionar
• Botón en el cabrestante para activar/desactivar el avance automático mediante embrague electromagnético
• Recorrido de la caña legible; tope de profundidad y modo de roscado con inversión automática
• Expulsión sin herramientas en la caña para cambios rápidos
• Bomba de refrigerante integrada y luz LED incluidas

Especificaciones técnicas (resumen)
Área de trabajo:
Capacidad de taladrado: 32 mm
Capacidad roscado, acero: M 20
Superficie mesa: 500 mm x 420 mm
Recorrido mesa manual: 490 mm
Recorrido caña: 160 mm
Rango de giro mesa (máx.): ± 45°
Distancia nariz husillo - mesa: 630 mm
Distancia nariz husillo - pie: 1.185 mm
Abertura: 320 mm
Diámetro columna: 120 mm
Ángulo de giro cabeza: ± 50°
Capacidad de carga mesa: 100 kg

Cabezal:
Montaje husillo: 4 MT
Rango de velocidades: 125 1/min - 3.030 1/min

Avance:
Avances caña: 0,1 / 0,2 / 0,3 mm/U

Potencia:
Potencia motor principal: 1,2 kW

Medidas y peso:
Dimensiones (L x A x H): 0,84 m x 0,5 m x 1,96 m
Peso: 540 kg

Características / especificaciones

• Modelo: SSB 32 Xn
• Capacidad de taladrado: 32 mm
• Roscar en acero: M 20
• Superficie mesa: 500 x 420 mm, giratoria ±45°
• Recorrido mesa: 490 mm
• Recorrido caña: 160 mm
• Avances: 0,1 / 0,2 / 0,3 mm/U
• Montaje husillo: 4 MT; velocidades 125–3.030 1/min
• Motor principal: 1,2 kW
• Dimensiones: 0,84 x 0,5 x 1,96 m; Peso: 540 kg
