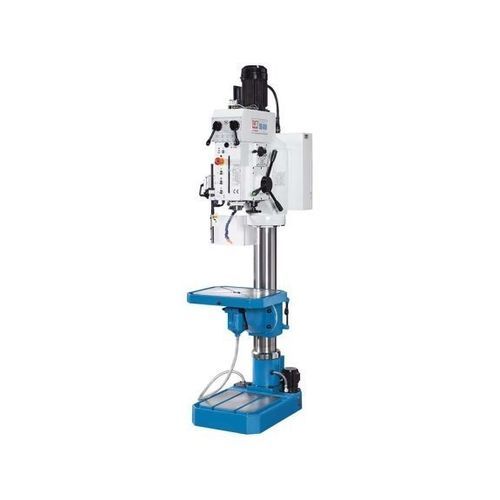

Centro de taladrado vertical SSB 40 Xn

de columnacon mesa rotativapara acero

Descripción
Los taladros de la serie SSB Xn están diseñados para talleres, tanto para reparación como para producción. Columna de pared gruesa, engranajes robustos y accionamientos potentes proporcionan estabilidad para mecanizar piezas pequeñas y también conjuntos grandes y pesados. Serie probada en servicio desde hace más de 20 años.

Puntos destacados

• Mesa basculante y giratoria para taladrado en ángulo
• Avance automático de perforación con embrague electromagnético
• Tres velocidades de avance del husillo para mayor flexibilidad
• Sistema de refrigeración integrado con bomba
• Luz de trabajo LED y función de expulsión de herramienta en el husillo

Marco de la máquina

• Construcción rígida con columna de paredes gruesas y gran garganta (340 mm)
• La mesa gira ±45° y su altura es ajustable mediante manivela
• Ranuras en T transversales para sujeción versátil
• La función de giro y rotación de la mesa facilita el alineado de piezas y dispositivos de sujeción
• Canal central de refrigerante y depósito en la base permiten rotaciones superiores a 360° y ofrecen una superficie de montaje mecanizada

Husillo y caña

• Transmisión principal de 12 pasos con motor de 1,5 kW para una amplia gama de velocidades finamente segmentadas (75–2 020 rpm)
• Engranaje de avance de 3 pasos en baño de aceite; control por pulsador para encendido/apagado rápido del avance automático
• Pantalla digital de velocidad en el panel y gran escala de recorrido del husillo con tope de profundidad ajustable
• Función de roscado con inversión automática del husillo al alcanzar la profundidad definida
• Bomba de refrigerante integrada y luz LED incluidas
• Expulsión de herramientas desde la caña para cambios rápidos sin herramientas

Datos técnicos - Área de trabajo (mesa)
Capacidad de taladrado: 40 mm
Capacidad de roscado (acero): M24
Área de montaje de la mesa: 540 mm x 440 mm
Recorrido de la mesa (manual): 550 mm
Recorrido del husillo: 190 mm
Rango de giro de la mesa (máx.): ±45°
Distancia nariz del husillo - superficie de la mesa: 610 mm
Distancia nariz del husillo - pie: 1.195 mm
Abertura: 340 mm
Diámetro de la columna: 140 mm
Capacidad de carga de la mesa: 150 kg

Datos técnicos - Cabezal
Montaje de husillo: 4 MT
Rango de velocidad: 75 1/min - 2.020 1/min

Datos técnicos - Avance
Avances del husillo: 0,12; 0,24; 0,4 mm/U

Datos técnicos - Potencia
Potencia motor principal: 1,5 kW

Datos técnicos - Medidas y pesos
Dimensiones totales (L x A x H): 0,95 m x 0,61 m x 2,23 m
Peso: 550 kg

Equipo estándar / Observaciones

• Mesa inclinable y giratoria con regulación de altura por manivela
• Avance automático con embrague electromagnético y tres avances de husillo
• Sistema de refrigeración integrado y bomba
• Luz de trabajo LED y expulsión de herramienta en el husillo
• Amplio equipo de herramientas y opciones de accesorios (función de roscado, protector, lámpara LED, manual, etc.)

Especificaciones

• Modelo: SSB 40 Xn
• Serie: SSB Xn (taladros de columna universales)
• Capacidad de taladrado: 40 mm (máx)
• Capacidad de roscado (acero): M24
• Área mesa: 540 x 440 mm
• Recorrido mesa (manual): 550 mm
• Recorrido del husillo: 190 mm
• Diámetro de columna: 140 mm
• Montaje de husillo: 4 MT
• Rango de velocidad: 75 - 2.020 1/min
• Potencia motor principal: 1,5 kW
• Avances husillo: 0,12 / 0,24 / 0,4 mm/U
• Pivot mesa: ±45°
• Capacidad mesa: 150 kg
• Dimensiones: 0,95 m x 0,61 m x 2,23 m
• Peso: 550 kg
