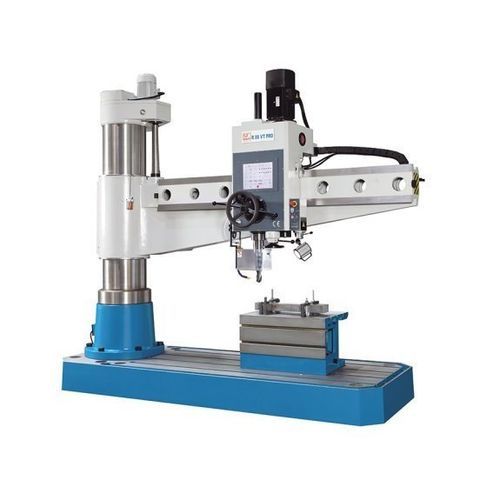

Centro de taladrado radial R 80 VT PRO

para acerode velocidad variableeléctrico

Descripción
El R 80 VT PRO forma parte de la nueva generación de taladros radiales convencionales. Su concepto de funcionamiento intuitivo facilita la selección de parámetros y ayuda al operador en las tareas de taladrado, avellanado y roscado. Es apto para piezas unitarias y producciones en pequeños lotes y se emplea frecuentemente en mantenimiento, herramientas y construcción metálica.

Aspectos destacados

• Concepto operativo único con control por pantalla táctil
• Control electrónico avanzado de funciones
• Avance de caña por servomotor
• Estructura en fundición para mayor estabilidad
• 3 años de garantía en la pantalla táctil

Funciones y características

• Base, columna, brazo y cabezal de engranajes hechos en fundición.
• Columna sobredimensionada y brazo torsión-resistente para estabilidad de mecanizado.
• Ajuste de altura del brazo mediante accionamiento motorizado y husillo de elevación; los engranajes del elevador funcionan en baño de aceite.
• Ejes de giro y desplazamiento diseñados para un movimiento suave que facilita el trabajo diario.
• Sistema de lubricación central para asegurar la lubricación de la columna.
• Avance de la caña controlado electrónicamente por servomotor con gran pantalla táctil; la profundidad de taladrado se ajusta electrónicamente y se verifica por el sistema.
• Unidades seleccionables por el operador (mm o pulgadas).
• Sistema de refrigeración de alto rendimiento activable desde la pantalla táctil y sincronizado con el husillo principal.
• Dos relaciones de cambio; las rpm son infinitamente variables y se muestran en el monitor.
• Al alcanzar la profundidad preseleccionada, la caña vuelve automáticamente a la posición inicial (control servo).
• El roscado es manual en los modelos estándar; el roscado automático está disponible como opción en variantes específicas.
• La altura del brazo se ajusta mediante icono táctil; el sistema libera/fija automáticamente las sujeciones hidráulicas y gestiona los topes.
• El cabezal y la columna pueden fijarse o soltarse juntos o por separado.
• El brazo se puede mover verticalmente sin perder la alineación husillo-agujero.
• El software ofrece recomendaciones de rpm y avance según el tamaño de la broca.
• Pantallas de alarma advierten al operador en caso de errores y muestran el estado de la máquina.

Opción de roscado (en modelos específicos)

• Los ciclos automáticos de roscado pueden activarse desde la pantalla táctil en los modelos equipados.
• La inclinación correcta y las rpm recomendadas se consultan en la base de datos interna según el tamaño del machuelo.
• El roscado se realiza con avance automático; la velocidad del husillo se sincroniza con el paso de la rosca y un tope limita la profundidad del hilo.
• En los modelos habilitados, al alcanzar la profundidad programada, el husillo invierte la rotación y la caña regresa automáticamente a la posición inicial.

Área de trabajo (extractos)
Capacidad de taladrado: 80 mm
Capacidad en hierro fundido: 105 mm
Roscas en fundición: M 60
Roscas en acero: M 52
Profundidad máxima de taladrado: 400 mm
Abertura: 465 mm - 2.550 mm
Distancia nariz de husillo - mesa: 360 mm - 1.560 mm
Recorrido horizontal de la cabeza: 2.095 mm

Cabezal (extractos)
Rango de velocidad: 30 1/min - 1.400 1/min
Montaje de husillo: 6 MT

Alimentación (extractos)
Alimentaciones: 0 mm/min - 350 mm/min

Potencia de accionamiento (extractos)
Motor principal: 7,5 kW
Motor de recorrido: 2,6 kW

Dimensiones y peso (extractos)
Dimensiones (L x An x Al): 3,59 m x 1,25 m x 3,56 m
Peso: 7.400 kg

Especificaciones técnicas

• Modelo: R 80 VT PRO
• Marca: KNUTH
• Capacidad de taladrado (acero): 80 mm
• Capacidad de taladrado (fundición): 105 mm
• Roscas fundición: M60
• Roscas acero: M52
• Profundidad máxima: 400 mm
• Abertura: 465 mm - 2.550 mm
• Distancia husillo-mesa: 360 mm - 1.560 mm
• Recorrido cabeza (horizontal): 2.095 mm
• Rango de velocidad: 30 - 1.400 rpm
• Montaje husillo: 6 MT
• Rango de avances: 0 - 350 mm/min
• Motor principal: 7,5 kW
• Motor de elevación: 2,6 kW
• Dimensiones: 3,59 m x 1,25 m x 3,56 m
• Peso: 7.400 kg
