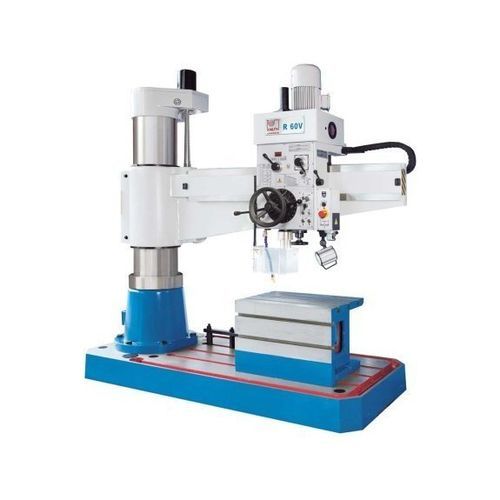

Centro de taladrado radial R 60 V

para acerode alta precisiónde velocidad variable

Descripción general
Serie de taladros radiales para taladrado, alargado y avellanado en acero y fundición. Diseñados para un manejo sencillo de piezas grandes y pesadas gracias a una gran flecha y una construcción robusta. La serie RV es la evolución moderna del taladro radial clásico y un modelo KNUTH con gran demanda desde hace años.

Puntos destacados

• Velocidad del husillo infinitamente variable con pantalla digital
• Mesa cúbica para mayores opciones de sujeción
• Flecha de alta rigidez y columna de gran dimensión para precisión constante
• Elevación motorizada de la flecha y funcionamiento de engranajes suave y silencioso

Detalles del producto

• Base, columna, pluma y cabeza de engranajes en fundición de alta calidad
• Ajuste de altura de la pluma mediante accionamiento motorizado y husillo de elevación
• Los engranajes de elevación funcionan en baño de aceite para máxima fiabilidad y bajo desgaste
• Columna giratoria avanzada con sistema de sujeción optimizado para alta rigidez y mínima desviación
• Ejes de giro y recorrido extremadamente suaves para facilitar el trabajo del operario
• Engranajes de acero cromo-níquel endurecidos y rectificados, lubricación por bomba de aceite
• Husillo principal en rodamientos de precisión con freno automático
• Dientes del husillo rectificados para una alimentación suave y desgaste mínimo; guiado sobre guías endurecidas y rectificadas
• Embragues de sobrecarga ajustables en las alimentaciones y tope de profundidad regulable con escala y nonio
• Contrapesos guiados en los husillos para facilitar el manejo y mejorar la seguridad
• Sujeción hidráulica independiente: la pluma puede moverse verticalmente sin perder la alineación husillo-taladro
• Cabezal y columna sujetables/soltables juntos o por separado mediante pulsador
• Sistema de lubricación central para la columna
• Sistema refrigerante integrado con depósito en la base de la máquina

Equipamiento estándar (seleccionado)

• Sistema refrigerante
• Mesa cúbica
• Lámpara LED de trabajo
• Manual de instrucciones

Equipamiento opcional (seleccionado)

• Mesa giratoria 400 x 600 mm (accesorio opcional)

Especificaciones técnicas

• Capacidad de taladrado: 60 mm
• Roscar en fundición: M 52
• Roscar en acero: M 40
• Profundidad máxima de taladrado: 315 mm
• Dimensiones mesa máquina: 2400 mm x 1000 mm x 200 mm
• Dimensiones mesa cúbica: 750 mm x 500 mm x 500 mm
• Abertura: 350 mm - 1600 mm
• Distancia nariz de husillo - mesa: 350 mm - 1250 mm
• Recorrido del brazo (vertical): 585 mm
• Diámetro de la columna: 350 mm
• Recorrido de cabeza (horizontal): 1250 mm
• Rango de velocidades: 38 1/min - 2000 1/min
• Montaje de husillo: 5 MT
• Alimentaciones: 0,06 mm/U - 1 mm/U
• Motor principal: 4 kW
• Motor de recorrido: 1,5 kW
• Dimensiones generales (L x W x H): 2,49 m x 1,05 m x 2,78 m
• Peso: 3.800 kg
• SKU: 101649
