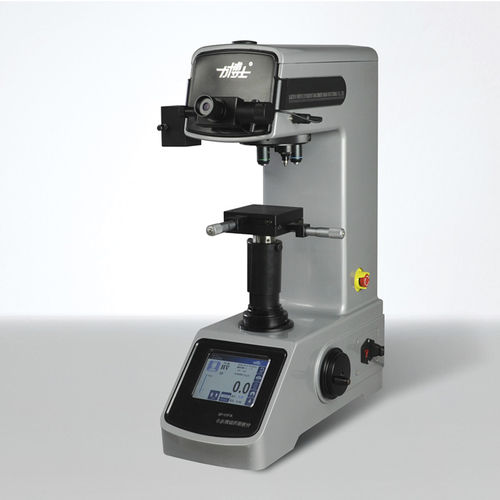

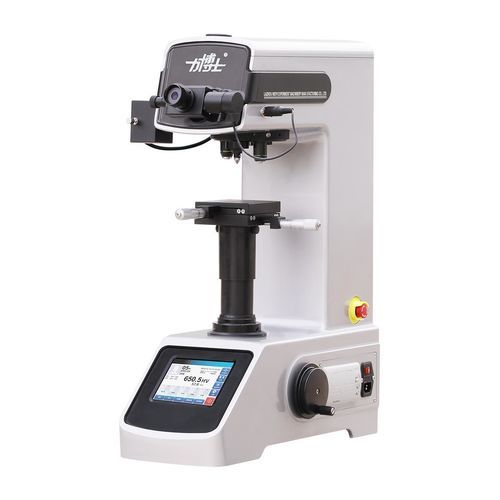

Durómetro Vickers HV series

de mesapara vidriopara cerámica

Descripción general del producto
La serie HV-5/10/30/50TPTA integra subsistemas mecánicos, ópticos e informáticos para ensayos de dureza Vickers. Los modelos HV-5TPTA, HV-10TPTA, HV-30TPTA y HV-50TPTA cubren fuerzas de prueba desde 1,961 N hasta 490,3 N y son adecuados para piezas metálicas finas, láminas, hilos, recubrimientos, capas nitruradas y materiales no metálicos como vidrio, joyería y cerámica. El equipo admite ciclos de carga automatizados, medición manual por ocular micrométrico y varias interfaces de comunicación para exportación e integración de datos.

Ventajas del producto

• Automatización: conmutación automática de objetivos/indentadores y secuencias automáticas de carga/mantención/descarga mediante torreta motorizada.
• Medición y cálculo: entrada táctil de la diagonal de la huella y cálculo automático de la dureza, recuento y funciones de conversión.
• Conectividad de datos: impresora integrada, RS‑232, Ethernet, USB y Bluetooth para transferencia de datos y conexión con software host o MES.
• Sistema óptico: doble canal óptico con objetivos 10×/20×/40× y ocular 10×, aumentos de medida hasta 400× según configuración.
• Interfaz multilingüe: soporte en varios idiomas para uso en laboratorios y entornos de producción.

Especificaciones detalladas (tabla)
Modelos: HV-5TPTA / HV-10TPTA / HV-30TPTA / HV-50TPTA
Fuerza de ensayo (HV-5TPTA): 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N (0,2 kgf, 0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf)
Escala (HV-5TPTA): HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Fuerza de ensayo (HV-10TPTA): 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N (0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf)
Escala (HV-10TPTA): HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
Fuerza de ensayo (HV-30TPTA): 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N (0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf)
Escala (HV-30TPTA): HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
Fuerza de ensayo (HV-50TPTA): 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N, 490,3 N (1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf, 50 kgf)
Escala (HV-50TPTA): HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50
Control de carga: Automático (carga/mantención/descarga)
Tiempo de mantención: ajustable 0–60 s
Torreta: Torreta automática
Altura máxima de la muestra: 110 mm (200 mm sin manguito de extensión)
Distancia centro del indentador a la pared: 130 mm
Elevación de la mesa: Manual
Sistema óptico: objetivos (10×/20×/40× variantes), ocular 10×; aumento total hasta 400× según configuración
Resolución de medida: 0,025 μm (tabla) / resolución de indicación hasta 0,0625 μm en algunos modos
Platina de ensayo: platina XY 100 × 100 mm, recorrido 25 × 25 mm, resolución 0,01 mm
Iluminación: 12 V / 20 W
Alimentación: 220 V 50 Hz
Dimensiones externas: 500 × 330 × 660 mm
Peso: 55 kg

Características / especificaciones técnicas

• Serie: HV-5TPTA, HV-10TPTA, HV-30TPTA, HV-50TPTA.
• Materiales aplicables: piezas metálicas pequeñas, láminas finas, láminas metálicas, hilos, recubrimientos, capas nitruradas, vidrio, joyería, cerámica.
• Interfaces: Ethernet, Bluetooth, RS‑232, USB, impresora integrada para salida e integración de datos.
• Automatización: torreta automática, ciclos automáticos de carga/mantención/descarga.
• Método de medición: medición manual por ocular micrométrico con entrada táctil y cálculo automático de dureza.
• Óptica: doble canal óptico con objetivos intercambiables; aumentos y resolución según configuración.
• Escalas y cargas estándar: admite escalas HV de HV0.2 a HV50 según modelo.
• Alimentación y dimensiones: 220 V 50 Hz; 500 × 330 × 660 mm; aprox. 55 kg.
