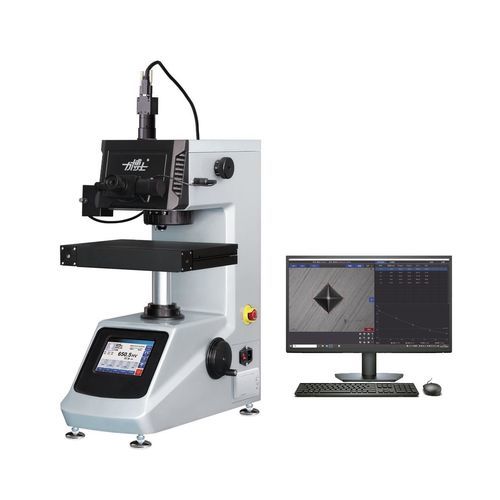

Durómetro Knoop/Vickers QHV-1000TPTA

micro Vickersde mesapara chapa delgada

Descripción del producto El QHV-1000TPTA es un probador de dureza micro‑Vickers que integra tecnologías mecánicas, ópticas e informáticas para realizar ensayos HV/HK totalmente automáticos con visualización digital. Soporta cambio automático de torreta (objetivos y indentador), entrada automática de diagonales desde imágenes, cálculo automático de dureza, almacenamiento, visualización, impresión y conversión de durezas. Diseñado para piezas metálicas pequeñas, secciones delgadas, hojas metálicas, capas endurecidas y tratamientos superficiales (electrochapado, nitruración, cementación, cianuración) así como materiales no metálicos (joyería, cerámica, vidrio) que requieren fuerzas de ensayo bajas.

Resumen funcional Probador de microdureza con procesamiento de imagen y plataforma automatizada de alta precisión que permite autofocus, carga/mantenimiento/descarga automáticos, trayectorias de puntos programables y generación automática de informes. Los resultados e imágenes pueden exportarse o transmitirse por red para integrarse en flujos de trabajo de laboratorio y control de calidad.

Ventajas del producto

• Operación automatizada: autofocus, cambio de torreta e imagen/medición automática de las huellas para reproducibilidad.
• Control integrado: software basado en PC con operación por ratón y generación de informes.
• Control flexible de la mesa: control manual, eléctrico o por ordenador para X, Y y elevación.
• Escaneo panorámico: generación de imagen panorámica para localizar rápidamente los puntos de ensayo.
• Corrección de superficie: modos de corrección para reducir errores en superficies curvas.
• Análisis multidimensional: métodos de conversión de dureza, curvas en tiempo real y resúmenes estadísticos.
• Programas e informes personalizables: tipos de ensayo, parámetros y formato de datos configurables por el usuario.
• Análisis de capa cementada: cálculo y presentación automáticos de la profundidad de capa según un umbral de dureza.
• Gestión de datos en red: cálculo automático, almacenamiento, impresión y exportación de informes electrónicos.

Especificaciones detalladas (parámetros clave) Modelo: QHV-1000TPTA Probador micro‑Vickers totalmente automático
Escalas Vickers: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Fuerzas de ensayo (N): 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807
Fuerzas de ensayo (gf): 10, 25, 50, 100, 200, 300, 500, 1000
Selección de fuerza: rueda manual; fuerza actual mostrada en pantalla
Control de carga: automático (carga/mantenimiento/descarga)
Torreta: conmutación automática de objetivos y indentador
Lectura de dureza: medición automática por imagen mostrada en PC
Enfoque: autofocus
Tiempo de mantenido: ajustable 0–99 s
Modos de ensayo: HV / HK (Vickers / Knoop)
Rango de dureza: 5–3000 HV
Altura máxima de muestra: 105 mm
Distancia desde el centro de la huella a la pared de la máquina: 110 mm
Sistema óptico: objetivos 10× (observación), 40× (medición); aumentos totales 100× (obs), 400× (med); rango de medición 0–200 μm; graduación 0.025 μm
Mesa XY: dimensiones 100×100 mm; recorrido 25×25 mm; resolución 0.01 mm
Plataforma automática: dimensiones 312×225 mm; recorrido X 110 mm; recorrido Y 90 mm
Control de movimiento: manual, eléctrico o por ordenador (X, Y, elevación)
Fuente de luz: 12V/20W, atenuación PWM
Modo ahorro de energía: tiempo de espera programable
Alimentación: 220V 50Hz
Dimensiones (L×A×H): 525×330×620 mm
Peso: 36 kg
Normas: GB/T 4340.2; ISO 6507; ASTM E92

Configuración básica (accesorios incluidos)

• Unidad principal: QHV-1000TPTA (1)
• Indentador Vickers (1)
• Objetivos: 10× y 40× (1 cada uno)
• Ocular micrómetro digital 10× (1)
• Mesa de coordenadas cruzadas (1)
• Tornillos de nivelación M10×25 (4)
• Nivel de burbuja (1)
• Llaves Allen 2.5 mm y 3 mm (1 cada una)
• Destornilladores: Phillips 5×75 y Plano 4×75
• Bloques de referencia Vickers: 700–800 HV1 (1), 400–600 HV0.2 (1)
• Funda antipolvo (1)
• Fusibles 2A (2) y bombilla halógena 12V/20W de repuesto (1)
• Cable de alimentación (1)
• Mesa para cortes finos (1)
• Alicates de punta plana y soporte de hilo fino (1 cada uno)
• Tornillos avellanados M5×12 (4, inox)
• Bloques en V grandes y pequeños (1 cada uno)
• Certificado de conformidad, manual de usuario, lista de embalaje (1 cada uno)
• Plataforma automática Vickers, ordenador y sistema de medición (1 juego cada uno)

Especificaciones técnicas

• Modelo: QHV-1000TPTA
• Métodos de medida: Vickers (HV) y Knoop (HK)
• Rangos de fuerza: 10–1000 gf (8 fuerzas seleccionables) / valores equivalentes en N
• Funciones automáticas: carga/mantenimiento/descarga, cambio de torreta, autofocus, imagen y medición automática de huellas, generación de informes
• Aumentos ópticos: observación 100×; medición 400×
• Rango y resolución de medición: 0–200 μm; graduación 0.025 μm
• Precisión de la mesa XY: resolución 0.01 mm; recorridos según especificación
• Gestión de datos: cálculo automático, almacenamiento, visualización, impresión, conversión de dureza, generación de informes electrónicos, transmisión en red
• Alimentación: 220V 50Hz
• Dimensiones y peso: 525×330×620 mm; 36 kg
• Conformidad: GB/T 4340.2, ISO 6507, ASTM E92
