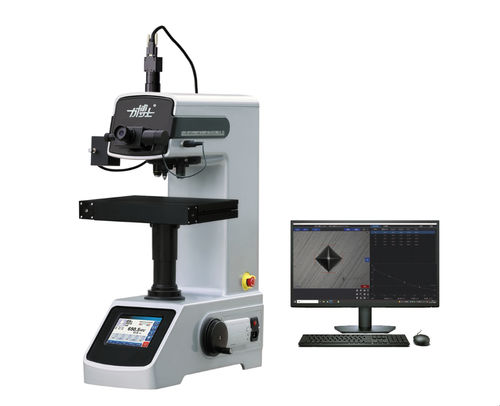

Durómetro macro Vickers BHV series

micro Vickersde mesapara placas

Descripción general
El probador de dureza Vickers BHV-5/10/30/50TPTA está diseñado para ensayos Vickers micro y macro en materiales metálicos y ciertos materiales no metálicos. Permite medir piezas muy pequeñas, chapas finas, láminas metálicas, hilos, capas endurecidas finas y recubrimientos electrolíticos, y puede evaluar la dureza interna de capas tratadas por temple por inducción o cementación según la microestructura. El equipo integra sistemas ópticos, mecánicos y electrónicos, con operación por pantalla táctil y procedimientos de medida repetibles.

Especificaciones detalladas
BHV-5TPTA — Fuerza de ensayo (N): 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03 — Fuerza de ensayo (kgf): 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5 — Escala: HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
BHV-10TPTA — Fuerza de ensayo (N): 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07 — Fuerza de ensayo (kgf): 0,3, 0,5, 1, 2, 2,5, 3, 5, 10 — Escala: HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10
BHV-30TPTA — Fuerza de ensayo (N): 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2 — Fuerza de ensayo (kgf): 0,5, 1, 2, 2,5, 3, 5, 10, 20, 30 — Escala: HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30
BHV-50TPTA — Fuerza de ensayo (N): 9.807, 19.61, 24.52, 29.42, 49.03, 98.07, 196, 294.2, 490.3 — Fuerza de ensayo (kgf): 1, 2, 2,5, 3, 5, 10, 20, 30, 50 — Escala: HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50

Parámetros y funciones generales
Selección de fuerza de ensayo: pantalla táctil
Método de aplicación de la fuerza: automático (carga/mantenimiento/descarga)
Tiempo de mantenimiento: ajustable de 0 a 99 s
Rango de medición de dureza: BHV-5TPTA: 8–3000 HV; BHV-10/30/50TPTA: 5–3000 HV
Altura máxima de la muestra: 110 mm (200 mm con el manguito de extensión retirado)
Distancia del centro del penetrador a la pared de la máquina: 130 mm
Sistema óptico — Objetivo/ocular/aumento total: BHV-5: 20× (observación), 40× (medición); ocular 10×; total 200× (observación), 400× (medición). BHV-10: 10× (observación), 40× (medición). BHV-30/50: 10×/40× según función.
Resolución de medición: hasta 0.025 μm (según modelo); resoluciones alternativas: 0.0625 μm, 0.125 μm
Elevación de la bancada: manual
Platina (XY) — Platina manual: 100 × 100 mm; recorrido 25 × 25 mm; resolución 0.01 mm
Platina automática: 312 × 225 mm; recorrido X 110 mm; recorrido Y 90 mm
Fuente de luz: 12V/20W
Alimentación: 220V 50Hz
Dimensiones (L×A×H): 500 × 330 × 660 mm
Peso: 55 kg

Ámbitos de aplicación
Adecuado para ensayos de dureza Vickers en piezas metálicas pequeñas, chapas finas, láminas metálicas, hilos, capas endurecidas finas, recubrimientos electrolíticos y materiales no metálicos (vidrio, joyería, cerámica) no testables con métodos de mayor fuerza.

Características / especificaciones técnicas

• Modelo / serie: BHV-5/10/30/50TPTA
• Rangos de fuerza: 0,2–50 kgf según modelo (valores en N indicados arriba)
• Escalas de dureza: HV0.2 a HV50 según modelo
• Selección por pantalla táctil y carga/mantenimiento/descarga automática
• Medición óptica de alto aumento con doble canal óptico y detección fotoeléctrica/optoelectrónica
• Resolución de medición hasta 0.025 μm (según modelo)
• Altura de muestra hasta 110 mm (200 mm sin manguito de extensión)
• Platina XY con alta resolución y bancada automática opcional
• Alimentación: 220V 50Hz; Fuente de luz: 12V/20W
• Dimensiones (L×A×H): 500×330×660 mm; Peso: 55 kg
