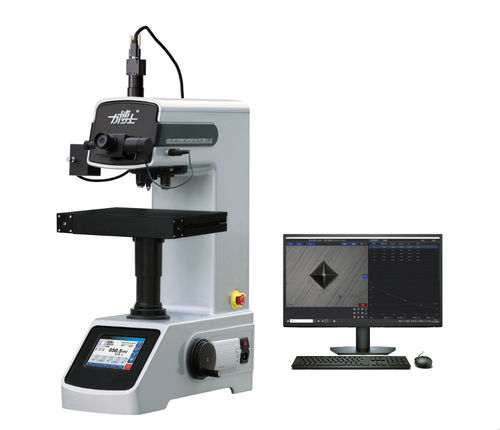

Durómetro micro Vickers QHV series

de mesapara chapa delgadapara vidrio

Descripción del producto
La serie QHV-5/10/30/50TPTA es un durómetro Vickers digital totalmente automático que integra sistemas mecánicos, ópticos e informáticos. Realiza carga/mantenimiento/descarga automática, admite interfaces (Ethernet, Bluetooth, RS232) y facilita el registro de datos y la trazabilidad. Indicada para ensayos de dureza en capas endurecidas finas y piezas pequeñas/de precisión: microcomponentes, chapas finas, láminas metálicas, hilos, recubrimientos electroquímicos, capas nitruradas y materiales no metálicos (vidrio, joyería, cerámica).

Especificaciones detalladas (por modelo)
QHV-5TPTA — Fuerzas de ensayo (N): 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03; (kgf): 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5; Escalas: HV0.2–HV5
QHV-10TPTA — Fuerzas (N): 2.942, 4.903, 9.807, 19.61, 24.52, 29.42, 49.03, 98.07; (kgf): 0,3–10; Escalas: HV0.3–HV10
QHV-30TPTA — Fuerzas (N): 4.903–294.2; (kgf): 0,5–30; Escalas: HV0.5–HV30
QHV-50TPTA — Fuerzas (N): 9.807–490.3; (kgf): 1–50; Escalas: HV1–HV50

Parámetros y funciones generales
Selección de fuerza: en la pantalla táctil
Aplicación de la fuerza: automática (carga/mantenimiento/descarga)
Tiempo de mantenimiento: ajustable 0–99 s
Rango de dureza: QHV-5TPTA: 8–3000 HV; QHV-10/30/50TPTA: 5–3000 HV
Altura máxima de la muestra: 110 mm (200 mm sin manguito de extensión)
Distancia centro del penetrador a la pared de la máquina: 130 mm

Sistema óptico
Objetivos: QHV-5TPTA — 20× (observación), 40× (medición); QHV-10TPTA — 10×/40×; QHV-30/50TPTA — 10×/40×
Ocular: 10×
Ejemplos de aumento total: QHV-5TPTA — 200× (obs), 400× (med); otros: 100×/400×
Resolución de medida: QHV-5/10 — 0,025 μm; QHV-30/50 — 0,125 μm o 0,0625 μm

Banco de ensayo y movimiento
Elevación: manual / eléctrica (control por software)
Etapa XY — 100 × 100 mm; recorrido 25 × 25 mm; resolución 0,01 mm
Etapa automática — 312 × 225 mm; recorrido X 110 mm; Y 90 mm

Parámetros eléctricos y mecánicos
Fuente de luz: 12 V / 20 W
Alimentación: 220 V 50 Hz
Dimensiones (L × A × H): 500 × 330 × 660 mm
Peso: 55 kg

Ventajas del producto

• Carga, mantenimiento y descarga automáticos para ciclos de prueba consistentes y menor intervención del operador.
• Pantalla táctil HD con interfaz multilingüe y arranque de prueba con un botón para operación rápida.
• Conmutación automática de objetivos y penetradores para reducir errores manuales y aumentar la productividad.
• Valores Vickers de lectura digital con alta precisión y repetibilidad, conforme a normas nacionales e ISO.
• Registro de datos, análisis estadístico, impresión y subida de datos para trazabilidad y auditoría de calidad.

Características / especificaciones técnicas

• Serie / modelo: QHV-5/10/30/50TPTA
• Muestras aplicables: microcomponentes, chapas finas, láminas, hilos, recubrimientos electroquímicos, capas nitruradas, vidrio, joyería, cerámica
• Rango de fuerza de ensayo: 0,2 kgf a 50 kgf (según modelo)
• Rango de dureza: 5–3000 HV (según modelo)
• Aumento óptico: objetivos de observación y medida (10×/20×, 40× para medición)
• Resolución de medida: hasta 0,025 μm (según modelo)
• Altura máxima de muestra: 110 mm (extensible a 200 mm)
• Interfaces: Ethernet, Bluetooth, RS232
• Alimentación / luz / dimensiones / peso: 220 V 50 Hz; 12 V/20 W; 500 × 330 × 660 mm; 55 kg
