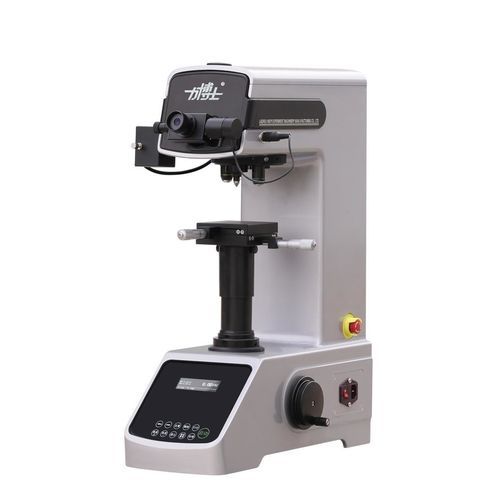

Durómetro Knoop/Vickers HV-5SPTA

micro Vickersde mesapara chapa delgada

Descripción del producto
El HV-5SPTA es un durómetro micro Vickers optomecatrónico que integra un sistema de medición óptica de alto aumento con detección fotoeléctrica. Está diseñado para ensayar con precisión piezas pequeñas, láminas finas, chapas metálicas, recubrimientos electroplatados, vidrio, cerámica y capas endurecidas en superficie (inducidas, cementadas). La medición de la huella se realiza manualmente mediante un ocular micrométrico; el equipo dispone de carga, mantenimiento de carga y descarga automáticos y está pensado para uso en laboratorios e institutos de investigación.

Características principales

• Tórcula automática y control automático de carga/mantenimiento/descarga
• Medición óptica con objetivos 10× (observación) y 40× (medición); graduación 0,025 μm
• Escalas Vickers compatibles: HV0.2–HV5; rango de dureza 5–3000 HV
• Fuerzas de ensayo: 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,3 N
• Precisión de medición: error de conversión de dureza aproximadamente 3–5% HV
• Tiempo de permanencia ajustable: 1–60 s
• Interfaces y opciones: impresora integrada, RS232, Ethernet, USB, Bluetooth; exportación de datos e integración con software externo/MES

Especificaciones detalladas
Escalas Vickers: HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5
Fuerzas de ensayo (N): 1,961; 2,942; 4,903; 9,807; 19,61; 24,52; 29,42; 49,3
Sistema óptico: objetivos 10× (observación) y 40× (medición); graduación 0,025 μm; aumento total 100× (obs) / 400× (med)
Control de carga: carga automática, mantenimiento y descarga
Lectura de dureza: medida microscópica mediante ocular micrométrico; error de conversión 3–5% HV
Tiempo de residencia: ajustable 1–60 s
Altura máxima de la muestra: 200 mm (con cubierta protectora retirada; espacio estándar 110 mm)
Distancia del centro de la huella a la pared de la máquina: 130 mm
Modos de ensayo: HV / HK
Rango de valores de dureza: 5–3000 HV
Dimensiones exteriores (An×Pr×Al): 500 × 330 × 660 mm
Peso neto: 55 kg
Mesas XY: 100 × 100 mm, carrera 25 × 25 mm, resolución 0,01 mm
Alimentación: AC 220 V / 50 Hz
Tórcula: tórcula automática
Fuente de luz: 12 V / 20 W
Características especiales: impresora integrada, alarma de zona

Configuración principal

• Indentador Vickers: 1 unidad
• Mesas de coordenadas cruzadas XY: 1 juego
• Objetivos: 20× y 40× (uno de cada cuando se suministran)
• Ocular micrométrico digital 10×: 1 unidad
• Bloques de dureza Vickers estándar: 700–800 HV1 y 400–600 HV5 (suministrados)

Especificaciones técnicas

• Modelo: HV-5SPTA (serie también incluye HV-5/10/30/50TPTA)
• Método de medida: medición óptica micro-Vickers con detección fotoeléctrica
• Materiales aplicables: piezas pequeñas, láminas finas, chapas metálicas, recubrimientos electroplatados, vidrio, cerámica, capas endurecidas en superficie
• Escalas Vickers compatibles: HV0.2–HV5
• Precisión de medida: error de conversión aprox. 3–5% HV
• Carga: carga/mantenimiento/descarga automáticos
• Medición del indentador: manual mediante ocular micrométrico 10×
• Mesas XY: 100 × 100 mm, carrera 25 × 25 mm, resolución 0,01 mm
• Alimentación: AC 220 V, 50 Hz; iluminación: 12 V / 20 W
• Dimensiones y peso: 500 × 330 × 660 mm, 55 kg
• Opciones: impresora integrada, RS232/Ethernet/USB/Bluetooth, alarma de zona
