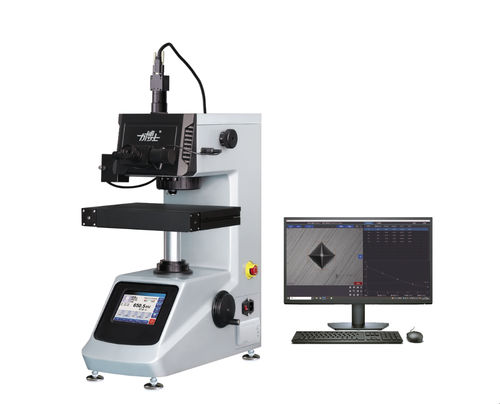

Durómetro Knoop/Vickers BHV-1000TPTA

micro Vickersde mesapara chapa delgada

Resumen del producto
La probadora de dureza micro Vickers con procesamiento de imagen (modelo BHV-1000TPTA) integra tecnologías mecánicas, ópticas e informáticas. Permite el cambio automático de objetivos y porta-indicadores, la entrada automática de las longitudes diagonales medidas y la automatización completa del cálculo de dureza, almacenamiento de datos, visualización, impresión y conversión de durezas. Está diseñada para medir dureza Vickers o Knoop en piezas metálicas pequeñas, secciones finas, chapas, capas cementadas, recubrimientos electrodepositados, capas nitruradas/cementadas/cianuradas y materiales no metálicos como joyería, cerámica y vidrio. Ofrece alta precisión de medida, buena repetibilidad, huellas extremadamente pequeñas y ensayo no destructivo de muestras.

Funciones clave

• Cambio automatizado de objetivos y porta-indicadores para flujos de trabajo de ensayo repetibles.
• Carga/mantenimiento/descarga automáticos con medición de imagen por ordenador para lectura automática de dureza.
• Plataforma XY automatizada de alta precisión que permite rutas de indentación personalizadas y secuencias de ensayo programables.
• Cálculo automático de profundidad de capa cementada y generación de informes electrónicos; los resultados e imágenes experimentales pueden transmitirse por red.

Ventajas del producto

• Operación integrada por software con controles de ratón para un manejo sencillo.
• Instalación simplificada con arnés de cableado integrado plug-and-play.
• Ajuste eléctrico de la posición de la mesa mediante software para alineación horizontal precisa.
• Conmutación imagen/video con control de enfoque en tiempo real sin interrupciones.
• Exploración panorámica para crear una vista global de la superficie de la muestra y localizar rápidamente puntos de ensayo.
• Corrección de superficie con un clic y seis opciones de corrección para reducir errores en superficies no planas.
• Análisis multidimensional de datos: tres métodos de conversión de dureza, curvas de resultados en tiempo real y análisis estadístico.
• Informes personalizables y reconstrucción del proceso de ensayo con imágenes de la indentación.
• Capacidad de crear programas de ensayo personalizados: definir tipo de prueba, parámetros y análisis de datos.
• Medición de precisión con escala y guardado en tiempo real de datos en informes.

Especificaciones detalladas (filas de tabla)
BHV-1000TPTA Probador de dureza micro Vickers semiautomático
Escala Vickers: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
Fuerza de ensayo: 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 (N); 10, 25, 50, 100, 200, 300, 500, 1000 (gf)
Selección de fuerza: mediante rueda selectora; la fuerza seleccionada se muestra en pantalla
Control de carga: automático (carga/mantenimiento/descarga)
Torreta (cambio de objetivos y ápice): automática
Lectura de dureza: el ordenador muestra la imagen de la indentación y realiza la medición automática
Tiempo de retención: ajustable de 0 a 99 segundos
Modo de ensayo: HV / HK (Vickers / Knoop)
Rango de dureza: 5–3000 HV
Altura máxima de la muestra: 105 mm
Distancia desde el centro de la indentación hasta la pared de la máquina: 110 mm
Sistema de medida óptica: objetivos 10× (observación), 40× (medición); aumentos 100×/400×; rango 0–200 μm; graduación 0,025 μm
Mesa XY: dimensiones 100 × 100 mm; recorrido 25 × 25 mm; resolución 0,01 mm
Mesa automática: dimensiones 312 × 225 mm; recorrido X 110 mm; recorrido Y 90 mm
Control de movimiento de la mesa: manual, eléctrico y por ordenador (X/Y)
Fuente de luz: 12V / 20W; atenuación PWM
Modo ahorro de energía: tiempo programable para entrar en espera automática
Alimentación: 220V 50Hz
Dimensiones (L×A×H): 525 × 330 × 620 mm
Peso: 36 KG
Normas: GB/T 4340.2; ISO 6507; ASTM E92

Configuración básica

• Unidad principal: probador de dureza Vickers (1)
• Indenter Vickers (1)
• Objetivos: 10× y 40× (1 cada uno)
• Ocular micrométrico digital 10×
• Mesa de ensayo XY
• Tornillos de ajuste de nivel (M10x25) ×4
• Nivel de burbuja (1)
• Llaves Allen 2,5 mm y 3 mm y destornilladores Phillips/Plano
• Bloques patrón Vickers: 700–800 HV1 (1), 400–600 HV0.2 (1)
• Cubierta antipolvo (1)
• Fusible 2A (repuesto)
• Lámpara halógena 12V/20W (repuesto)
• Cable de alimentación (1)
• Placa para secciones finas (1)
• Alicates de punta plana (1)
• Soporte para hilo fino (1)
• Tornillos avellanados M5x12 (4, acero inoxidable)
• Bloques en V grandes y pequeños (1 cada uno)
• Certificado de conformidad, manual de instrucciones y lista de embalaje (1 cada uno)
• Plataforma automática Vickers (set)
• Ordenador (set)
• Sistema de medición de dureza Vickers (set)

Especificaciones técnicas

• Modelo: BHV-1000TPTA
• Tipos de medida: Vickers y Knoop
• Fuerzas de ensayo: 10–1000 gf (varios pasos) / valores correspondientes en N
• Rango de dureza: 5–3000 HV
• Aumento óptico: observación 100× ; medición 400×
• Resolución de medida: graduación óptica 0,025 μm ; resolución XY 0,01 mm
• Altura máxima de la muestra: 105 mm ; distancia centro-indentación 110 mm
• Automatización: control de carga automático, cambio de torreta, medición de imagen automática y generación de informes
• Alimentación: 220V 50Hz
• Normas: GB/T 4340.2, ISO 6507, ASTM E92
